I、课程设计(论文)题目：九江市污水处理厂设计

II、课程设计(论文)使用的原始资料(数据)及设计技术要求：

（一）设计原始资料
1、城市概况
地理位置：
九江市位于江西省北部，京九铁路中段，地处赣、鄂、湘、皖四省交界处的长江中下游南岸。地理坐标为北纬28°47′～30°06′，东经113°57′～116°53′。东与鄱阳县和安徽省东至县毗邻；南与新建、安义、靖安、奉新和铜鼓五县相连；西与湖南省平江县和湖北省崇阳、通城、通山、阳新四县交界；北濒长江，与湖北省武穴市、黄梅县及安徽省宿松、望江两县隔江相望，是长江黄金水道沿岸十大港口城市之一，江西省唯一的沿江对外开放和外贸港口城市，重要的工业、商贸城市，著名的旅游城市。全境东西长270公里，南北宽140公里，总面积18823平方公里，占江西省国土总面积的11.3%。
地形地貌：
九江地貌较为复杂，地形变化大，地势东西高，中间低，南部略高，向北倾斜，平均海拔32米，市区平均海拔20米。境内山地、丘陵、平原皆备。俗称“六山二水分半田，半分道路和庄园”。中部为鄱阳湖平原，水网交错；西部为丘陵、山区，层峦起伏，九岭、幕阜两大山脉，分立西部南北两侧，延绵耸翠。武宁县境内的九岭山九岭尖海拔1794米，为九江之巅。长江自西向东流经北沿，在本境长度151公里，流域面积3904平方公里。
地质：
九江位于扬子准地台西部和九江台陷。由于印支运动和燕山运动的影响，形成了本地区一系列褶皱和断裂构造。九江一带的褶皱构造属九江——彭泽复向斜南翼的次级褶皱，总体上为一向南弯曲的弧形褶皱带，中部被庐山地块隔断分为东西两段。
区内断裂构造十分发育，主要断裂有NNE走向的湖口——新干深断裂、湖口——星子断裂、九江——德安大断裂、七里湖——沙河街断裂、NNW——NW走向的瑞昌鹰潭大断裂。
气象：
长江年平均流量为24300立方米/秒，八月份最大为48100立方米/秒，极端最大可达58800立方米/秒，一月最小7100立方米/秒，极端最小4800立方米/秒，中水位时平均流速1.86米/秒，水位最高在七、八、九月份，最低在一、二月份，年平均最高水位19.15米（吴凇高程，下同），最低水位7.9米，中水位14.91米，1954年7月16日实测最高洪水达22.8米，按上游有限分洪492亿立方米的恢复水位达23.25米。极端最低水位1929年3月28日为6.51米，因江水与河湖水相通，可起调节作用，每年有40天时间长江水位高于河湖水面，其他时间龙开河、甘棠湖、八里湖均可流入长江。1998年7月长江水位达23.03米。
鄱阳湖年平均流量最大5390立方米/秒，六月最大为11700立方米/秒，十二月最小为1850立方米/秒，极端最大28800立方米/秒，平均水位13.3米，极端最高水位达21.88米（1954年实测水位），极端最低水位6.18米。因此，引起长江水位倒灌，流量9450立方米/秒。
2、基本资料
　　 芳兰西居住区：位于芳兰组团，处在长江——白水湖——庐山城市生态通风廊道上，庐山大道以西，用地面积59.50公顷，安排居住人口9.08万人，现状有少量建设用地，规划为低强度的住宅区开发，住宅建设严格控制建筑高度不高于18米，保证生态的风廊通畅，建筑形式应注重加强与山体对话，属二类甲级居住用地。

根据九江市总体规划，规划在芳兰片新建芳兰污水处理厂，主要处理芳兰、威家片生活污水，近期处理规模1.5万m3/日，远期规模3万m3/日，用地6.0公顷。
BOD5 120mg/l
CODcr 150mg/l
SS 100mg/l
NH3-N 25mg/l
TP 0.5mg/l
根据总体规划，污水处理厂尾水排入长江（污水总管排入污水厂标高为－6米）。
（二）设计要求（学生在规定的时间内，独立完成下列成果）：
1.完成设计计算书一份，书写整齐并装订成册。包括：计算依据的资料，各构筑物的计算，并附有草图。
2.绘制工艺流程图、平面布置图、高程布置图，主要构筑物工艺构造图各1张，图幅为2号。要求布局合理、比例协调、线条粗细分明、字体工整，文字书写一律采用仿宋字，严格按制图标准作图。

III、课程设计(论文)工作内容及完成时间：

（一）工作内容
1、根据提供的设计资料和设计要求确定污水处理程度
2、由原始资料确定污水处理站规模。
3、确定污水厂的处理工艺流程及处理构筑物（或设备）的类型和数量。
4、进行处理构筑物及设备的工艺设计计算。
5、进行污水厂各构筑物、建筑物以及各种管渠等总体布置。
6、绘图，设计图纸包括：污水厂平面布置图；污水厂的工艺流程、高程布置图；单体构筑物的工艺构造图。
（二）设计成果
1、设计说明书及设计计算书一份
2、设计图纸一套，包括：
污水厂平面布置图一张（1：200——1：500）；
污水厂工艺流程、高程布置图一张（纵向1：100——1：200；
横向1：200——1：500）；
主要构筑物的工艺构造图1张（平面及剖面1：50——1：100）

完成时间：2014年5月26日―――2014年6月6日

Ⅳ 主要参考资料：
(1) 室外排水设计规范GB50014-2006；
(2) 地表水环境质量标准GB3838-2002；
(3) 城镇污水处理厂污染物排放标准GB18918-2002；
(4) 污水排入城市下水道水质标准CJ3082-1999；
(5) 城市污水处理厂污水污泥排放标准CJ3025-93；
(6) 城镇污水厂附属建筑和附属设备设计标准CJJ31-89；
(7) 泵站设计规范GBT50265-97。
(8) 给水排水设计手册（5）城镇排水
(9) 教材及有关资料。

污水处理厂设计说明书

1 设计依据
1.1设计题目
近期处理规模1.5万m3/日，远期规模3万m3/日，用地6.0公顷。
1.2污水处理工艺选择
污水→沉砂池→生物处理→二沉池→消毒→出水
　　　　　　　　　　 ↓　　 ↓
　　　　　　　　　污泥处理设备
1.3设计依据
（1）提供的设计参数；
（2）《建设项目环境保护设计规定》（87）国环字第002；
（3）《城镇污水处理厂污染物排放标准》（GB 18918-2002）；
（4）《城市杂用水水质标准》(GB/T 18920-2002)；
（5）《城市污水回用设计规范》（CECS61-94）；
（6）《污染物综合排放标准》（GB/T8978－1996）；
（7）《建筑中水设计规范》；（GB50336－2002）；
（8）《城市污水处理厂工程质量验收规范》（GB 50334-2002）。
设计条件
1.3.1设计流量
近期处理规模1.5万m3/日，远期规模3万m3/日，
1.3.2污水水质
（1）进水水质
BOD5 120mg/l　　　　　　CODcr 150mg/l
　　　SS 　　100mg/l　　　　　 NH3-N 25mg/l
TP 0.5mg/l
2设计计算书
一、格栅的设计
本设计采用中格栅，格栅的截污主要对水泵起保护作用，格栅建于泵站前。提升泵选用螺旋泵，格栅栅条间隙为25mm。
1、设计要求
(1) 中格栅间隙一般采用10～40mm；
(2) 格栅不宜少于两台，如为一台时，应设人工清除格栅备用；
(3) 过栅流速一般采用0.4～0.9m/s；
(4) 格栅倾角一般采用45°～75°；
(5) 通过格栅的水头损失一般采用0.08m/s～0.17m/s；
(6) 格栅间必须设置工作台，台面应高出栅前最高设计水位0.5m，工作台有安全和冲洗设施；
(7) 格栅间工作台两侧过道宽度不应小于0.7m，工作台正面过道宽度：人工清除，不小于1.2m；机械清除，不小于1.5m；
(8) 机械格栅的动力装置一般宜设在室内或采取其它保护设备的措施；
(9) 设置格栅装置的构筑物必须考虑设有良好的检修、栅渣的日常清除。
2、设计参数
(1) 栅前水深 h=0.5m；
(2) 过栅流速v=0.6m/s；
(3) 格栅间隙b=25mm；
(4) 格栅安装倾角=75°；
(5) 设计流量Q= 15000m3/d= 625 m3/h=0.174m3/s，
总变化系数Kz取1.3，Qmax= Kz Q= 1.30×0.174=0.226 m3/s
3、设计计算
格栅计算图见图2-1

图2-1 格栅计算图
(1) 栅条间隙数n：
n =
式中：n—格栅间隙数；
　　　—最大设计流量，m3/s；
b—栅条间隙，取25mm；
h—栅前水深，取0.5m；
v—过栅流速，取0.6m/s；
　　　 —格栅倾角，设计75°。
　　　 n==22
(2) 栅槽有效宽度B：
设计用直径为10mm圆钢为栅条，即S=0.01m。
　　　　　　　　　 B= S(n-1) + bn　　　　　　　　　　
= 0.01×(22-1)+0.025×22
= 0.76m0.8m
式中：B—栅槽宽度，m；
S—格条宽度，取0.01m。
(3) 进水渠道渐宽部分的长度L1：
设进水渠宽B1=0.5m，渐宽部分展开角1=20°，进水渠道内的流速为 0.45m/s
L1 = =　= 0.41m
(4) 栅槽与出水渠道连接处的渐窄部分长度 L 2：
L2= L1/2=0.41/2=0.21m
(5) 通过格栅的水头损失h1：h1 =
=1.79 =0.028m
式中：—圆形形状系数，取1.79；
　　　K—系数，一般取K=3。
(6) 栅后槽总高度H：
H=h+h1+h2=0.5+0.028+0.3=0.828m
式中：h2—格栅前渠道高，一般取h2=0.3m
(7) 栅槽总长度L：
L= L1+ L 2+0.5m+1.0m+
=0.41+0.21+1.5+
=2.31m
式中：—格栅前槽高=h+h1，m
(8) 每日栅渣量W：
取W1=0.07 m3/103 m3
W== =0.78m3/d>0.2 m3/d
宜采用机械清渣
二、沉砂池
　采用平流式沉砂池
1.　沉砂池长度(L)
　设：流速v=0.20m/s
水力停留时间：t=30s
　则：L=vt=0.20×30=6.0m
2.　水流断面积(A)
　 设：最大流量Qmax=0.226m3/s（设计1组，分为2格）
　则：A=Qmax/v=0.226/0.20=1.13m2
3.　池总宽度(B)
　设：n=2格，每格宽取b=1m
　则：池总宽B=nb=2×1=2m
4　 有效水深(h2)：
　h2=A/B=1.13/2=0.565m（介于0.25～1.0m之间,符合要求）
5.　　贮砂斗所需容积V1
　　　设：T=2d
　　　则：
其中X1--城市污水沉砂量，一般采用3m3/105m3，
Kz--污水流量总变化系数,取1.3
6.　每个污泥沉砂斗容积（V0）
　　　设：每一分格有2个沉砂斗
　　　则： V0= V1/(2*2)=0.9/4=0.225 m3
7.　沉砂斗各部分尺寸及容积(V)
　 设：沉砂斗底宽b1=0.5m，斗高hd=0.4m，斗壁与水平面的倾角为60°
　则：沉砂斗上口宽：
　　 b2=+b1=+0.5=0.96
沉砂斗容积：
　　 （略大于V1=0.225m3，符合要求）
8.　沉砂池高度(H)
采用重力排砂
设：池底坡度为.06
则：坡向沉砂斗长度为：

　　 则：沉泥区高度为
h3=hd+0.06L2 =0.40+0.06×2.04=0.53m
　　 则：池总高度H
设：超高h1=0.3m
则：H=h1+h2+h3=0.3+0.44+0.53=1.27m
9　.验算最小流量时的流速：
　　 在最小流量时只用一格工作，即n=1,最小流量即平均流量Q=15000m3/d=　0.174m3/s　
　　 则：vmin=Q/A=0.174/1.13=0.154m/s 沉砂池要求的设计流量在0.15 m/s—　　　　　　　　 0.30 m/s之间， 符合要求10.　计算草图如下：三、CASS工艺的特点
1.此工艺建设费用低,与常规活性污泥法相比,省去了初次沉淀池、二次沉淀池及污泥回流设备,工艺流程简洁,建设费用可节省10%～25%,占地面积可减少20%～35%。
2.运转费用省。由于曝气是周期性的,重新开始曝气时,氧浓度梯度大,传递效率高,节能效果显著,运转费用可节省10%～25%。此外,本工程采用水下曝气机代替传统鼓风机曝气,消除了噪音污染。
　　3.有机物去除率高,出水水质好。
　　4.管理简单,运行可靠,能有效防止污泥膨胀。与传统的SBR工艺相比,CASS最大的特点在于增加了一个生物选择区,且连续进水(沉淀期、排水期仍连续进水),没有明显标志的反应阶段和闲置阶段。设置生物选择区的主要目的是使系统选择出良好的絮凝性生物。
5.污泥产量低,性质稳定。
CASS工艺的设计与计算
CASS工艺的设计原始资料与氧化沟的相同。并且本工艺的中格栅、污水提升泵房、细格栅以及曝气沉砂池的设计与第一方案的相同。第二方案的污泥处理系统的计算与第一方案的也相同在此就不再重复计算。本设计中的CASS反应池分两组每组分四格。每组的处理流量为25000m3/d。这里只对CASS工艺进行设计计算。计算如图5-7所示。其具体计算如下：
1.曝气时间设混合液污泥的浓度=2500mg/L,污泥负荷=0.1kgBOD5/kgMLSS,充水比=0.24，曝气时间为：
==3.7≈4（h）

2.沉淀时间 当污泥浓度小于3000 mg/L时，污泥界面沉降速度为：

式中，为污水温度。
设污水温度=10℃，污泥的界面沉降速度：
=7.4×104×10×2500-1.7=1.24(m/h)
设曝气池水深=5m，缓冲层高度为m，沉淀时间为：
==1.37≈1.5（h）

3.运行周期 设排水时间=0.5h，运行周期
=4+1.5+0.5=6（h）
每日周期数：
=4

4.曝气池容积 曝气池个数=4，每座曝气池容积：
==6510（m3 ）
5.复核出水溶解性BOD5 根据设计出水水质，出水溶解性BOD5应小于10.55mg/L。本设计中出水溶解性BOD5：
==5.6（mg/L）
计算结果满足设计要求。

6.计算剩余污泥量
活性污泥自身氧化系数：
==0.041
剩余生物污泥量：

其中
式中——出水溶解性BOD5；
　　——二沉池出水总BOD5，取=20mg/L；
　　——活性污泥自身氧化系数，为0.06；
　　——二沉池出水SS中VSS所占的比例，取0.75；
　　——二沉池出水SS，取20mg/L。
=20-7.1×0.06×0.75×20=13.6（mg/L）
带入数据得=2196-1334.55=861.45（kg/d）
剩余非生物污泥：
=
　　　　　　　　　　　　　　
=30000×（1-0.7×0.75）×（195-20）/1000
　　　　　　　　　　　　　　　=2078.13（kg/d）
剩余污泥总量：
=+=861.45+2078.13=2939.58（kg/d）
剩余污泥浓度：
==3290（mg/L）
7.复核污泥泥龄

　　　　　　　　　　　　　　　　 =
=37.8(d)
计算结果表明，污泥泥龄可以满足氨氮完全硝化的需要。

8.复核滗水高度 曝气池有效水深m，滗水高度：
=1.2（m）
复核结果与设定值相同。

9.设计需氧量　考虑最不利情况，按夏季时高水温计算设计需氧量。根据《室外排水设计规范GBJ14-1987》（1997年版）第6.7.2条，设计需氧量AOR：
AOR=-
公式中，第二部分为氨氮硝化需氧量，、、为计算系数，
，，。
AOR=
=1.47×30000+4.6-1.42×861.45
　=5380.2+2974.5-1223.3
=7131.4（kg/d）=297.1(kg/h)

　　　　　　　　图4-6　 CASS曝气池布置示意图
　　
10.标准需氧量　
SOR=
（T=25℃；CS(T)25℃时氧的饱和度，取8.38mg/L；C 溶解氧浓度，取2 mg/L；α=0.85；β=0.95；ρ=0.9）
SOR==455.2(kg/h)
空气用量：
==7586.7（m3/h）=126.4（m3/min）
最大气水比=7586.7×24/25000=7.28。

11．曝气池的布置　 CASS曝气池共两座，每座曝气池长72.4m,宽18m，水深5m，超高0.5m，有效体积为6516m3。其中预反应区长12m，占曝气池容积的16.6%。单座CASS曝气池布置如图所示。
四、二沉池
该沉淀池采用中心进水，周边出水的辐流式沉淀池，采用刮泥机进行刮泥。设计2座辐流式二沉池。
1．沉淀池面积（A）
　 设：最大进水量（单个沉淀池）Qmax
　Qmax==9750m3/d =0.113m3/s
　　　平均进水量为Q=7500m3/d= 0.087m3/s
　表面负荷：q范围为1.0—2.0 m3/ m2.h ，取q=1.4 m3/ m2.h
m2
2.沉淀池直径(D)
　　
3.有效水深为(h1)
　设：水力停留时间（沉淀时间）：t=2 h
　则： h1=qt=1.42=2.8m
　　 校核　 （介于6～12,符合要求）
　4.沉淀区有效容积(V1)
　　　 V1=A×h1=223×2.8=624m3
5.贮泥斗容积：
　设：污泥回流比为R=50%
回流污泥浓度Xr=10000mg/L
　　　　为了防止磷在池中发生厌氧释放，贮泥时间采用Tw=2h
则：二沉池污泥区所需存泥容积：
　　　　　　　
　　　 则污泥区高度为
　　　　　　　　　
6.二沉池总高度：
　设：二沉池缓冲层高度h3=0.4m，超高为h4=0.3m
则：池边总高度为
　　　　　　　　　　h=h1+h2+h3+h4=2.8+2.1+0.4+0.3=5.6m
设：池底坡度为i=0.05
则：池底坡度降为
　　　　　　　　
则：池中心总深度为
H=h+h5=4.8+0.375=5.175m
7.校核堰负荷：
　　　 径深比　　

　　　　　　　　　
　　　 堰负荷

以上各项均符合要求
8.辐流式二沉池计算草图如下：

、
9.接触消毒池与加氯间
采用隔板式接触反应池
1、 设计参数：
设计进水量Q=30000/2m3/d=0.3742/2=0.187，设2座
水力停留时间：T=0.5h=30min
设计投氯量为：ρ＝4.0mg/L
平均水深：h=2.0m
隔板间隔：b=3.5m
2、设计计算
1）接触池容积：
V=QT=0.187×30×60=336.6m3
表面积A=V/h=336.6/2=168.3m2
隔板数采用2个，
则廊道总宽为B＝（2+1）×3.5＝10.5m ,取11m
接触池长度L=A/B=168.3/11=15.3m
长宽比L/b=15.3/3.5=4.37
实际消毒池容积为V′=BLh=11×15.3×2=336.6m3
池深取2＋0.3＝2.3m (0.3m为超高)
经校核均满足有效停留时间的要求
2）加氯量计算：
设计最大加氯量为ρmax=4.0mg/L,每日投氯量为
ω＝ρmaxQ=4×15000×10=60kg/d=2.5kg/h
选用贮氯量为120kg的液氯钢瓶，每日加氯量为1/2瓶,共贮用10瓶，每日加氯机一台，投氯量为2.4～2.6kg/h。
配置注水泵两台，一用一备，要求注水量Q=1~3m3/h,扬程不小于10m
3）混合装置
在接触消毒池第一格和第二格起端设置混合搅拌机2台（立式）。混合搅拌机功率为
　　　　
式中：QT——混合池容积，m3；
µ——水力粘度，20℃时，µ =1.06×10-4Kg·s/m2；
G——搅拌速度梯度，对于机械混合G=500s-1。
=0.068KW
实际选用JBK-2200框式调速搅拌机，搅拌器直径φ2200，高度H=2000mm，电动机功率为4.0KW。
接触消毒池设计为纵向折流反应池。在第一格，每隔3.8m设纵向垂直折流板，第二格每隔6.33m设垂直折流板，第三格不设。
五、污泥浓缩池
　　采用两座幅流式圆形重力连续式污泥浓缩池，用带栅条的刮泥机刮泥，采用静压排泥.
1．浓缩池池体计算：
　 设：污泥固体负荷：qs=45kgSS/(m2.d)
　　　 污泥含水率P1＝99.2％
每座污泥总流量：Qω＝4785kg/d=478.5m3/d=20m3/h
则：每座浓缩池所需表面积
　　　　　　　　　m2
　　　　浓缩池直径
　　　　　　　　　，取D=9m
　　　　 水力负荷
有效水深h1=uT=0.15713=2m，
浓缩池有效容积：
V1=Ah1=4.54.53.14×2=127m3
2.排泥量与存泥容积：
设：浓缩后排出含水率P2＝96.0％的污泥
则：Qw′=
　　　按2h贮泥时间计泥量
则：贮泥区所需容积
　　　　　　　　　　 V2＝2Qw′＝24＝8m3
　　　 泥斗容积
　　　　　　　　　　
　　　　　　　　　　　　=m3
　　　 式中：
h4——泥斗的垂直高度，取1.1m
　　　　　　r1——泥斗的上口半径，取1.0m
　　　　　　r2——泥斗的下口半径，取0.6m
　　　设池底坡度为0.07，池底坡降为：
　　　　　　　　　　 h5=
　　　故池底可贮泥容积：
　　　　　　　　　　
　　　　　　　　　　　　=
　　　因此，总贮泥容积为：

　　　　　　　　　　　（符合设计要求）
3.浓缩池总高度：
　　　浓缩池的超高h2取0.3m，缓冲层高度h3取0.3m，则浓缩池的总高度H为
　　　　　　　　　　
　　　　　　　　　　　 =2+0.3+0.3+1.1+0.245=4m
4.浓缩池排水量：
Q=Qw-Qw′=8-4=4m3/h
5.浓缩池计算草图：

六、排泥泵房
1．设计说明
二沉池产生的剩余活性污泥及其它处理构筑物排出污泥由地下管道自流入集泥井，污泥浓缩池中,剩余污泥泵（地下式）将其提升至脱水间.
处理厂设一座剩余污泥泵房（两座二沉池共用）
2．设计选型
（1）污泥泵扬程：
辐流式浓缩池最高泥位（相对地面为）-0.98m，剩余污泥泵房最低泥位为2m,则污泥泵静扬程为H0=2-(-0.98)＝2.98m，污泥输送管道压力损失为
4.0m，自由水头为1.0m，则污泥泵所需扬程为H=H0+4+1=7.98m。
（2）污泥泵选型：
选两台，3用1备，单泵流量Q>Qw/3＝6.65m3/h。选用1PN污泥泵，
Q=7.2-16m3/h，H=12-14m，N=3kw
（3）剩余污泥泵房:
　　　占地面积L×B=4m×3.5m，集泥井占地面积
　　　浓缩污泥输送至泵房
　　　剩余污泥经浓缩处理后用泵输送至脱水间处理.
泵房平面尺寸L×B=4m×3.5m
七、脱水间
进泥量QW=478.5m3. /d,含水率P=96%
出泥饼GW=56.7t/d
泥饼干重W=14.2t/d
根据有关设计手册知，对于初沉污泥与二沉活性污泥的混合生污泥，当挥发性固体小于75%，进泥含水率为92%--96.5%，投加的有机高分子混凝剂量为污泥干重的0.15—0.5%时，其生产能力一般为130—300kg干污泥/（m·h），脱水后泥饼含水率为75---80% 。目前带式压滤机的最大带宽为3m。　　　　　　 本次设计选用标准型的带式压滤机，型号为HQBFP-ST-1,该压滤机长为4140mm, 宽1620mm, 高2000mm, 重量为5t, 驱动器功率1.5kw, 耗水量（水压8巴）10m3/h, 耗气量(10巴)1.0m3/h。选用两台,一台备用
脱水机房尺寸(10×10)m2　　 ，泥饼外运填埋.
八、高程设计
1）高程布置原则
①保证处理水在常年绝大多数时间里能自流排放水体，同时考虑污水厂扩建时的预留储备水头。
②应考虑某一构筑物发生故障，其余构筑物须担负全部流量的情况，还应考虑管路的迂回，阻力增大的可能。因此，必须留有充分的余地。
③处理构筑物避免跌水等浪费水头的现象，充分利用地形高差，实现自流。
④在仔细计算预留余量的前提下，全部水头损失及原污水提升泵站的全扬程都应力求缩小。
⑤应考虑土方平衡，并考虑有利排水。
2）高程布置时的注意事项
在对污水处理厂污水处理流程的高程布置时，应考虑下列事项。
①选择一条距离最长、水头损失最大的流程进行水力计算，并应适当 留有余地，以保证在任何情况下处理系统能够正常运行。
②污水尽量经一次提升就应能靠重力通过处理构筑物，而中间不应再经加压提升。
③计算水头损失时，一般应以近期最大流量作为处理构筑物和管（渠）的设计流量
④污水处理后应能自流排入下水道或者水体。
3）污水污泥处理系统高程布置
　 ①厂区设计地面标高
暂定厂区自然地平标高为地面标高，可根据厂区现场实际情况对土方适当平衡。
②工艺流程竖向设计
处理厂进水管道管底标高暂定为-2.500m，以此为依据，进行污水处理流程的竖向设计。
4）高程确定
各处理构筑物的高程确定
设计氧化沟处的地坪标高为2.25m（并作为相对标高±0.00），按结构稳定的原则确定池底埋深-2.0m，再计算出设计水面标高为3.5-2.0＝1.5m，然后根据各处理构筑物的之间的水头损失，推求其它构筑物的设计水面标高。经过计算各污水处理构筑物的设计水面标高见下表。再根据各处理构筑物的水面标高、结构稳定的原理推求各构筑物地面标高及池底标高。具体结果见污水、污泥处理流程图。
　　　 各污水处理构筑物的设计水面标高及池底标高
构筑物名称 水面标高(m) 池底标高(m)
构筑物名称 水面标高(m) 池底标高(m)

进水管 -0.19 沉砂池 3.00 2.10
中格栅 -0.39 -0.79 氧化沟 2.00 -2.00
泵房吸水井 -1.00 -1.30 二沉池 1.5 -2.00
接触池 -0.67 -2.97 浓缩池 0.60 -4.53

“......根据九江市总体规划，规划在芳兰片新建芳兰污水处理厂，主要处理芳兰、威家片生活污水，近期处理规模1.5万m3/日，远期规模3万m3/日，......”

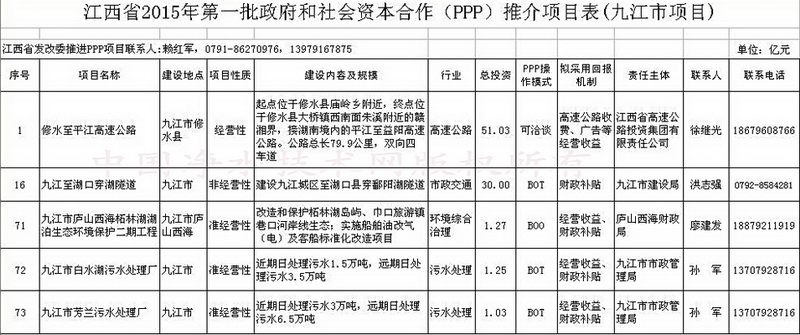

2015年3月3日，江西省发改委在南昌组织召开新闻发布会，向社会推出江西省2015年第一批政府和社会资本合作项目。会议由省发改委投资处王云刚处长主持，省发改委陈一星副主任在会上向社会发布了项目清单；我委彭松华副主任参加了本次发布会，此外还有国开行江西省分行、省建工集团、中国水务集团、省委宣传部的领导出席了本次发布会。

本次政府和社会资本合作（PPP）推介会是我省深入贯彻党的十八界三中全会精神，进一步创新投融资机制，鼓励和引导社会投资的有力举措；也是着眼使市场在资源配置中起决定性作用，真正打破行业垄断和市场壁垒，从源头上引入公平竞争机制的一项实际行动。

2013、2014年我市共发布了49个面向社会资本开放的示范项目，项目总投资558.1亿元，拟引入社会资本542.8亿元。截止到目前为止，有社会资本前来咨询的项目有48个，进行过会商的项目有38个，已与社会资本签约项目有26个，签约金额135.77亿元。今年我市通过本次推介会发布第一批和社会资本合作项目5个，项目总投资84.58亿元，项目分别为：“修水至平江高速公路”、“九江至湖口穿湖隧道”、“九江市庐山西海柘林湖湖泊生态环境保护二期工程”、“九江市白水湖污水处理厂项目”、“九江市芳兰污水处理厂项目”。（项目详见附件）

根据国家有关要求和省、市政府部署，省、市发改委正在按照政策引领、统筹谋划、示范先行、有序推进的原则，全力推进PPP各项工作。省发改委启动了国发[2014]60号文件贯彻实施意见和PPP实施意见的起草工作。《实施意见》从实施和管理流程上，对PPP项目发起推出、制定投融资方案，一直到合作绩效评价、项目合同终止等8个方面进行了规范；在回报机制上，将通过健全定价调价、优化资源配置、完善财政补贴、实行损益分担等机制，兼顾经济效益和社会效益，合理确定社会资本参与PPP项目建设运营的投资收益；在政策保障上，将通过加强政府投资引导、完善融资机制、落实税惠政策等多方面支持PPP项目。

（来源：九江市发展和改革委员会，作者：投资科供稿，2015-03-04）

“......今年我市通过本次推介会发布第一批和社会资本合作项目5个，项目总投资84.58亿元，项目分别为：“修水至平江高速公路”、“九江至湖口穿湖隧道”、“九江市庐山西海柘林湖湖泊生态环境保护二期工程”、“九江市白水湖污水处理厂项目”、“九江市芳兰污水处理厂项目”......”
“......73 九江市芳兰污水处理厂 九江市 准经营性 近期日处理污水3万吨，远期日处理污水6.5万吨 污水处理 1.03　BOT 经营收益、财政补贴 九江市市政管理局 孙 军 13707928716......”

招 标 人 九江市玖诚环保产业投资有限公司

项目地址 九江市芳兰大道东侧、500KV永石线高压廊道北侧

建设规模 芳兰污水处理厂，一期暂定为日处理污水3万吨，另相关办公楼1栋；配套管网：管网长约18.64km（濂溪大道延伸线至芳兰污水处理厂污水干管约5.3km；长虹立交桥至濂溪大道与庐山大道交叉路口污水干管约9km；濂溪大道部分对接干管约1.5km；庐山大道部分对接干管约5km；压力管约0.84km）及五里污水提升泵站1座

资格审查方式 资格后审

本项目招标范围：包含且不限于本项目项目勘察测量、完成初步设计、管网是否入廊比选、入廊与非入廊的方案、工艺设计、施工图设计、配合建设单位报建、承担施工阶段的技术服务工作（包括指导配合完成项目集成设备的选型采购咨询服务，施工指导服务，及试运行阶段的运营维护指导配合服务等工作）

本项目监理费约为1072.00万元

投标（申请）人应具备的资格条件
企业资质类别及等级 [市政公用甲级]或者[工程设计综合资质甲级]
标段选择要求 一个标段
资格审查时申请人应提供的业绩及材料　
资格审查时应提供的证件或证书（采用招投标用户信息库比对、扫描件备查）
资格证件 企业资质证书、营业执照
法定代表人或委托代理人 法定代表人证书或委托代理人委托书、本人身份证

主持设计人　
其他要求
1、资质等级条件：要求投标人具有独立法人资格且须同时具备：①市政行业设计甲级资质及上资质、②工程勘察专业类（岩土工程）甲级及以上两个资质。若投标人为联合体的，各成员合并满足以上要求。
2、业绩条件要求：投标人近五年（2011年10月至2016年9月）独立、完整完成过1项设计规模为2.4万吨/日及以上的污水处理厂（含配套管网）工程设计业绩，若投标人为联合体，须由牵头人提供类似设计业绩；
3、人员资格要求：
3.1 项目设计负责人：须具备注册公用设备工程师（给水排水）执业资格；
3.2 项目勘察负责人：须具备注册土木工程师（岩土工程）执业资格；
3.3 项目组其它人员要求：岩土工程、给水排水、环保或环境工程、结构工程、电气工程、概预算每个专业至少应有一名设计人员，并具有本专业国家注册工程师执业资格或高级职称证书； 以上所有项目组成员均须提供由社保管理部门出具的近6个月（2016年4月至2016年9月）本单位为其缴纳社会保险费用的证明，若如事业单位人员不能提供社会保险部门出具的缴纳社会保险证明，则提供事业单位人员近6个月的工资表原件；
4、本次招标接受联合体投标，联合体投标的，应满足下列要求：联合体牵头人应具备国家建设行政主管部门颁发的市政行业设计甲级及以上资质，并在联合体投标协议书中明确各联合体成员的权利义务及分工，已组成联合体的单位不能再与其他单位组成联合体参加投标，联合体成员不得超过2家。
5、资格审查方式：资格后审。
6、外省来赣勘察设计单位开标之前须在江西省建设行政主管部门办理勘察设计进赣年度登记。
7、凡有意参与该项目的投标单位请于2016年10月26日至11月17日凭本企业CA证书在《江西省公共资源交易网》下载本项目的资格审查文件、招标文件、网上答疑等。网址：http://jjggzy.jiangxi.gov.cn/jjzbw/。
8、投标人企业CA证书办理详见《关于办理江西省公共资源网上交易系统CA数字证书和电子签章的通知》，九江办证地点：浔阳区滨江路213号民政局8楼，咨询电话：0792-8159907。
9、招标文件资料费800元/份，在开标现场统一收取。

招标人 九江市玖诚环保产业投资有限公司
地　址 九江市浔阳东路39号
电　话 15179281795

招标机构 江西省机电设备招标有限公司
联系人 胡静
电　话 0792－8158155

“......建设规模 芳兰污水处理厂，一期暂定为日处理污水3万吨，......”

近日，省机电招标公司九江分公司顺利完成了九江市白水湖、芳兰两个污水处理厂勘察设计项目招标工作。业主单位对项目中标结果表示非常满意，对项目服务团队优质、高效、规范、敬业的工作作风给予了高度赞许。
　　
该项目是九江市一项重要的民生工程，又是市长亲自批示的项目，业主单位给予了高度重视。为圆满完成项目各项关注，投资方找到省机电招标公司九江分公司，商谈项目招标事宜。接到任务后，九江分公司也给予了高度重视，分公司负责人亲自上阵，召集了多位业务精英参与，在最段的时间内完成了招标前期的各项工作。招标阶段，九江分公司工作人员也进行了充分谋划，对于投标人的资质、业绩等都进行了详细审查，力求为业主招到技术力量雄厚、专业水平高的中标单位。最终，经过项目服务团队认真组织，项目招标会议顺利结束。
　　
据了解，上述项目预算金额为1400万元，中标金额约1200万元，节资率超14%，获得了业主单位的充分肯定。项目建成后，将极大地改善区域环境质量，对促进九江市及周边地区的可持续发展，提升市民生活幸福指数，都有十分重要的意义。

（来源：江西省招标咨询集团有限公司，2016-12-28）

“近日，省机电招标公司九江分公司顺利完成了九江市白水湖、芳兰两个污水处理厂勘察设计项目招标工作......”

（水业中国网上海工作站8月23日讯）津膜科技（300334）8月21日晚间公告，公司收到九江市濂溪区建设工程招标投标办公室发出的《江西省房屋建筑（市政基础设施）工程招标中标通知书》，确定公司为九江市玖诚环保产业投资有限公司“九江芳兰污水处理厂MBR设备采购及相关服务项目”的中标单位。中标金额为：63,257,090元。
　　
中标工程范围：包含且不限于MBR工艺系统的综合池、电气、自控、仪表、化验设备、机修设备及部分工艺管道的设计、供货、安装、调试、验收及运行指导，涉及所有设备和附属仪器、备品备件、专用工具、技术服务、人员培训及技术资料和现场服务等，旨在建成一座设备齐全功能完善的MBR生物反应系统。
　　
公司称，此次中标的项目金额约占公司最近一期（2016年度）经审计营业收入的8.44%。若公司能够签订正式合同并顺利实施，将对公司2017年度经营业绩产生积极的影响。（董宁宁）

（来源：中国证券报·中证网，作者：董宁宁，上海供排水项目网戴晓红编辑，2017年8月21日）

建设单位 九江市玖诚环保产业投资有限公司
工程名称 九江市芳兰污水处理厂一期项目
工程地址 九江市芳兰大道东侧、500KV永石线高压廊道北侧
建筑面积 4482.78 ㎡
结构/层数 框架/3层
招标范围 包括但不限于图纸所示主体及室外工程（进水闸门、粗格栅及进水泵房、细格栅池、曝气沉砂池、膜格栅池、A/AO生物反应池、MBR膜池及设备间、应急缓冲池、紫外线消毒池及回水泵房、尾水提升泵房、储泥池、污泥脱水泵房、鼓风机房、加药间、进出水仪表小屋、机修车间及仓库、综合楼、变电所）等建构筑物的土建、安装工程及装饰装修工程等（内容以工程量清单为准）。
招标控制价 55142509.35元
开标时间 2018年01月25日

中标候选人排序及相关内容
第一中标排序单位名称 河北省第二建筑工程有限公司
投标资质 施工总承包·市政公用工程·市政公用工程一级
投标报价 49869502.09 元 综合评估法总得分 分
建造师姓名 贾瑞刚 注册编号 冀113131413288
建造师等级 一级 注册专业 市政公用工程
第二中标排序单位名称 中交建宏峰集团有限公司
投标资质 施工总承包·市政公用工程·市政公用工程一级
投标报价 49914449.16元 综合评估法总得分 分
建造师姓名 赵秀艳 注册编号 闽135141410907
建造师等级 一级 注册专业 市政公用工程
第三中标排序单位名称 湖南省第三工程有限公司
投标资质 市政公用工程(2015新标准)一级
投标报价 50071052.14元 综合评估法总得分 分
建造师姓名 段银平 注册编号 湘143131514589
建造师等级 一级 注册专业 市政公用工程
本工程项目资格审查情况
资格审查方式 资格后审 资格审查方法 合格制
递交资格审查文件单位的数量 25
通过资审的家数 18 未通过资审的家数 0
中标候选人资格审查时申报的业绩情况
第一中标排序单位名称 河北省第二建筑工程有限公司
申报的业绩 石家庄市桥西污水处理厂一期升级改造土建工程
第二中标排序单位名称 中交建宏峰集团有限公司
申报的业绩 重庆市南川区东城污水处理厂及配套干管工程土建及安装调试工程
第三中标排序单位名称 湖南省第三工程有限公司
申报的业绩 湘潭九华污水处理厂一期工程
中标价中的暂定费用
暂定金额费用小计 元
暂估价材料费用小计 元
其他暂定费用小计 元
暂定金额和暂估价费用合计 元
投标文件中合同主要条款的承诺内容
第一中标排序单位名称 河北省第二建筑工程有限公司
承诺内容 响应招标文件要求
第二中标排序单位名称 中交建宏峰集团有限公司
承诺内容 响应招标文件要求
第三中标排序单位名称 湖南省第三工程有限公司
承诺内容 响应招标文件要求

注：
1、若招标项目为构筑物或市政工程，招标工程项目基本信息中的“建筑面积”和“结构/层数”则修改为：“构筑物容积”和“结构/高度”或者修改为“规模”和“用途”。
2、在填写“投标文件被判定为无效投标的投标人名称、无效投标原因及其依据”内容时，填写栏目按被无效投标单位的数量自行添加。
3、当中标候选人公示后出现投诉纠纷，原中标候选人经认定为无效投标，须重新进行中标候选人第二次公示（或者中标候选人第三次公示），此时应当需填写“原中标候选人无效投标原因及其依据”，同时按规定重新填写“第一中标排序单位名称”、“第二中标排序单位名称”和相关内容。

中标候选人排序及相关内容　
第一中标排序单位名称　中交建宏峰集团有限公司　
投标资质　施工总承包·市政公用工程·市政公用工程一级　
投标报价　49914449.16 元　综合评估法总得分　分　
建造师姓名　赵秀艳　注册编号　闽135141410907　
建造师等级　一级　注册专业　市政公用工程　
第二中标排序单位名称　湖南省第三工程有限公司　
投标资质　市政公用工程(2015新标准)一级　
投标报价　50071052.14元　综合评估法总得分　分　
建造师姓名　段银平　注册编号　湘143131514589　
建造师等级　一级　注册专业　市政公用工程　
　
本工程项目资格审查情况　
资格审查方式　资格后审　
资格审查方法　合格制　
递交资格审查文件单位的数量　25　
通过资审的家数　18　
未通过资审的家数　0　

中标候选人资格审查时申报的业绩情况　
第一中标排序单位名称　中交建宏峰集团有限公司　
申报的业绩　重庆市南川区东城污水处理厂及配套干管工程土建及安装调试工程　
第二中标排序单位名称　湖南省第三工程有限公司　
申报的业绩　湘潭九华污水处理厂一期工程　
　
投标文件中合同主要条款的承诺内容　
第一中标排序单位名称　中交建宏峰集团有限公司　
承诺内容　响应招标文件要求　
第二中标排序单位名称　湖南省第三工程有限公司　
承诺内容　响应招标文件要求　

原中标候选人废标原因及其依据　
单位名称　河北省第二建筑工程有限公司　
废标原因　提供的业绩材料造假　

认定的依据　
注：
1、若招标项目为构筑物或市政工程，招标工程项目基本信息中的“建筑面积”和“结构/层数”则修改为：“构筑物容积”和“结构/高度”或者修改为“规模”和“用途”。
2、在填写“投标文件被判定为无效投标的投标人名称、无效投标原因及其依据”内容时，填写栏目按被无效投标单位的数量自行添加。
3、当中标候选人公示后出现投诉纠纷，原中标候选人经认定为无效投标，须重新进行中标候选人第二次公示（或者中标候选人第三次公示），此时应当需填写“原中标候选人无效投标原因及其依据”，同时按规定重新填写“第一中标排序单位名称”、“第二中标排序单位名称”和相关内容。

2018-06-01

（水业中国网上海工作站6月5日讯）2018年5月29日下午，国家发展改革委副主任胡祖才在江西九江主持召开推动三峡集团开展长江经济带城镇污水处理试点工作现场会并作总结讲话。江西省常务副省长毛伟明、三峡集团总经理王琳出席并讲话。长江经济带11省市、6个省会城市发展改革委负责同志，芜湖、九江、宜昌、岳阳市人民政府负责同志，三峡集团有关负责同志，委投资司、基础司、环资司和价格司负责同志参加会议。会议听取了三峡集团参与共抓长江大保护工作进展情况、九江等4个试点城市与三峡集团合作开展城镇污水治理实施情况的介绍，参会同志发表了意见建议。胡祖才同志和各位参会代表还现场调研了九江市芳兰污水处理厂、八里湖新区试点项目。

（来源：中华人民共和国国家发展和改革委员会基础产业司子站，上海供排水项目网戴晓红编辑，2018年6月4日）

“......胡祖才同志和各位参会代表还现场调研了九江市芳兰污水处理厂、八里湖新区试点项目。”
