加 入 日 期：　2007-06-05
截 止 日 期：　2007-06-22
慈溪市城区教场山污水处理厂改建工程BT总承包招标与资格预审公告
编号：07101
1．为进一步改善城市水环境，提高城区污水处理能力，慈溪市城区教场山污水处理厂改建工程经慈溪市发展和改革局慈发改投[2007]83号文件批准，已列入07年度基本建设计划。
2． 经慈溪市政府同意，慈溪市城市排水有限公司作为业主就本项目进行BT公开招标，以确定本工程的合格的设计（含勘察）、施工、调试和移交全过程项目融资建设总承包单位。
3．工程概况
3.1工程位置 慈溪市城区教场山污水处理厂改建工程地处慈溪市教场山污水处理厂。
3.2建设内容 整厂的除臭工艺设施建设；西北预留地（2公顷）内新建3万m3/日的污水处理设施及附属配套工程，含工艺构筑物与设施、工艺管线、机械设备与电器仪表、自控系统、厂区道路、围墙、绿化、给排水、生产管理用房及其它附属设施等；整厂的综合规划及整合改造原厂泵站、自控系统、内部管网、污泥处理、生态湿地等公用设施。
3.3新增工程建设规模
改建工程新增3万m3/日，K值系数1.40。
3.4质量标准
3.4.1设计质量要求符合国家有关规范与本项目技术规范和标准，选择充分考虑现有条件的整合优化且成熟可靠环保的先进工艺。
3.4.2施工质量要求达到国家验收规范合格等级及以上。
3.4.3运行质量要求排放水质和去除率符合并达到本项目技术规范要求，运行安全可靠、符合国家有关规范。
3.5工期要求
合同生效之日起10个月建安工程完工（含设计、单机调试）且验收合格，2个月试运行综合验收合格移交（允许提前），总工期12个月（365日历天）。
4．发包范围：本工程的设计（含勘察）、施工、调试和移交全过程项目融资建设（BT）总承包。
5．凡具有市政公用工程施工总承包二级及以上资质（或环境保护工程专业承包一级及以上资质），并具备市政公用工程设计乙级及以上资质，具有同类型工程设计、施工、试运行经验，且具有不低于1500万元人民币注册资本、不少于5000万元融资能力的独立法人企业（中国境内注册）或联合体均可报名申请参加投标。联合体投标申请人报名时必须附有联合体协议书，联合体成员不超过3家（含3家），其中牵头人（中国境内注册）注册资本要求不低于1500万元，联合体成员不得同时参与两家及以上投标人的投标。
6．本次招标采用资格预审，投标申请人只有通过了业主组织的资格预审后才可以购买招标文件，并作为投标人进行密封投标，为本工程的建设提供必要的设计（含勘察）、施工、调试和移交。业主将按合同规定的价格及付款方式支付工程款（资金偿还期共2年，含建设期一年）。
7．投标申请人可免费获取资格预审文件。
8．请投标申请人按资格预审文件的要求编制并递交完整的资格预审资料。招标人有权对资格预审文件所涉及内容的真实性进行核实。
9．资格预审申请资料应于07年06月22日上午9：00（北京时间）前送至慈溪市招投标中心，逾期送达或不符合规定的资格预审申请资料将被拒绝。业主将于07年06月22日上午9：00（北京时间）在慈溪市招投标中心开始资格预审。
10．通过资格预审的单位将收到资格预审合格通知书。凡资格预审合格的投标申请人，请按照资格预审合格通知书中确定的时间、地点和方式获取招标文件及有关资料。
11．投标保证金人民币肆拾万元于标前会后2天内提交给慈溪市招标投标中心，本地投标单位以本单位开出的转帐支票或汇票形式，外地投标单位以本单位总公司（公司注册地银行）（分公司开出的一律不收）开出的汇票形式上交（必须实时清算，不收现金），其中联合体投标人以主办人总公司（公司注册地银行）开出的汇票形式上交，退款时需带身份证。
收款人：慈溪市招标投标中心
开户银行：中信银行宁波慈溪支行
帐号：7336210182600034034
12．非慈溪本地的投标申请人（包括联合体成员）应自行负责外地建筑业企业进慈施工登记备案手续的办理，相关要求请自行向慈溪市人民政府联合审批中心建设局窗口查询（电话：0574－63027436，），自报名之日即可办理或必须在中标后15日内完成，否则将被取消中标资格。
13．报名时间及地点
时间：07年06月7 日至07年06月15日（双休日、节假日除外）
上午8：30～11：30下午：14：00～16：00（北京时间）
地点：慈溪市招标投标中心（慈溪市浒山街道海通路778号D5座二楼）
14．报名资料：独立投标申请人携带单位介绍信原件，联合体投标申请人携带联合体协议书原件（格式见附件1）及联合体主办人单位介绍信原件。
15．提交资格预审申请资料时间及地点
时间：07年06月22日上午9：00（北京时间），逾期送达的资格预审申请资料将被拒绝。
地点：慈溪市浒山街道海通路778号D5座二楼
16．资格预审开始时间及地点
开始时间：07年06月22日上午：9：00（北京时间）
地点：慈溪市浒山街道海通路778号D5座二楼
17．资格预审要求：资格预审时企业法人代表或授权委托人，携带委托书、本人身份证及相关原件到场。投标申请人需对报名及资格预审申请资料完整性、真实性负责；资格预审时按后报名先审查的次序进行，报到投标申请人名称时，出现如下情况的，资格预审不予通过：
①报到投标申请人名称时，其法定代表人（或授权委托人）不在场或未带本人身份证；
②未能当场即时提供上述列明的全部资料的；
18．其它说明
⑴本次招标对投标人数量不作限制；
⑵本公告为招标文件的组成部分，详情以招标文件为准；
⑶投标申请人在截止资格审查时不得有慈溪市、宁波市及公司注册地有关行政主管部门查处并正在被公示的不良行为记录；
19．联系方式
招 标 人：慈溪市城市排水有限公司
地 址：慈溪市浒山街道三北大街708#
联 系 人：沈隽
电 话：0574－63035472、63035477 传真：0574－63035473
招标代理：宁波高专建设监理有限公司
联 系 人：赵建农
电 话：0574－87298950、13306677729 传真：0574－87298497
地 址：宁波市海曙区青石巷5号7楼
慈溪市招投标中心地址：慈溪市浒山街道海通路778号D5座二楼
报名联系电话：0574-63013127 0574-63032250
财务室联系电话：0574-63034199 0574-63032078

招标人（盖章）：慈溪市城市排水有限公司
招标代理机构：宁波高专建设监理有限公司

慈溪市城区教场山污水处理厂改建工程BT总承包

资 格 预 审 文 件

　　　　招标单位名称：慈溪市城市排水有限公司　　　（盖章）

招标单位法人代表：　　　　　　　　　　　　（盖章）

招标代理机构名称：宁波高专建设监理有限公司（盖章）

　　　　招标代理机构法人代表：　　　　　　　　　　（盖章）

　　　　资格预审文件编制日期：　2007　年　 6　 月　　　 日

备案单位：慈溪市招标投标管理办公室　　　　（盖章）

备案经办人：　　　　　　　　　　　　（签字或盖章）

备案日期：　　　2007　　 年　　　6　　月　　　 日

目　录

招标与资格预审公告 2
第一章 投标申请人资格预审须知 6
一、总　则 6
二、资格预审申请 6
三、资格预审评审标准 7
四、联合体 7
五、利益冲突 8
六、资格预审资料的提交 8
七、资格预审申请书材料的更新 8
八、通知与确认 8
九、附 件 9
第二章　投标申请人资格预审申请书 1
一、资格预审申请书 4
二、资格预审申请书附表 7
第三章　投资申请人资格预审评审标准 15
一、资格预审文件的初步评审标准 15
二、资格预审详细评审标准 15

慈溪市城区教场山污水处理厂改建工程BT总承包
招标与资格预审公告
招标工程项目编号：2007-14

1．为进一步改善城市水环境，提高城区污水处理能力，慈溪市城区教场山污水处理厂改建工程经慈溪市发展和改革局慈发改投[2007]83号文件批准，已列入07年度基本建设计划。
2． 经慈溪市政府同意，慈溪市城市排水有限公司作为业主就本项目进行BT公开招标，以确定本工程的合格的设计（含勘察）、施工、调试和移交全过程项目融资建设总承包单位。
3．工程概况
3.1工程位置
慈溪市城区教场山污水处理厂改建工程地处慈溪市教场山污水处理厂。　　　　　　　　　　　　　　　　
3.2建设内容
整厂的除臭工艺设施建设；西北预留地（2公顷）内新建3万m3/日的污水处理设施及附属配套工程，含工艺构筑物与设施、工艺管线、机械设备与电器仪表、自控系统、厂区道路、围墙、绿化、给排水、生产管理用房及其它附属设施等；整厂的综合规划及整合改造原厂泵站、自控系统、内部管网、污泥处理、生态湿地等公用设施。
3.3新增工程建设规模
改建工程新增3万m3/日，K值系数1.40。
3.4质量标准
3.4.1设计质量要求符合国家有关规范与本项目技术规范和标准，选择充分考虑现有条件的整合优化且成熟可靠环保的先进工艺。
3.4.2施工质量要求达到国家验收规范合格等级及以上。
3.4.3运行质量要求排放水质和去除率符合并达到本项目技术规范要求，运行安全可靠、符合国家有关规范。
3.5工期要求
合同生效之日起10个月建安工程完工（含设计、单机调试）且验收合格，2个月试运行综合验收合格移交（允许提前），总工期12个月（365日历天）。
4．发包范围：本工程的设计（含勘察）、施工、调试和移交全过程项目融资建设（BT）总承包。
5．凡具有市政公用工程施工总承包二级及以上资质（或环境保护工程专业承包一级及以上资质），并具备市政公用工程设计乙级及以上资质，具有同类型工程设计、施工、试运行经验，且具有不低于1500万元人民币注册资本、不少于5000万元融资能力的独立法人企业（中国境内注册）或联合体均可报名申请参加投标。联合体投标申请人报名时必须附有联合体协议书，联合体成员不超过3家（含3家），其中联合体牵头人（中国境内注册）注册资本要求不低于1500万元，联合体成员不得同时参与两家及以上投标人的投标。
6．本次招标采用资格预审，投标申请人只有通过了业主组织的资格预审后才可以购买招标文件，并作为投标人进行密封投标，为本工程的建设提供必要的设计（含勘察）、施工、调试和移交。业主将按合同规定的价格及付款方式支付工程款（资金偿还期共2年，含建设期一年）。
7．投标申请人可从慈溪市招标投标采购交易网（http://ztb.cixi.gov.cn）免费获取资格预审文件。
8．请投标申请人按资格预审文件的要求编制并递交完整的资格预审资料。招标人有权对资格预审文件所涉及内容的真实性进行核实。
9．资格预审申请资料应于07年06月22日上午9：00（北京时间）前送至慈溪市招投标中心，逾期送达或不符合规定的资格预审申请资料将被拒绝。业主将于07年06月22日上午9：00（北京时间）在慈溪市招投标中心开始资格预审。
10．通过资格预审的单位将收到资格预审合格通知书。凡资格预审合格的投标申请人，请按照资格预审合格通知书中确定的时间、地点和方式获取招标文件及有关资料。
11．投标保证金人民币肆拾万元于标前会后2天内提交给慈溪市招标投标中心，本地投标单位以本单位开出的转帐支票或汇票形式，外地投标单位以本单位总公司（公司注册地银行）（分公司开出的一律不收）开出的汇票形式上交（必须实时清算，不收现金），其中联合体投标人以牵头人总公司（公司注册地银行）开出的汇票形式上交，退款时需带身份证。
收款人：慈溪市招标投标中心
开户银行：中信银行宁波慈溪支行
帐号：7336210182600034034
12．非慈溪本地的投标申请人（包括联合体成员）应自行负责外地建筑业企业进慈施工登记备案手续的办理，相关要求请自行向慈溪市人民政府联合审批中心建设局窗口查询（电话：0574－63027436，网址：http://lpzx.cixi.gov.cn），自报名之日即可办理且必须在中标后15日内完成，否则将被取消中标资格。
13．报名时间及地点　　　　　　
时间：07年06月　日至07年06月　日（双休日、节假日除外）
上午8：30～11：30下午：14：00～16：00（北京时间）
地点：慈溪市招标投标中心（慈溪市浒山街道海通路778号D5座二楼）
14．报名资料：独立投标申请人携带单位介绍信原件，联合体投标申请人携带联合体协议书原件（格式见附件1）及联合体牵头人单位介绍信原件。
15．提交资格预审申请资料时间及地点
时间：07年06月22日上午9：00（北京时间），逾期送达的资格预审申请资料将被拒绝。
地点：慈溪市浒山街道海通路778号D5座二楼
16．资格预审开始时间及地点
开始时间：07年06月22日上午：9：00（北京时间）
地点：慈溪市浒山街道海通路778号D5座二楼
17．资格预审要求：资格预审时企业法人代表或授权委托人，携带委托书、本人身份证及相关原件到场。投标申请人需对报名及资格预审申请资料完整性、真实性负责；资格预审时按后报名先审查的次序进行，报到投标申请人名称时，出现如下情况的，资格预审不予通过：
①报到投标申请人名称时，其法定代表人（或授权委托人）不在场或未带本人身份证；
②未能当场即时提供上述列明的全部资料的；
18．其它说明　　
⑴本次招标对投标人数量不作限制；
⑵本公告为招标文件的组成部分，详情以招标文件为准；
⑶投标申请人在截止资格审查时不得有慈溪市、宁波市及公司注册地有关行政主管部门查处并正在被公示的不良行为记录；
19．联系方式
招 标 人：慈溪市城市排水有限公司
地　　址：慈溪市浒山街道三北大街708#
联 系 人：沈隽
电　　话：0574－63035472、63035477　　传真：0574－63035473
招标代理：宁波高专建设监理有限公司
联 系 人：赵建农
电　　话：0574－87298950、13306677729　传真：0574－87298497
地　　址：宁波市海曙区青石巷5号7楼
慈溪市招投标中心地址：慈溪市浒山街道海通路778号D5座二楼　
报名联系电话：0574-63013127　0574-63032250
财务室联系电话：0574-63034199　0574-63032078　　　　　

招标人（盖章）：慈溪市城市排水有限公司

　　　　　　　　　　　　　　　　　　 招标代理机构：宁波高专建设监理有限公司

日期：2007年06月05日

投标申请人资格预审须知
一、总　则
1、鉴于慈溪市城市排水有限公司作为慈溪市城区教场山污水处理厂改建工程BT总承包的招标人，已按照有关法律、法规、规章等规定完成了工程招标前的所有批准、登记、备案等手续，已具备工程BT总承包招标的条件。
2、招标人将对本工程投标申请人进行资格预审。投标申请人可对本次招标的工程项目提出资格预审申请。
3、关于本项目的基本情况将在附件2中说明。
4、投标申请人如涉及分包内容，应详细提供分包理由和分包内容以及分包商的相关资料，如分包理由不充分或分包内容不适当，将可能导致其不能通过资格预审。

二、资格预审申请
5、投标申请人必须具有市政公用工程施工总承包二级及以上资质（或环境保护工程专业承包一级及以上资质），并具备市政公用工程设计乙级及以上资质，具有同类型工程设计、施工、试运行经验，且具有不低于1500万元人民币注册资本、不少于5000万元融资能力的独立法人企业或联合体均可申请参加投标。联合体投标申请人必须附有联合体协议书，联合体成员不超过3家（含3家）的，其中牵头人方注册资本要求不低于1500万元，联合体成员不得同时参与两家及以上投标人的投标申请。
6、投标申请人应向招标人提供充分和有效的证明材料，证明其具备第5条规定的资质及相关条件，所有证明材料均须如实填写、提供。
7、投标申请人须提供资格预审文件中提出的全部资料，在规定截止时间内提供的资料有效。
8、按资格预审要求所提供的所有资料均应使用中文。
9、申请书应由投标申请人的法定代表人或其授权委托代理人签字并加盖企业公章。没有签字或公章的申请书将可能被拒绝。由委托代理人签字的，资格预审申请书中应附有法定代表人的授权书。
三、资格预审评审标准
10、对投标申请人资格的预审，将依据投资申请人提交的资格预审申请书和附表，以及本须知附件1约定的必要合格条件标准进行。
11、招标人将依据投标申请人的财务状况、最近三年每年完成的投资额和预计之后二年将完成的投资金额和筹资方式、最近三年经过审计的财务报表等，对投标申请人作出财务能力评价，以保证投标申请人有足够的财务能力完成该投资项目。
12、招标人将依据投标申请人所完成过的按总承包模式实施的同类型项目的业绩，包括项目数量和规模，以及投资申请人拟派担任本项目管理岗位人员的类似经验、投标申请人所具有的相应资质证书等，对投标申请人作出技术与管理能力评价，以保证投标申请人有足够的技术能力和管理能力完成该投资项目。
13、招标人将确定每个投标申请人参与本项目投标的合格性，只有在各方面均达到本须知中要求投标申请人须满足的全部必要合格条件标准（附件1）时，才可能通过资格预审。
14、招标人将对满足资格预审条件的投标申请人进行考察核实，在考察核实的基础上并发出资格预审合格通知书。投标申请人应该理解，招标人不保证每一个符合资格预审条件的投标申请人均能参加投标。
四、联合体
15、由两个或两个以上投资申请人组成的联合体，应符合资格预审招标公告第5条的要求。
16、资格预审合格后，联合体在组成等方面的任何变化，须在投标方案提交截止时间前征得招标人的书面同意。如果招标人认为联合体的任何变化将出现下列情况之一的，其变化将不被允许：
16.1严重影响联合体的整体竞争实力的；
16.2有未通过或未参加资格预审的新成员的；
16.3联合体的资格条件已达不到资格预审的合格标准的；
16.4招标人认为将影响招标项目利益的其他情况。
17、投标申请人须以书面形式对上述招标人的要求作出相应的保证和理解。
五、利益冲突
18、近三年内直至目前，投标申请人应：
18.1未曾与本项目的招标代理机构有任何的隶属关系或者其他利害关系；
18.2未曾参与过本项目的技术规范、资格预审或招标文件的编制工作；
18.3与本项目招标人没有任何隶属关系或者其他利害关系。

六、资格预审资料的提交
19、投标申请人的资格预审资料应于07年06月22日上午：9：00前（北京时间）送至慈溪市招投标中心，迟到的将被拒绝。
20、投标申请人在提交资格预审资料时，必须交验证书、资料的原件、或公证书原件及所有证件的复印件一份。
21、资格预审资料不予退还（证书原件除外）。招标人对投标申请人所提交的资格预审资料给予保密。
七、资格预审申请书材料的更新
22、在提交投标文件时，投标申请人须对资格预审申请书中的主要内容进行更新，以证明其仍满足资格预审评审标准，如果已经不能达到资格标准，其投标将被拒绝。

八、通知与确认
23、只有资格预审合格的投标申请人才能参加本招标工程项目的投标。每个合格的投标申请人只能参与本招标工程项目的一次性投标。本规定不适用于多个投标申请人共同选定同一专业分包人的情况。
24、招标人保留下列权利：
25.1修改招标工程项目的规模及总金额。前述情况发生时，投标申请人只有达到修改后的资格预审条件要求且资格预审合格，才能参与该工程的投标；
25.2接受符合资格预审合格条件的申请；
25.3拒绝不符合资格预审合格条件的申请。
26、在资格预审文件提交截止时间后15天内，招标人将以书面形式通知投标申请人其资格预审结果，并向资格预审合格的投标申请人发出资格预审合格通知书。
27、投标申请人接到资格预审合格通知书后即获得参加本招标工程项目投标的资格。
28、投标申请人应在收到资格预审合格通知书后以书面形式予以确认。
九、附 件
29、《资格预审必要合格条件标准》由招标人确定具体的标准，随投标申请人资格预审须知同时发布，以便每个投标申请人都能了解资格预审的合格条件标准（见附件1）。
30、《招标工程项目概况》。随投标申请人资格预审须知同时发布（见附件2）。

附件1

资格预审必要合格条件标准

项目 合格性与资格标准要求 文件提交要求 对申请人的
相应要求 说明
企业性质 独　 立　 法　人 营业执照副本原件 必须符合 联合体各成员必须符合
资质条件 市政公用工程设计乙级及以上 资质证书副本原件 必须符合 联合体中一个成员必须符合
市政公用工程施工总承包二级及以上或环境保护工程专业承包一级及以上 资质证书副本原件 必须符合 联合体中一个成员必须符合
财务条件 （1）目前财务状态的稳定性和未来长期的收益能力；
（2）5000万元人民币的流动资金能力。
注：对（1）项要求，若申请人为国外企业而所在国没有要求，则可提交招标人可接受的其他财务报告。 （1）有效盖章的资产负债表复印件
（2）银行信贷意向书原件或流动资金报表 必须符合 （1）联合体各成员必须符合
（2）联合体中一个成员必须符合
企业注册资本必须在1500万元人民币以上 营业执照副本原件 必须符合 联合体牵头人必须符合
业绩
条件 申请截止前六年内，具有作为承包商、分包商或管理承包商的一个合同，该合同应与此次设计的工程相似，或复杂，且成功执行并实质上完成 合同原件及复印件
及业主证明文件原件 必须符合 联合体牵头人必须符合具有一个针对类似项目的设计或施工或运营合同
应至少建设过一个日处理量3万m3/日及以上的类似污水处理厂，包括设计、工程施工、主要设备供货和安装。 合同原件及复印件
及业主证明文件原件 必须符合 联合体中一个成员必须符合

附件2
招标项目概况

1、工程位置
慈溪市城区教场山污水处理厂改建工程地处慈溪市教场山污水处理厂西北侧预留地。　　　　　　　　　　　　　　　　
2、建设内容
建设内容为：整厂的除臭工艺设施建设；西北留地内新建3万m3/日的污水处理设施及附属配套工程，含工艺构筑物与设施、工艺管线、机械设备与电器仪表、自控系统、厂区道路、围墙、绿化、给排水、生产管理用房及其它附属设施等；整厂的综合规划及整合改造原厂泵站、自控系统、内部管网、污泥处理、生态湿地等公用设施。
3.新增工程建设规模
改建工程新增3万m3/日，K值系数1.40。
4、质量标准
4.1设计质量要求符合国家有关规范与本项目技术规范和标准，选择充分考虑现有条件的整合优化且成熟可靠环保的先进工艺。
4.2施工质量要求达到国家验收规范合格等级及以上。
4.3运行质量要求排放水质和去除率符合并达到本项目技术规范要求，运行安全可靠、符合国家有关规范。
5、工期要求
合同生效之日起10个月建安工程完工（含设计、单机调试）且验收合格，2个月试运行综合验收合格移交（允许提前），总工期12个月（365日历天）。

第二章　投标申请人资格预审申请书

投标申请人资格预审申请书
　　　　　　　
项目编号：　　　　　　

项目名称：慈溪市城区教场山污水处理厂改建工程

投标申请人：　　　　　　　　　　　　　　　 （盖章）

法定代表人或其委托代理人：　　　　　 （签字或盖章）

地址：

日期：　　　年　　　月　　　日

目　录

一、资格预审申请书

致： 慈溪市城市排水有限公司

1、经授权作为代表，并以　（投标申请人名称）　（以下简称“投标申请人”）的名义，在充分理解《投标申请人资格预审须知》的基础上，本申请书签字人在此以慈溪市城区教场山污水处理厂改建工程BT总承包投标申请人的身份，向你方提出资格预审申请：
2、本申请书附有下列内容的正本文件的复印件：
2.1投标申请人的法人营业执照；
2.2投标申请人的　　　 （资质等级）　　　　证书；
3、按资格预审文件的要求，你方授权代表可调查、审核我方提交的与本申请书相关的声明、文件和资料，并通过我方的开户银行和客户，澄清本申请书中有关财务和技术方面的问题。本申请书还将授权给有关的任何个人或机构及其授权代表，按你方的要求，提供必要的相关资料,以核实本申请书中提交的或与本申请人的资金来源、经验和能力有关的声明和资料。
4、你方授权代表可通过下列人员得到进一步的资料：

一般质询和管理方面的质询
联系人1： 电话：
联系人2： 电话：

有关人员方面的质询
联系人1： 电话：
联系人2： 电话：

有关技术方面的质询
联系人1： 电话：
联系人2： 电话：

有关财务方面的质询
联系人1： 电话：
联系人2： 电话：
5、本申请充分理解下列情况：
5.1资格预审合格的申请人的投标，须以投标时提供的资格预审申请书主要内容的更新为准；
5.2 你方保留更改本招标项目的规模和金额的权利。前述情况发生时，投标仅面向资格预审合格且能满足变更后要求的投标申请人。
6、下述签字人在此声明，本申请书中所提交的声明和资料在各方面都是完整的、真实的和准确的：

签名：
姓名：
兹代表（申请人）
申请人盖章
签字日期：

二、资格预审申请书附表

附表1投资申请人一般情况
1 企业名称
2 总部地址
3 当地代表处地址
4 电话 法定代表人
5 传真 联系人
6 注册地 注册年份　　　　（请附营业执照复印件）
7 专业资质证书号　　　　　　　　　　　 （请附有关证书的复印件）
8 公司　　 （是否通过，何种）　　质量保证体系认证（如通过请附相关证书复印件，并提供认证机构年审监督报告）
9 主营范围
1、 ___________________________________________________________________
2、 ___________________________________________________________________
3、 ___________________________________________________________________
…
10 总承包项目独立建设经历年数
11 总承包项目参与建设经历年数
12 其他需要说明的情况
　　 注：1.投标申请人均须填写此表。
2.联营体各方均须填写此表。
附表2
完成同类总承包项目一览表
投标申请人名称________________________________________
序号 项目名称 合同身份 项目投资金额（万元） 竣工日期 试运营情况
1
2
3
4
5
…

注： 1、“同类工程”：是指设计、建设、试运营处理能力在3万M3/日以上的污水处理厂的业绩。
2、投标申请人应提供双方签订的合同原件，工程最终竣工证书。
3、申请人应列出所有已完同类项目情况（包括作为单独建设人或参与建设人），如有隐瞒，一经查实将导致其投标申请被拒绝。
4、未完成的在建项目投标申请人不填 “竣工日期” 和“试运营情况”两栏。
5、“合同身份”填“单独”或“牵头人”或“参与”；“项目投资金额”填本公司所投资部分的金额；“试运营情况”填“良好”或“正常”或“暂停”或“停止”。

附表3财务状况表
1.开户银行情况
开户银行 名称：
地址：
电话： 联系人及职务：
传真： 电传：

2.近三年每年的资产负债情况
财务状况
（单位：元） 近三年（应分别明确公元纪年）

第一年 第二年 第三年
1总资产
2.流动资产
3总负债
4.流动负债
5.税前利润
6.税后利润
投标申请人请附最近三年经过审计的财务报表，包括资产负债表、损益表和现金流量表。
3.为达到本项目现金流量需要提出的信贷计划 （投标申请人在其他合同上投入的资金不在此范围内）
信贷来源 　信贷金额 (万元)
1
2
3
4
注：投标申请人都应提供财务资料，以证明其已达到资格预审的要求。每个投标申请人都要填写此表。

附表4
公司人员及拟派往本招标项目的人员情况
投标申请人名称________________________________________
1.公司人员
人员类别
数量 管理人员 专业技术人员 其他
给排水专业 环保专业
总数
拟派往本项目的人员总数
2.拟派往本招标项目的主要管理人员和技术人员
　　　　　　　 数量　　　　　　　　　　　　　　　 经历 同类项目经验及专业工作年限
人员类别 从事专业 工作年限
项目经理
主要候选项目经理
项目技术负责人
主要候选项目技术负责人
专业工程师1
主要候选专业工程师1
专业工程师2
主要候选专业工程师2
合同管理
主要候选合同管理
污水处理厂试运营管理负责人
主要候选人

注：申请人可根据自己对项目建设和管理的设想，安排适当数量的管理人员和技术人员。人员的资质应符合要求。
附表5
拟派往本招标项目的主要岗位负责人简历
　投标申请人名称________________________________________
职位 候选人　　
　　　　　主要　　　　　替补
候选人资料 候选人姓名 出生年月
　　　　　　年　　　　月
执业或职业资格
学历 职称
职务 工作年限
自 至 公司/项目/职务/有关技术及管理经验
年　 月 年　 月
年　 月 年　 月
年　 月 年　 月
年　 月 年　 月
年　 月 年　 月

注：1、提供主要候选人的专业经验， 特别须注明其在技术及管理方面与本项目相类似的特殊经验。
2、投标申请人须提供拟派往本招标项目负责人、项目技术负责人、污水厂管理负责人（厂长）的候选人的资质等级证书、技术职称证书、毕业证书等原件和复印件。
3、本表可复印，拟派人选每人一张。一般包括项目经理、项目技术负责人、污水处理厂管理负责人及岗位主要候选人（如有）等资料。

附表6 联合体企业情况
名　　 称
地　　 址
负责项目部分
承担建设部分
类似项目合作经历
项目名称 地点 牵头人 投资金额 履约情况

　 注：联合体每个企业应分别填写本表。

附表7 其他资料
1、所有已完和目前在履行的合同中，投资申请人所介入的诉讼或仲裁情况。请分别说明事件年限、诉讼原因、纠纷事件、纠纷所涉及金额，以及最终裁判是否有利于投资申请人。
2、所有最终签订合同的同类或类似项目中，项目招标人对投标申请人所完成工作的评价意见。
3、与资格预审申请书评审有关的其他资料。
投标申请人不应在其资格预审申请书中附有宣传性材料，这些材料在资格评审时将不予考虑。
注：1.如有必要，以上各表可另加附页，如果表的内容超出了一页的范围，在每个表的每一页的右上角要清楚注明：表1，第1页；表1，第2页等等。
2.附表的附件应清楚注明：表1, 附件1; 表1, 附件2等等。
3．投标申请人应使用不褪色的蓝、黑墨水填写或按和附表格式相同的要求打印表格，并按表格要求内容提供资料。
4．凡表格中涉及金额处，均以万元为单位。

第三章　投资申请人资格预审评审标准
一、资格预审文件的初步评审标准
在资格预审初步评审时，资格预审评审委员应将投资人提交的资格预审申请书中相关的内容摘录出来，填入表1作为初步评审的依据，并根据要求逐项对投标申请人进行符合性审查。
二、资格预审详细评审标准
1、适用范围和制定依据
本资格预审评审标准适用于慈溪市城区教场山污水处理厂改建工程BT总承包的招标资格预审。该标准是根据“投标申请人资格预审须知”中规定的资格预审办法，结合本招标项目的实际情况制定的。
2、详细评审办法
按表二详细评审要求逐项对投标申请人进行审查，依据审查结果选择投标申请人，再由招标人结合资格预审及考察核实情况，确定最终选择的投标申请人，并发出资格预审合格通知书。

表1　　　　　　　　　　
资格预审初步评审表

投标申请人名称___________　　　　　　　　　　　　　_______　　　　　　　
项目 合格性与资格标准要求 文件提交要求 对申请人的
相应要求 评审意见（符合/不符合）
企业性质 独　 立　 法　人 营业执照副本原件 必须符合
资质条件 市政公用工程设计乙级及以上 资质证书副本原件 必须符合
市政公用工程施工总承包二级及以上或环境保护工程专业承包一级及以上 资质证书副本原件 必须符合
财务条件 （1）目前财务状态的稳定性和未来长期的收益能力；
（2）5000万元人民币的流动资金能力。
注：对（1）项要求，若申请人为国外企业而所在国没有要求，则可提交招标人可接受的其他财务报告。 （1）有效盖章的资产负债表复印件
（2）银行信贷意向书原件或流动资金报表 必须符合
企业注册资本必须在1500万元人民币以上 营业执照副本原件 必须符合
申请截止前六年内，具有作为承包商、分包商或管理承包商的一个合同，该合同应与此次设计的工程相似，或复杂，且成功执行并实质上完成 合同原件及复印件
及业主证明文件原件 必须符合
应至少建设过一个日处理量3万m3/日及以上的类似污水处理厂，包括设计、工程施工、主要设备供货和安装。 合同原件及复印件
及业主证明文件原件 必须符合
评审人（签名）　　　　 _　___

表2　　　　　　　　　　　　　　　　　　　　　
资格预审详细评审表

投标申请人名称______　　　　　　　　　　　　　　　　　　　　____________
项目 要求 评审意见
财务
能力 注册资本金 1500万及以上
近3年资产负债率
（2004～2006年）状况 良好
融资能力或自有专项资金 5000万元及以上
技术
管理
能力 同类项目经验 建设过1个及以上城市污水处理厂（3万立方米/日及以上）
项目经理的能力和资质
主要技术人员的能力和资质
同类项目合同履行情况良好

评审人__　　　 _　__
(此帖子已被作者于2009-5-2 上午 04:09:07修改过)
(此帖子已被作者于2009-5-17 下午 06:24:10修改过)

招标人（盖章）： 慈溪市城市排水有限公司
招标代理机构： 宁波弘正工程咨询有限公司
(此回复已被作者于2009-5-2 上午 04:04:51修改过)

（水业中国网上海工作站11月19日讯）为积极应对国际金融危机和当前经济发展面临严峻形势的挑战，贯彻落实国务院关于进一步扩大内需促进经济增长的十项措施和上级对当前经济工作的各项重要部署，结合我市经济社会发展实际，制定如下实施意见。

一、指导思想

1、以邓小平理论和“三个代表”重要思想为指导，坚持科学发展观，认真贯彻落实党中央、国务院关于扩大内需促进经济平稳较快增长的决策部署，从拉动投资增长、营造政策环境、深化体制机制改革等方面着手，加大投入力度，加快项目建设，改善民生事业，加强政策扶持，提高服务效能，帮助企业解困，确保实现全市经济平稳健康发展。

二、加大投资，改善民生，促进经济增长

2、加快建设保障性安居工程

一是加快建设经济适用房、廉租房、人才公寓，明后两年完成建筑面积15万平方米，解决低收入家庭和引进人才的住房困难。二是加快建设农民集中居住区，明后两年完成农民集中居住区建筑面积60万平方米，改善农民居住条件和居住环境。三是继续实施老小区改造和背街小巷改善工程，用三年时间完成120万平方米老小区改造和90条背街小巷整治。四是加快建设拆迁安置房，推进城区东南片骨干道路、界牌旧村综合改造等项目拆迁安置小区建设，开工建筑面积150万平方米，明后两年竣工建筑面积50万平方米。五是加快推进“宜居效益”工程，积极实施年度工作计划，完善城市功能，发展现代服务业，改善居住环境，提升城市形象和水平。

3、加快建设农村民生工程和农村基础设施

一是加快建设保障城乡居民供水安全的相关项目，抓紧启动城南水厂，完成城北水厂至杭州湾新区供水专线、中横线供水骨干管网工程。二是继续实施35kv及以下电网大修技改工程和新农村电网建设工程，每年投入专项改造资金2亿元。三是实施重大水利工程，完成水库除险加固及低洼易涝地治理任务。两年内完成曹娥江至慈溪引水工程（慈溪段）和四灶浦水库、白洋湖水库等7座水库除险加固工程，开工建设四灶浦拓疏工程，实施龙山、掌起、观海卫、附海、逍林、横河等镇低洼易涝地治理项目，完成改造面积8万亩。四是继续推进食品安全检测中心、村级规范化农贸市场和食品安全监测点建设。五是两年内相继建成慈北粮食储备库、畜禽屠宰加工中心、农产品展示展销中心。

4、加快建设交通公路、市政道路和城市电网等重大基础设施

一是完善交通网络，明年完成中横线二期、三海线改建工程，抓紧开工建设杭州湾大桥余慈连接线慈溪段、方淞线工程等项目。二是完善市政道路网架，大力推进城区东南片骨干道路、新江路北延工程等项目，尽快启动新城大道北延、明州路西延、科技路东延工程等项目，继续加大中心城区道路疏堵保畅综合整治力度。三是抓紧实施界牌旧村、景观大道综合改造等中提升项目，尽早形成道路框架。四是加大电网建设力度，尽早建成并投用500kv观城变、220kv达蓬变、110kv越瓷变等6个项目，抓紧开工建设220kv锦堂变和110kv海星变，明后两年完成投资15亿元。

5、加快医疗卫生、教育、文化等社会事业发展

一是完善医疗卫生服务设施，加快建成并投用妇幼保健院、人民医院综合楼、红十字医院等一批卫生基础设施项目，抓紧启动建设第二人民医院迁建、第三人民医院扩建、市峙山医院、市残疾人托养中心及市社会福利院建设工程。二是加快中等职业教育发展，明后两年建成杭州湾中等职业学校、宁波行知中等职业学校实训楼扩建二期工程、慈溪职高改造工程等教育基础设施。三是加快建设文化体育基础设施，推进镇（街道）文化站及镇（街道）、村（社区）文化阵地建设，明后两年建成市体育馆、陈之佛纪念馆，抓紧开工建设慈溪剧院、群众文化艺术中心（包括科技馆、青少年活动中心）、越窑青瓷博物馆等项目。四是加快建设旅游基础设施，抓紧建设滨海二路西延一期工程、杭州湾滨海旅游休闲区核心景区规划道路一期工程等项目。

6、加快推进节能减排和生态建设

一是加快建设城镇污水、垃圾处理设施，明后两年完成生活垃圾焚烧发电、教场山污水处理厂3万吨/日改建工程、市域污水治理一期工程和镇（街道）污水管网收集系统等项目。二是继续推进城河治理，用三年时间完成城区24条Ⅰ、Ⅱ类河道轮疏、49条Ⅲ类河道疏浚整治。三是继续建设环杭州湾防护林东扩项目。四是实施节能工程和循环经济项目，抓紧实施慈溪风电场二期工程、桥头再生塑料产业基地等一批节能、节水、环境和资源综合利用、新能源与可再生能源等方面的产业性项目。

7、加快发展现代服务业

一是大力培育高端商品和个性特色化市场，加大招商力度，加快建设文化商务区、西部新型商业板块、农产品批发市场改扩建工程等项目，继续推进特色街建设。二是加快发展现代物流，建设连锁企业配送中心、生产资料加工配送中心和商品交易市场物流中心。三是大力发展休闲旅游服务业，加快推进杭州湾滨海旅游休闲区、世界银行GEF湿地中心、杭州湾大桥游客集散中心等项目，启动杭州湾国际商务健身高端服务区、占地8万余亩的大桥经济圈现代生态农业区等重点区块的规划开发，加强鸣鹤古镇保护开发。四是大力发展商贸会展业，抓紧筹建会展中心配套项目。

8、大力支持自主创新和高技术产业项目建设

一是加快建设技术创新服务平台，提前建成并投用慈溪科技创业中心，加快筹建慈溪数码大厦，积极培育和扶持科技型、创新型企业，发展高新技术产业。二是加快完善公共信息服务平台，积极筹建慈溪产学研联合研究院。三是加强与家电院华东分院、中科院宁波材料所等科研机构的联系与合作，加快企业技术创新步伐，推动高新技术产业项目建设。

三、政策扶持，优化服务，支持企业健康发展

9、加大宣传发动，营造支持企业发展氛围

一是加强政府引导，加大舆论支持，扩大社会关注，改善促进企业健康发展的法制环境、舆论环境、政策环境和投资环境。二是经济部门和宣传部门要加强宣传解读，帮助企业和群众更好地理解政策，增强银行投放信心、企业发展信心、群众消费信心。三是新闻媒体要多渠道宣传企业应对困难、加快转型提升的成功经验，宣传表彰保稳定、促增长的先进典型，营造共渡难关、共谋发展的良好氛围。四是充分发挥民营企业协会和个体劳动者协会的桥梁纽带作用，积极营造全社会关心企业、爱护企业家的良好氛围。

10、加大金融支持，保障企业融资渠道畅通

一是改进对商业银行的考核，强化信贷引导，扩大企业信贷投放。二是村镇银行和小额贷款公司年内尽早开业，引导更多信贷资金和社会资金投向企业生产。三是充分发挥农村合作银行作用，支持地方经济发展。四是支持企业开展进出口信用保险保单融资及国际保理和出口押汇，缓解企业融资困难。

11、加大财政扶持，缓解企业生产经营压力

一是鼓励担保公司对符合产业导向和统计要求等条件的中小企业提供担保，市财政提高对担保公司的补助水平。二是鼓励金融机构扶持中小企业，市财政建立贷款风险基金，对各大商业银行新增中小企业贷款和发生的风险，给予一定的补助。三是继续减轻企业负担，职工统筹教育基金征收率由1.5%降至1%；对自营出口产品应缴水利建设基金减征25%；进一步扩大土地使用税的奖励范围和力度，土地亩均税费贡献在8万元以上或年实缴税费在300万元以上的企业，按其缴纳土地使用税的50%给予奖励。

12、大力实施效益倍增计划，鼓励企业做强做优

一是推进工业企业分离发展服务业，对从生产企业剥离出来的企业、公司缴纳的营业税给予一定的财政奖励；对重复缴纳的有关规费给予减免。二是对当年地方财政收入贡献超过一定比例的规模效益型企业给予一定奖励。三是对运用兼并、联合、收购等形式实施企业重组的，所涉产权交易税费给予减免或财政奖励。

13、加大技改投入，促进产业产品转型升级

一是加大企业技改扶持力度，鼓励购置先进设备，认真落实国家增值税转型的设备抵扣政策，对项目设备投入达到一定额度的，市财政进行分档补助。二是对企业研发投入在150%加计扣除的基础上，按企业研发投入给予一定补助。三是对企业购买专利和技术投入生产的，按购买额给予一定补助。

14、强化服务措施，促进企业生产环境优化

一是加强劳动和就业服务，立足企业用工需求和地区、行业特色，积极开展订单式、定向式和特色培训。二是开展创业帮扶行动，建立创业担保基金和咨询服务平台，为创业人员提供上门服务和跟踪服务。三是提供规划服务支持，对今明两年内开工建设的工业项目，适当降低用地容积率。四是优化企业用地服务，合理调整工业建设用地双控指标，延长临时土地证有效期，允许建设项目分割分期验收，允许部分土地使用权直接办理变更或转让，适当延长土地出让金缴纳期限。

15、加大市场引导，推进企业内销外贸增长

一是积极鼓励有品牌、有市场的重点规模企业进一步拓展国内市场，对实现销售和税费贡献双增长的企业给予财政奖励。二是加大对企业出口的财政支持，对企业投保进出口信用险、海外投资险及进口业务投保信用保险的，给予一定财政补助。三是对参加市外经贸局统一组织的国外展览和国内举办的国际性展览的，给予摊位费50%的补助（最高不超过人民币1万元）。四是对当年有自营出口实绩企业到境外参展的，每个摊位补助人民币0.5—1万元。

16、加大政策引导，加快产业结构调整步伐

一是加大对节能降耗行业的扶持力度，对节能项目投资额在50万元以上的，按当年节能量给予分档奖励。二是对为重点用能企业实施能源效率评估、电平衡测试的中介服务机构进行资金扶持。三是鼓励家电等生产企业向节能家电、节能产业发展。四是支持企业管理创新，安排专项经费用于企业家和经营管理人员培训，支持企业利用管理咨询公司提高管理水平。

四、工作要求

17、统一思想认识，加强组织领导

各地各部门要按照上级有关部署，深刻学习领会中央精神，充分认识当前国际经济形势环境和国内经济形势的复杂性和严峻性，从我市实际出发，把加大投资扩大内需作为当前经济工作的重中之重，坚定信心，迅速行动，通力协作，争分夺秒，真抓实干，把这项工作做实做细做好。加快建立科学有效的激励推进机制，保护好、调动好、发挥好各方面的积极性。

18、明确责任分工，加强协调配合

市发展改革局要会同有关行业管理部门，抓紧编制并下达一批加大投资和促进消费的重大项目。财政部门要按照预算拨付资金，保证政府投资资金及时到位。各项扶持企业的政策，除明年1月1日起实施以外，都要在今年12月份实施。国土、环保等部门要及时办理项目用地、环评等审核手续。纪检、监察、发展改革、财政、审计等部门要加强对项目实施的监督检查。各相关职能部门要加强分析研究和预警，抓紧制定切实可行的具体实施方案，把各项决策部署和政策措施落到实处；抓紧研究新年度企业扶持政策，切实减轻企业负担；改进考核评估体系，督促工作进程，确保任务全面完成。

19、加快项目进度，发挥投资效应

各地各部门要充分动员和落实好各类专项建设资金，积极引导和带动社会资金。银行要合理扩大信贷规模，加快审贷，改进服务，努力保证项目建设需要。鼓励、引导民间资本共同参与民生工程、基础设施和生态环境建设。加强项目前期工作，加大向上报批力度，加快项目建设节奏，改善群众生活，增强消费能力，有效拉动消费促进发展。

20、强化优质服务，提高办事效率

各地各部门要进一步强化服务意识，转变工作作风，提高办事效率，努力营造“围绕项目服务企业”的良好氛围。继续深化干部服务企业活动，深入基层和企业开展针对性服务，积极主动协调化解问题，帮助企业克服实际困难，调动企业发展积极性。加强“政企银联动”，为企业做好“解困、扶持、服务”工作。各相关职能部门要转变工作方式，创新服务流程，加强协调配合，加快落实各项政策措施。对明后两年建设的投资项目，各部门要视同市重点实事工程开辟绿色通道，简化办事程序，提供快捷、优质、高效服务。
　
二○○八年十一月十八日

（来源：慈溪日报，上海供排水项目网胡旺云编辑，2008年11月19日）

“......明后两年完成生活垃圾焚烧发电、教场山污水处理厂3万吨/日改建工程、......”
(此回复已被作者于2009-5-2 上午 03:21:20修改过)

浙江大学建筑设计研究院 慈溪市市政工程有限公司 浙江大学能源工程设计研究院 慈溪市城区教场山污水处理厂改建工程

总体设计 1.2 工程由来 为改善慈溪市的投资环境，保护慈溪的水环境，造福人民，慈溪市政府决定改建慈溪市城区教场山污水处理厂。 1.工程名称：慈溪市城区教场山污水处理厂改建工程 2.工程地点：慈溪市城区教场山污水处理厂改建工程地处慈溪市城区西北部原慈溪市教场山污水处理厂内，占地面积8.5公顷，西北侧留地2公顷，南侧留地0.6公顷。 3.工程规模：西北侧留地内新建3万吨/天的污水处理设施及附属配套工程，工艺构筑物与设施，工艺管线，机械设备与电器仪表，自控系统，厂区道路，围墙，绿化，给排水，生产管理用房及附属设施；整合改造原厂泵站，污泥处理，供配电，内部管线，生态明渠。 1.3 编制说明我公司通过对招标文件、图纸及有关资料的认真学习和分析，踏勘了施工现场，在分析了可能影响施工的因素，本工程的特点和我们自身强大的施工力量等各项优势后，我公司有充分的信心和能力保证高质量、高速度、全面完成本工程招标文件规定的总承包范围内的施工任务和总承包管理职责，向建设单位提交一份满意的答卷。本技术标的编制目的，旨在为慈溪市城区教场山污水处理厂改建工程投标阶段提供较为完善的纲领性文件。如若中标，我们将结合工程实际，在此基础上进行深化、细化与适当调整，以便更好地指导工程施工管理，确保优质、按期、高效、低耗、安全、文明地完成本工程的建设。 1.3.1 编制依据 1.3.1.1《慈溪市城区教场山污水处理厂改建工程BT项目招标文件》，建设单位慈溪市城市排水公司，招标代理公司宁波高专建设监理有限公司，2007年12月，及现场踏勘情况； 1.3.1.2 慈溪市城区教场山污水处理厂改建工程BT项目可研设计； 1.3.1.3与本工程建设相关的强制性条文及相应的施工验收规范、标准： （1）、工程招标文件及答疑纪要；（2）、业主发出的招标文件和补遗书性质的文件及《慈溪市城区教场山污水处理厂改建工程BT项目招标答疑（补充答疑）》，2007年12月；（3）、现行的国家施工验收规范和技术标准； （4）、本公司技术标准及ISO9002质量标准；（5）、公司的人员、技术、机械设备优势及以往类似工程施工实际经验知识； （6）、《市政工程质量等级评定补充规定》建城（95）1号；（7）、建设部建城（1992）68号文《市政工程质量等级评定规定》；（8）、建设部建标（2000）202号文《工程建设标准强制性条文》；（9）、建设部建城（94）469号文《市政工程施工技术资料管理规定》。 （10）、《建设工程施工技术资料管理规定》。（11）、《污水排入城市下水道水质标准》(CJ3082-1999)； （12）、《关于城市污水处理及污染防治技术政策》；（13）、《市政工程设计技术管理技术标准》； 1.3.2 编制范围 1、招标文件规定的投标范围； 2、所有业主指定总包的承包职责范围； 3、招标相关文件； 4、其他指定的项目。 1.3.3 现场条件 1、根据现场施工临时电源就近接入,并自备发电机待用； 2、本工程交通通畅，饮水为自来水，施工用水取自河道； 3、用电、通信方便。 1.3.4 工程概况慈溪市城区教场山污水处理厂改建工程拟建于慈溪市城区西北部原慈溪市教场山污水处理厂内，占地面积8.5公顷，西北侧留地2公顷，南侧留地0.6公顷。污水排放标准执行《城镇污水处理厂污染物排放标准》GB18918-2002一级A标准。处理后污水排入生态明渠进赵家路江。污泥浓缩脱水后送垃圾填埋场填埋。工程范围：污水处理厂内处理建构筑物：、工艺设备及其附属设施、厂内供电、给排水、道路、绿化、自动控制与通讯等建设、采购、安装和调试、验收、试运行。 1.4指导思想和实施目标 1.4.1 指导思想根据工程特点，我们将采取科学、合理、有效地组织措施，充分发挥我公司的雄厚实力，以一流的质量和一流的速度完成该工程。 1.4.2工程实施目标 充分发挥企业优势，科学地组织施工，严格履行合同，确保实现如下目标： 1、质量目标：该项目的质量目标为：合格。污水排放达到《城镇污水处理厂污染物排放标准》GB18918-2002一级A标准。 2、工期目标：根据招标文件规定工期，共15个月，开工日期暂定为2008年3月1日，竣工日期为2009年6月 1日竣工。 3、安全文明目标：现场以安全无事故为原则，争创安全标化文明施工工地。 1.5 建设厂址概括慈溪市教场山污水处理厂区域内地势平坦，周边有围墙与外界隔离。全厂占地约7.9公顷，大致可分为四个区域：一期、二期用地在厂区的东北，占地约3公顷；三期在厂区的西南，占地约2.3公顷；新建四期在厂区的西北，占地约2公顷；新征地约0.53公顷，作为厂区改造用地，在厂区的东南。改建项目建设区域位于教场山污水处理厂三期3万m3工程的北面，一期、二期工程的西面，紧靠赵家路江，长165.6m，宽120.6m，面积约2公顷，自然地面标高3.0-3.5米，厂址内标高为3.40米。建设场地适合建设的各项要求；地质条件较好，施工难度小，建设投资省；环境影响符合安全要求，符合慈溪市的相关规划；另外，改建工程能够实现节约占地面积省的同时满足污水处理规模扩大的需求。 1.6 设计优化 1.6.1 生化处理工艺设计优化 1、本项目实现稳定达标的难题是总氮和总磷指标。根据现场水调研和水质监测，教场山污水处理厂三期SBR处理工程现状处理出水总氮浓度约为20mg/L，未能稳定达到《城镇污水处理厂污染物排放标准》（GB 18918－2002）一级A标准。为确保处理出水总氮达标排放，在SBR池前端增加缺氧池，生化处理工艺调整为带缺氧段的改良SBR工艺。同时，设置硝化液回流泵将好氧硝化液回流至缺氧池进行反硝化，达到生物脱氮的效果。 2、硝化液回流泵同时作为回流污泥泵使用：硝化时回流硝化液，沉淀周期时用作污泥回流泵。硝化液回流泵可根据改良SBR池运行时间自动切换，减少了设备闲置时间，节省工程投资。污泥回流比可根据活性污泥浓度调整。 3、硝化液回流泵（污泥回流泵）采用低扬程（0.2-1.2m）潜水式，设置在SBR池末端，配置变频控制，回流比可以在30-180%之间调整，节约电耗。 4、调整运行方式，改良SBR池运行方式改为连续进水连续出水。每座改良SBR池运行周期为4小时（进水/排水1小时，曝气2小时，静止沉淀1小时），无闲置时间。曝气的同时启动硝化液回流泵，污泥回流和剩余污泥排放在静止沉淀0.5小时后进行。为保证污泥浓度，污泥回流泵和剩余污泥泵可间歇运行。 5、改良SBR池连续出水，确保进入后续深度处理工艺进水的连续性和稳定性，因此不需设置深度处理中间水池和二次提升水泵，可节省运行电耗约0.04元/吨水，约44万元/年，同时降低了土建和设备投资费用。 6、在缺氧池和SBR池中设置ORP仪表，通过监测缺氧池和SBR池中氧化还原电位的变化曲线，可以获得缺氧、好氧过程工艺数据，与总氮、氨氮指标结合，可以实现预期脱氮效果。DO仪表监控SBR工艺参数的缺点是无法测量兼氧、厌氧条件下DO变化。改用采用ORP仪表控制SBR过程中溶解氧参数，可以同时满足好氧和兼氧、厌氧过程中DO工艺参数连续监测。同时，ORP仪表测量稳定性提高，维护工作量减少，可以保证仪表系统的长期稳定可靠运行。 1.6.2 深度处理工艺设计优化 1、现场调研发现：污水处理厂三期工程现状处理出水总磷浓度约为1-1.5mg/L，未能稳定达标排放，而一、二期设置了单独的加药沉淀化学除磷工艺，其出水总磷能实现达标排放。因此，本工程在深度处理工艺中增加设置加药沉淀工艺，确保处理出水总磷达标排放。 2、考虑用地面积限制，沉淀池采用平流式斜管沉淀池。 3、混凝沉淀污泥和部分悬浮物在斜管沉淀池内单独沉淀分离，与原处理工艺采用污水进D型滤池前直接加药反应相比，使D型滤池内滤料不易发生堵塞，降低了滤池反冲洗频率。 4、D型滤池内滤料改为石英砂，降低过滤速度，滤池采用4用1备，确保其中1组滤池反冲洗时，其他4组能满足污水处理要求。 5、采用石英砂滤料的D型滤池反冲洗频率低，反冲洗强度小。因此，运行费用低，设备投资少。 1.6.3 除臭工艺设计优化 1、新建SBR池采用连续进出水的改良工艺，池内水位保持一致，正常运行时空池部分池深约0.5米，比传统SBR工艺可减少四分之一的换气量。 2、排风量计算考虑人孔、设备孔处的缝隙漏气风量。采用连续出水后，SBR排水位置采用连续排水滗水器，方便了密封，漏气量减少。风量计算时考虑了漏风量，缝隙漏风风速按照0.5m/S计算。 3、根据SBR池运行工况和曝气时间的分配，每2个SBR池为交替轮流曝气，因此，将4个SBR池分2组，每组配1台除臭引风机，排风量考虑2池合并，即降低了运行费用，又节省了设备和管道投资。 4、考虑SBR池为密闭水池，虽然钢筋混凝土盖板可以隔离太阳光辐射，夏季池内温度还是会偏高，可通过增加池内换气量来降低温度，故在引风机风量选择时已考虑夏季运行降温需要的风机余量。 5、以往工程经验表示：生化池封顶必须考虑夏季温升。曾有生化池封顶后池内水温到达55°C以上记录。我们对现有SBR池废气收集不采用钢筋混泥土结构，改用池顶建设钢架结构收集废气，顶盖材料考虑采用隔温器材。防止夏季太阳光辐射引起池内高温，也可在正常运行状态下施工建设。 1.6.4 电气设计优化 1、按照可研思路，新建4期高压配变电室，3期高压改由4期接入，1－2期高压不变，1－2期照明接入4期配电室。经与慈溪市供电局商讨，慈溪市供电局允许慈溪市污水处理厂只能有一个高压总进线源。新建4期高压配变电室后，原有高压总进线撤消，由新的高压进线源对1－2期、3期和4期共8万m3/d的全部污水设备进行配电，同时预留一定余量。1-2期、3期供电引直4期新建高低压配电所，1-2期、3期高低压配电设备不做调整。 2、现场动力设备供电方式由原可研的放射式配电方式调整为树干式就地控制配电方式，相应的现场动力控制箱由原来的点对点控制，以就近原则整合为多个设备配置一个现场动力柜的控制方式。这样即方便现场操作的便捷又能节约了投资的成本。PLC柜与电气控制柜设置同一位置。提高运行可靠性，减少工程投资和日常维护工作量。 3、新建4期低压配电室MNS柜因现场动力设备供电方式的调整为树干式就地控制配电方式，MNS柜由可研的15台调整为现在的3台。 1.6.5 自控仪表设计优化 1、在缺氧池和SBR池中设置ORP仪表，通过监测缺氧池和SBR池中氧化还原电位的变化曲线，可以获得缺氧、好氧过程工艺数据，与总氮、氨氮指标结合，可以实现预期脱氮效果。 2、现场PLC柜与电气控制柜设置同一位置。方便信号连接和现场维护，提高系统运行可靠性。 3、设置改良SBR工艺污水处理专家系统，按照脱氮工艺要求和污水处理运行参数，在采集工艺过程中ORP（溶解氧）、pH参数和进出水水质指标后，自动对系统进行曝气量（DO）、硝化液回流量、污泥回流量进行实时调节，并对专家经验进行更新和后续运行过程中的修正，实现控制数据库的刷新和优化，达到最优控制并同时实现节能目的。 3、新建4期自动控制和仪表系统与原有3期中控系统并立，但不进入3期系统。在原3期中控室中，设置4期中控系统。4期中控系统配置与3期中控系统一致或更优。

2.工艺设计 2.1 设计规模根据《慈溪市城区教场山污水处理厂改建工程项目可行性研究报告》中对污水量和需要处理的雨水量预测结果，教场山污水处理厂服务范围内2010年的处理总量如表2-1所示。表2-1 2010年教场山污水处理厂处理总量计算表 污水处理量 （万m3/日） 截流的雨水量 （万m3/日） 处理总量 （万m3/日） 6.00 1.86 7.86 由表2-1可以看出，2010年教场山污水处理厂服务范围内需要处理的污水和截流的雨水总量为7.86万m3/日，考虑水量的不确定性，应留有一定余地，最终确定污水处理厂2010年的处理规模为8万m3/日。目前，教场山污水处理厂已建处理规模为5万m3/日，因而扩建工程的设计规模为3万m3/日。 2.2 设计进水水质根据《慈溪市城区教场山污水处理厂改建工程项目可行性研究报告》和《慈溪市城区教场山污水处理厂改建工程BT项目招标文件》，并对现有污水处理厂的监测数据，确定扩建工程进水水质，详见表2-2。对表2-2 教场山污水处理厂扩建工程进水水质设计值 污染物 污水厂进水水质 BOD5 200mg/L CODcr 350mg/L SS 300mg/L TN 57mg/L NH3-N 40mg/L TP 6mg/L 2.3 设计出水水质目前，教场山污水处理厂出水排入人工生态渠，排入内河作为景观用水或补充河水。为解决慈溪市水资源极度缺乏的境况，使污水资源化，回用于部分工业用水和市政用水，出水水质执行《城镇污水处理厂污染物排放标准》（GB18918-2002）一级标准中的A级标准。故处理后出水水质如表2-3。表2-3教场山污水处理厂扩建工程出水水质污染物 污水厂进水水质 BOD5 ≤10mg/L CODcr ≤50mg/L SS ≤10mg/L NH3-N ≤5mg/L TP ≤0.5mg/L TN ≤15mg/L 色度 ≤30倍 粪大肠菌群数 ≤1000个/L 2.4 设计处理程度 表2-4 教场山污水处理厂扩建工程污水处理程度表 污染物 进水水质 出水水质 处理程度（%） BOD5 200 ≤10mg/L 95 CODcr 350 ≤50mg/L 85.7 SS 300 ≤10mg/L 96.7 NH3-N 40 ≤5mg/L 87.5 TN 57 ≤15mg/L 73.7 TP 6 ≤0.5mg/L 91.7 2.5污水处理工艺 污水处理工艺流程详见图2-1。 工艺流程说明：原水经粗格栅过滤后，去除较大的漂浮物，防止后续提升泵堵塞，进入提升泵房。提升泵将污水提升至细格栅，进一步去除细小悬浮物，然后进入旋流沉砂池，去除污水中领粒较大的砂粒和无机物，以防在后续的处理构筑物中沉积和堵塞管道，减少机械磨损。旋流沉砂池出水自流进入缺氧池，缺氧池接受好氧硝化液和回流污泥，提高污泥浓度，同时进行反硝化脱氮。缺氧池出水进入改良SBR池，在改良SBR池内完成有机物的降解和脱氮除磷，改良SBR池出水自流进入加药反应池，投加PAC药剂，混凝反应后进入斜管沉淀池沉淀，去除剩余的磷。斜管沉淀出水自流进入D型滤池，进一步去除SS和TP后经紫外消毒后流入生态明渠后排放。 D型滤池反冲洗水和污泥脱水机过滤冲洗水经过斜管沉淀后重新进入提升泵房再处理。系统产生的污泥被收集至贮泥池，通过污泥处理设备进一步脱水后外运，经干化处理后进行利用。管沉淀出水自流进入D型滤池，进一步去除SS和TP后经紫外消毒后流入生态明渠后排放。 D型滤池反冲洗水和污泥脱水机过滤冲洗水经过斜管沉淀后重新进入提升泵房再处理。系统产生的污泥被收集至贮泥池，通过污泥处理设备进一步脱水后外运，经干化处理后进行利用。 图2-1 污水处理工艺流程图 2.6主要建、构筑物设计和设备选型粗格栅井、提升泵房、细格栅井和旋流沉砂池按6万吨/日规模合建，其余建、构筑物均按3万吨/日规模设计和建设。 2.6.1 粗格栅井功能：去除污水中较粗大的漂浮物，保护后续水泵的正常工作。 名称 设计参数 设计流量 60000m3/d 设计变化系数 1.40 建构筑物： 土建尺寸（L×B×H） 10×1.8×8.9m 结构型式 钢砼 数量 2座 配备设备： 粗格栅机 设计流量 3250m3/h 过栅流速 0.6m/s 格栅种类 钢丝牵引式除污机 格栅规格 B=1.4m，δ=20mm，N=1.5kW 栅前水深 8OOmm 安装角度 75° 最大水头损失 140mm 数量 2套（含栅渣输送配套设备） 材质 普通碳钢 方闸门 规格 B*H=1500×1500（配手电两用启闭机） 数量 4只 材质 铸铁镶铜 电动葫芦 规格 起重量2吨，跨度6m 数量 1套 材质普通碳钢 2.6.2 提升泵房 功能：将经过粗格栅处理的污水提升至后续工艺段。 名称 设计参数 设计流量 60000m3/d 设计变化系数 1.40 建构筑物： 土建尺寸（L×B×H） 12.5×8×9.8m 结构型式 钢砼(池上框架结构) 数量 1座配备设备： 提升泵 规格 Q=875m3/h, H=报14.6m, N=45kW 设计流量 3250m3/h 水泵型式 潜水泵，带自耦数量 5台（4用1备） 电动葫芦 规格 起重量2吨，跨度6m 数量 1套 材质 普通碳钢 2.6.3 细格栅井功能：进一步去除水中的细小悬浮物，降低后续处理系统的负荷。 名称 设计参数 设计流量 60000m3/d 设计变化系数 1.40 建构筑物： 土建尺寸（L×B×H） 12.0×1.6×1.8m 数量 2座 配备设备： 细格栅机 设计流量 3250m3/h 格栅种类转鼓式细格栅 格栅规格 D=1200mm,δ=4mm，N=1.5kW 安装角度 35° 数量 2套（含栅渣输送配套设备） 材质 SS304不锈钢 叠梁阀 规格 渠道1300×1800mm（配手电两用启闭机） 数量 2只 材质 碳钢 叠梁阀 规格渠道900×1500mm（配手电两用启闭机） 数量 4只 材质 碳钢 叠梁阀 规格 渠道1300×1500mm（配手电两用启闭机）数量 1只 材质 碳钢 2.6.4 旋流沉砂池功能：去除污水中颗粒较大的砂粒和无机物，以防在后续的处理构筑物中流积和堵塞管道，减少机械磨损。 名称 设计参数 设计流量 60000m3/d 设计变化系数 1.40 建构筑物： 土建尺寸（φ×H） Φ3.7×3.8m 结构型式 钢砼 数量 2座 配备设备：沉砂器 规格 处理量：1980m3/h，功率1.5kW 数量 2台 砂水分离器 规格 Q=12-20L/s，功率：0.37kW 数量 1台 吸砂泵 规格 Q=40m3/h, H=15m, N=4kW 水泵型式 管道泵 数量 1台 2.6.5 缺氧池功能：接受由SBR池回流的硝化液和活性污泥，反硝化脱氮。 名称 设计参数 设计流量 30000m3/d 设计变化系数 1.40 建构筑物： 土建尺寸（L×B×H） 25.0×7.0×6.5m 结构型式 钢砼 数量 4座 工艺参教设计负荷（kgBOD/kgmlss.d） 0.4 设计最低温度 15℃ 设计单池停留时间 1hr 设计污泥平均浓度 3000mg/L ORP控制范围 0 -- +150mv 配备设备： 潜水搅拌机 规格 转速980rpm，叶轮直径400mm，4kW 材质 碳钢 数量 8台 2.6.6 改良SBR池 功能：降解污水中大量的有机污染物和氮磷等物质，硝化液和活性污泥回流。 名称 设计参数 设计流量 30000m3/d 设计变化系数 1.40 建构筑物： 土建尺寸（L×B×H） 50.0×25.0×6.5m 结构型式 钢砼 数量 4座 工艺参教 设计负荷（kgBOD/kgmlss.d） 0.04 设计最低温度 15℃ 设计单池停留时间 6hr 设计单个周期时间 4hr 其中进水/滗水时间 1hr 曝气/硝化液回流时间 2hr 沉淀/污泥回流/排泥时间 1hr 设计泥龄 12d 设计污泥平均浓度 4000mg/L 设计沉淀后污泥浓度 7000mg/L ORP控制范围 好氧段 +150- +200mV 配备设备：硝化液回流泵/污泥回流泵 规格 Q=100-650L/S，0.2-1.2m，N=4kW 水泵形式 潜水螺旋桨 数量 8台 剩余污泥泵规格 Q=95m3/h；H=6.0m，N=4.5kW 水泵型式 潜水泵，带自耦 数量 4台 滗水排水堰 规格 Q=1750m3/h，排水深度0.5m，N=1.5kW 数量 4套 材质 SS304不锈钢 微孔曝气器 规格 OXYFLEXMT300 通气量4m3/h 数量 6048套 2.6.7 加药反应池/斜管沉淀池 功能：投加PAC，混凝反应，去除污水中剩余的磷，确保达标排放。名称 设计参数 设计流量 30000m3/d 设计变化系数 1.40 工艺参教 混凝反应停留时间 10min 沉淀池停留时间 1.8hr 最大水平流速 0.011mm/s 泥斗角度 60° 建构筑物： 土建尺寸（L×B×H） 57.0×10.0×3.0m（含反应池） 结构型式 钢砼 数量 2座 配备设备： 反应搅拌机 规格桨叶式，转速50rpm，N=0.55kW 数量 2套 排泥泵 规格 Q=200m3/h；H=15.0m，N=22kW 水泵型式 卧式泵数量 4台 斜管填料 规格 φ50，高1000mm 材质 PP 数量 1000m3 2.6.8 D型滤池功能：降低水中的SS，使污水达到景观用水标准。 设计参数 设计规模 30000m3/d 总变化系数 1. 40 单组滤池过滤面积 50m2 过滤池组数 5格（4用1备） 过滤速度 8m/h 水反冲强度 7.5m3/m2.h 气反冲强度 55m3/m2.h 单池反冲洗时间 15min 建构筑物： 土建尺寸（L×B×H） 10.0×5.0×3.8m（含反应池） 结构型式 钢砼 数量 5座配备设备： 石英砂滤料 数量 300m3 滤板 数量 200m2 长柄滤头 规格 SLH-1型滤头，长度292mm 数量 8000套 2.6.9 紫外消毒池 功能：降低水中细菌和病毒的含量，使出水生物学指标合格。 设计参数 设计规模 Q=30000m3/d 总变化系数 1.40 建构筑物： 土建尺寸 15.0×2.0×2.3m 结构型式 钢砼 数量 1座 配套设备： 紫外消毒装置 规格 8个排架，12支灯管/排架，320W/支灯管 数量 1套（含镇流器柜、控制柜等） 2.6.10滤池反冲洗泵房功能：滤池反冲洗泵取水中间水池。 建构筑物： 土建尺寸（L×B×H） 8.0×8.0×4.5m 结构型式 钢砼(池上框架结构) 数量 1座 配套设备： 反冲洗泵 规格 Q=300m3/h；H=15.0m，N=18.5kW，吸程5m 水泵形式 卧式自吸泵 数量 2台（1用1备） 电动葫芦 规格 起重量2吨，跨度5m 数量 1套 材质 普通碳钢 2.6.11 滤池反冲洗风机房功能：放置滤池反冲洗风机。 建构筑物： 土建尺寸（L×B×H） 10.0×7×7.5m 结构型式 框架 数量 1座 配套设备：反冲洗风机 规格 Q=40.40m3/min，风压5m, N=55kW 数量 2台（1用1备） 电动葫芦 规格 起重量2吨，跨度5m 数量 1套 材质 普通碳钢 2.6.12 杂水池 功能：储存脱水机压滤冲洗水和滤池反冲洗出水。 建构筑物： 土建尺寸（L×B×H） 8.0×6.0×4.5m 结构型式 钢砼 数量 1座 配套设备： 杂水提升泵 规格 Q=100m3/h；H=10.0m，N=7.5kW，吸程5m 水泵形式 卧式自吸泵 数量 2台（1用1备） 2.6.13 杂水斜管沉淀池 功能：沉淀脱水机压滤冲洗水和滤池反冲洗出水中的悬浮物。 名称 设计参数 设计流量 100m3/h 工艺参教沉淀池停留时间 1.0hr 水平流速 0.001mm/s 泥斗角度 60° 建构筑物： 土建尺寸（L×B×H） 6.5×3.0×3.0m 结构型式 钢砼 数量 2座 配备设备： 斜管填料 规格 φ50，高1000mm 材质 PP 数量 40m3 2.6.14 滤带冲洗中间水池 功能：脱水机滤带冲洗泵中间取水池。 建构筑物： 土建尺寸（L×B×H） 5.0×3.0×4.5m 结构型式 钢砼 数量 1座 配套设备： 滤带冲洗泵 规格 Q=20m3/h；H=60m，N=5.5kW，吸程5m 水泵形式 卧式自吸泵数量 2台（1用1备） 2.6.15 储泥池 功能：储存剩余污泥和沉淀污泥。 建构筑物： 土建尺寸（L×B×H） 5.0×5.0×4.5m 结构型式 钢砼 数量 1座 停留时间 >3hr 配套设备： 潜水搅拌机 规格 740rpm，叶轮直径400mm，1.5kW 材质 碳钢 数量 1台 污泥螺杆泵 规格 Q=35m3/h； H=2bar； N=7.5kW 水泵形式 螺杆泵 数量 2台（1用1备） 2.6.16 鼓风机房 功能：放置生化池鼓风机。 建构筑物：土建尺寸（L×B×H） 10.0×6.5×7.5m 结构型式 框架 数量 1座 配套设备： 离心鼓风机 规格 Q=6000m3/h, H=8m，N=160kW 数量 3台（2用1备） 电动葫芦 规格 起重量3吨，跨度5m 数量 1套 材质 普通碳钢 2.6.17 变配电间 功能：放置变压器，高低配电柜。 建构筑物： 土建尺寸（L×B×H） 15.0×9.5×4.5m 结构型式 框架 数量 1座 2.6.18 污泥浓缩脱水机房 功能：放置加药设备和带式浓缩脱水一体机。 建构筑物： 土建尺寸（L×B×H） 31.0×12.0×9.2m 结构型式 框架 数量 1座 配套设备： 带式浓缩脱水一体机 规格处理能力40m3/h，进泥含固率1%，N=2.25kW 数量 2套（1用1备） 混合反应槽 规格 800*800*1100，含搅拌机数量 2套（1用1备） 空压机 规格 VA-80，Q=0.36m3/min，压力：7kg/cm2，N=3.0kW 数量 2台水平皮带输送机 规格 皮带宽度400mm，L=15m，N=1.1kW 数量 2套 PAM干粉投加系统 规格配药能力2-3m3/h,干粉2-6kg/h，N=1.1kW 数量 1套 PAC配药装置 规格 φ1.5×1.7H，含溶药搅拌机，N=2.2kW 数量 2套（1用1备） PAM加药泵 规格 Q=270L/h, H=8bar, N=1.1kw 数量 2台（1用1备） PAC加药泵 规格 Q=120L/h, H=0.1bar, N=0.55kw 数量 2台（1用1备） 污泥运输车 规格 5吨 数量 2辆 电动单梁悬挂式起重机 规格 起重量10吨，跨度12m 数量 1台 材质 碳钢 2.6.19 在线监控间 功能：放置在线监控设备。 建构筑物： 土建尺寸（L×B×H） 5.0×3.0×4.0m 结构型式 框架 数量 1座 2.6.20 综合辅助楼 功能：办公、化验、维修、值班等。 建构筑物： 土建尺寸（L×B×H） 30.0×8.0×4.5m 结构型式 框架，三层 数量 1座 2.7 生态明渠设计 2.7.1四期污水汇总根据污水处理厂远近期规划，一期及二期出水从进原生态明渠的入口通过地下管道流入现建的生态明渠的进水端；三期出水直接由出水渠流入生态明渠的进水端；四期出水新建的出水渠流入生态明渠的进水端；4股生化处理出水经过生态明渠后排放。 2.7.2生态明渠的布置设计生态水处理就是在水域中人为地建立起一个生态系统，无需人类的外在干预，整个生态系统能追应外界环境对它的影响、处在原始的生态平衡状态，和人类共生共存。 1）生态园区布置 污水经处理后，由南往北自然流动，水面时宽时窄，富有变化，驳岸采用山石堆砌，美化了驳岸，同时又为动物提供了栖息地。在水系外围布置了一条小园路，供游人观赏、游憩。 2）明渠设计水流明渠由南向北流动，水面宽窄变化，水流流速也会富有变化。在水流过程中设置3次跌水，利用类似喷泉和瀑布等设施进行自然富氧，有利于水中污染物的进一步降解。明渠渠道设计尽量曲折，加长水流的停留时间。 3）生态设计 在生态明渠渠道中，种植芦苇、水草等水生植物，通过水生植物对有机污染物的降解作用进一步保证水质的提升。 4）园区植物设计在配植构图上，要考虑色彩的调和。清澈泛绿的水色是整个水景的底色，根据水生植物的生长特性和观赏期，以及观赏部位不同（如观叶、观花等），错落有致，深深浅浅，绿色叠荡，或红或黄的花丛点缀，四季呈现色彩变化，充满韵律感。 2.7.3生态明渠的环境效益 1）降解污染和净化水质：生态渠具有很强的降解污染的功能，许多渠内及附近生长的植物、微生物通过物理过滤、生物吸收和化学合成与分解等把生化处理后污水进一步反应使水体得到净化。 2）增加了城市水资源的可持续发展。 3) 美化环境：生态渠的建设不仅仅作为污水的处理设施，还可作为企业员工及附近居民的休息娱乐场所，美化了厂区及周围区域的环境。优美的环境可以改变以往人们谈污水厂即色变的状态，同时还可以向群众宣传环保知识，这对增强人民群众的环保意识有着不可估量的作用。 4) 具有水土保持综合治理功能：大面积的生态渠可以区域的降水、地表水、土壤水，地下水的转化关系。这是影响区域水资源供需平衡的不可忽视的水量，但这种影响是缓慢和长期的。在雨季，生态渠可以蓄积雨水、截留洪水的作用；在旱季，生态渠可以向周边区域提供水质较好的水源；从长远时间来看，其可以起到水资源缓冲的作用，这对区域水环境的良好循环具有重大意义。 2.7.4生态明渠的优越性 1) 无需循环设备的投资，无需额外的设备运行费用和维修保养费。 2) 无需专人管理，也能达到水质要求。 3) 增强整个水体自身调节能力，对水质的波动可以通过自身的生态来进行调整。 4) 营造出一个更自然更优美的天然水景。 2.7.5 处理效果预测 污水处理效果预测详见表2-5。 预测位置 CODCr BOD5 SS NH3-N TN TP pH 提升泵房 350 200 300 40 57 6 6-9 缺氧池/改良SBR池 50 10 20 5 15 1.5 6-9 斜管沉淀池 50 10 15 5 15 0.5 6-9 D型滤池 ≤50 ≤10 ≤10 ≤5 ≤15 ≤0.5 6-9 总去除率（%） 85.7 95 96.7 87.5 73.7 91.7 / 2.8 污泥处理工艺 2.8.1 污泥处理原则活性污泥中产生的污泥，有机物含量较高，含水率高并且很不稳定，易腐化，含有一定的病菌及寄生虫，为此必须进行必要的污泥处理。污泥处理原则： 1、根据污水处理工艺，按其产生的污泥量、污泥性质，结合桐庐县的自然环境及处置条件，选用符合分水镇实际条件的污泥处理工艺。 2、根据污水厂污泥排出标准，采用合适的脱水方法，脱水后污泥含固率大于20％。 3、妥善处置污水处理过程中产生的栅渣、垃圾、沉啥和污泥，避免二次污染。 2.8.2 污泥产量预测污水中悬浮物质含量越多、溶解性污染浓度越高、污水的净化率越高，其产泥量也就越多。由于进水水质及处理效率在不断变化，难以精确计算污泥产生量，设计时往往根据有关公式计算污泥产量，再结合生产中污泥产量统计值，确定污泥产量。本污水处理厂污泥主要由栅渣、沉砂、剩余生化污泥和混凝沉淀污泥。 1）栅渣和沉砂栅渣由粗、细格栅清理出来的固体废物组成，其产生量根据单位水量产渣量估算。取单位水量产渣量为0.04m3/103m3污水，则改建工程栅渣量为1.2m3/d。栅渣容重960kg/m3，含水率80％。沉砂由沉砂池产生，其产生的砂量按20m3/106m3污水计，则改建工程沉砂量为0.6 m3/d。沉砂容重1500kg/m3，含水率60％。 则每天产生的栅渣及沉砂约为1.8t/d。栅渣及沉砂单独收集外运处置。 2）剩余生化污泥和混凝沉淀污泥根据我国现行规范计算，按照3万m3/d的设计规模预测，每1万m3/d污水的剩余污泥产量为1.44-1.62tDS/d，设计工况点是1.59tDS/(万m3/•d）。另外本工程采用深度处理工艺，加药除磷也将产生部分污泥，经计算，处理每1万m3/d污水的剩余污泥产量约0.5tDS/d。综上所述，本工程剩余污泥和混凝沉淀污泥产量6.502tDS/d。以脱水后污泥含水率80％计，污泥量为32.5吨/日。当污泥产量超过设计工况时，采用增加工作班次解决。 2.8.3 污泥处理工艺由于排出的剩余污泥和混凝沉淀污泥含水率高，同时含磷量高，储泥时间过长会造成磷在厌氧条件下重新释放，而本污水处理厂对除磷要求较高，故必须尽量缩短污泥浓缩、储存的时间。为达到污泥浓缩脱水的目的，同时避免剩余污泥在厌氧条件下重新释放磷，本项目污泥处理采用带式污泥浓缩脱水一体机。具有如下优点： 1、采用机械浓缩代替传统的重力浓缩后，进入压力脱水阶段的污泥含固率提高2-5％，使得泥饼质量大大提高。在各种请客下，泥饼含固率保证在20％以上。 2、带式脱水机的重力浓缩段，可以提高处理进泥的水力负荷能力，而不影响最终泥饼的质量。 3、从工艺流程上取消了单独的浓缩环节。简化了污泥处理的工艺。缩短了污泥浓缩过程中的停留时间，避免了污泥中磷的再次释放。污泥脱水工艺流程见图2-1。 2.8.4 污泥最终处置污泥经直接脱水处理后，运输到厂外，运行的前期，经脱水后的污泥直接拉到郊区填埋，远期，脱水后的污泥先干燥处理，污泥含水率降至20%左右，再往北运到杭州湾焚烧发电厂，往东运到慈东工业园区焚烧发电厂进行焚烧，利用燃烧的热量发电，一方面解决了污泥填埋占用土地，并可能产生二次污泥的问题，另外一方面做到变废为宝，为杭州湾焚烧发电厂和慈东工业园区焚烧发电厂能供资源。 2.9 厂区平面总图设计 2.9.1 总图设计原则 厂区总平面布置遵循如下原则： 1）功能分区明确，构筑物布置紧凑，尽量减少占地面积。 2）流程力求简短、顺畅，避免迂回重复。 3）构、建筑物尽可能布置在南北朝向。 4）厂区绿化面积不小于19％。 5）交通顺畅，便于施工与管理。 2.9.2 总图布置慈溪市教场山污水处理厂扩建工程厂址位于三期3万m3/d处理厂的北面，老厂的西面，紧靠赵家路江，厂址周围地势平坦，自然地面标高3.0-3.5米，设计厂内地面标高3.40米。本工程总占地面积2.58公顷（合38.76亩）。厂区平面布置处理遵循上述原则外，具体应根据城市主导风向、进水方向、排放水体、工艺流程特点及厂址地形、地貌、地质条件等因素进行布置，既要考虑流程合理、管理方便、经济实用，还要考虑建筑造型、厂区绿化及与周围环境相协调等因素。根据厂址地形及用地图进行污水处理厂平面布置。平面布置详见污水处理厂改建工程总平面布置图。按照不同的功能将整个扩建厂区分为：污水预处理区、污水生化处理区、污水深度处理区及污泥处理区。预处理区位于厂区东面，一期、二期的南面，三期的东面，包括粗格栅、提升泵房、细格栅及沉砂池。该地区常年主导风向为东风，而预处理区的西边为宽阔的厂区，东边为一片绿化带，距离管理区也比较远。因而产生的臭味、噪音对周边环境影响相对比较小。同时，预处理区位于现有2座提升泵站中间，方便现有污水接入。厂区北面为生化处理区，包括改良SBR生化池、斜管沉淀池以及配套的鼓风机房、变配电间。厂区污水的总体处理流程由东流向西，排入赵家路江，流程顺畅。鼓风机房靠近生化池，有利于对生化池气量的输送，并与变配电间相邻布置，使配电系统与负荷中心距离最短，节省输电能耗和线缆。厂区南部为深度处理及泥处理区，包括D型滤池、紫外消毒渠及污泥脱水机房等。与三期工程的相应构筑物平行放置，便于集中管理，较小污泥处理区对周边环境的影响范围。紫外消毒渠靠近赵家路江，便于处理水排放。为保证厂内设备运输，厂区内以生化池为中心呈环状布置主车道，宽度为6米，转弯半径9米，厂区对外交通主要经由东面路口。该路口向东与一期生产辅助区衔接，向北与北面道路相连，供设备、污泥、药剂运输之用。新增进厂污水干管由厂区东边进入，紧靠粗格栅井，便于进水，缩短进水管长，管径为1000mm。一期、二期污水近期由一期、二期提升泵站接入，管径为800mm，待雨污分流后封闭。三期污水由三期提升泵站接来，管径为1000mm。出水排入人工生态明渠，整个流程顺畅，功能区布置合理。 2.10厂区高程设计 2.10.1 高程设计原则 （1）尽量减少泵提升次数，并尽量减少提升扬程，节省电耗；（2）处理构筑物设计在保证自流的前提下，尽量减少挖方，节省土建工程造价； （3）出厂污水能自流排入赵家路江，尽量避免提升，节省能耗。 2.10.2 高程设计 （1）厂区地面标高赵家路江调查洪水位在污水厂处约为2.8m（2%），根据厂区自然地形标高及考虑到厂区排水方便，同时兼顾与周围道路衔接顺畅，厂区设计地面标高确定为3.40m。（2）污水厂消毒渠出水水位标高消毒渠标高一般为污水厂各构筑物标高的基点，它的确定首先应考虑尾水能自流排放，其次应考虑防洪标准、结构抗浮、提升泵房的提升扬程、电耗、土方的挖方、填方及外运的数量等各方面问题。本设计按能够收集到的洪水位标高确定污水处理厂出水高程。接纳水体的洪水位标高为2.80m（2%），消毒渠出水高程确定为3.50m。（3）各构筑物水位标高 构筑物水位标高，根据消毒渠出水堰后最高水位标高及水头损失依次推算。雨水收集后直接排入市政雨水管网。高程设计详见污水处理厂改建工程工艺流程图。

3. 建筑与结构设计 3.1 建筑设计 3.1.1 设计依据 《民用建筑设计通则》 JGJ37-87 《民用建筑隔声设计规范》 GBJ118-88 《屋面工程施工及验收规范》 GB50207-2002 《建筑设计防火规范》 GBJ16-87（2001年版）《建筑内部装修设计防火规范》 GB50222-95（2001年版） 《汽车库、修车库、停车场设计防火规范》 GB50067-97 《建筑抗震设计规范》 GB50011-2001 《厂房建筑模楼协调标准》 GBJ6-86 《工业企业总平面设计规范》 GB50187-93 《工业建筑防腐蚀设计规范》 GB50046-95 《房屋建筑制图统一标准》 GB50001-2001 《建筑制图标准》 GB/T50104-2001 《地下工程防水技术规程》 GB50108-2001 《建筑采光设计标准》 GB/T50033-2001 《工业建筑防腐设计规范》 GB50046-95 3.1.2 设计范围污水处理厂改建工程土建工程主要包括下列建构筑物：： 表3-1 主要建、构筑物 序号 名称 规格尺寸 数量 结构 备注 1 粗格栅井 10.0X1.8X8.9 2 钢砼 地下构筑物 2 提升泵房 12.5X8.0X9.8 1 钢砼 地下构筑物 3 细格栅 12.0X1.6X1.8 2 钢砼 地上构筑物 4 旋流沉砂池 Φ3.7，H=3.8 2 钢砼 地上构筑物 5 缺氧池 25.0X7.0X6.5 4 钢砼 半地下构筑物 6 改良SBR池 50.0X25.0X6.5 4 钢砼 半地下构筑物 7 斜管沉淀池 57.0X10.0X3.0 2 钢砼 半地下构筑物 8 D型滤池 10.0X5.0X3.8 5 钢砼 半地下构筑物 9 紫外线消毒水渠 15.0X2.0X2.3 1 钢砼 半地下构筑物 10 滤池反冲洗提升泵房 8.0X8.0X4.5 1 钢砼 地下构筑物 11 杂水池 8.0X6.0X4.5 1 钢砼 地下构筑物 12 储泥池 5.0X5.0X4.5 1 钢砼 地下构筑物 13 滤带冲洗水中间水池 5.0X3.0X4.5 1 钢砼 地下构筑物 14 杂水斜管沉淀池 6.5X3.0X3.0 2 钢砼 地上构筑物 15 污泥浓缩脱水机房 31.0X12X9.2 1 框架 一层 16 滤池反冲洗风机房 10.0X7.0X7.5 1 砖混 一层 17 变配电间 15.0X9.0X4.5 1 砖混 一层 18 鼓风机房 10.0X6.5X7.5 1 砖混 一层 19 综合辅助房 30.0X8.0X4.5 1 砖混 三层 20 在线监控间 5.0X3.0X4.0 1 砖混 一层 21 生态明渠 80.0X40.0 1 土坝 3.1.3 建筑总体布局设计本次扩建工程位于原有教场山污水处理厂的西侧，教场山污水处理厂二期工程的北侧，独立成一个院落。此次扩建工程的建、构筑物包括：粗格栅井、污水提升泵房；细格栅井、旋流沉砂池；缺氧池；改良SBR 池；斜管沉淀池；D 型滤池；紫外线消毒池；储泥池；污泥浓缩脱水间；鼓风机房；变配电间等。建筑布局上的基本思路是在满足处理工艺要求的前提下，尽量使新扩建的建、构筑物在管理、使用上布局合理。 3.1.4 建筑风格本次扩建工程在建筑风格上力求现代、通透、大气，同时也要兼顾原有厂区建筑风格。建筑造型力求简洁明快，线条流畅，典雅优美，跟上时代节奏。建筑在形式上力求新颖、明快，带有时代气息，打破以往工业化建筑造型模式，使之成为花园式工厂的一个景点，体现现代化工业建筑的特点。使整个教场山污水处理厂三个部分厂区风格协调一致。 3.1.5 建筑装修标准 污水厂建筑类别Ⅰ类，按《城镇污水厂附属建筑和附属设备设计标准》（CJJ31-89）中相关规定执行。 3.1.6 防火等级 防火设计按《建筑设计防火规范》（GBJ16－87）（2001 年版）以及相关的国家及地方的规范、规定执行。建筑防火等级为二级。 3.2结构设计 3.2.1 设计依据《混凝土结构设计规范》GB50010-2002。 《砌体结构设计规范》GB50003-2001 《给水排水工程构筑物结构设计规范》GBJ50069-2002. 《建筑抗震设计规范》GB50011-2001 《建筑结构荷载规范》GB50009-2001 (2006版) 《建筑地基基础设计规范》GB50007-2002 《给水排水钢筋混凝土水池结构设计规程》CECS 138：2002 《建筑结构可靠度设计统一标准》GB50068-2001 3.2.2 工程地质情况 （一）地形地貌 场地属山前冲海积平原地貌。场地为杂地，地形基本平整。 （二）地下水本场地浅部地下水属潜水类型，主要接受大气降水及地表水入渗补给，入渗微弱，浅层地下水水量较贫乏，稳定地下水位平均相对标高为2.726 米（地坪标高为4.00 米），最高地下水位黄海标高为3.52 米，最低为1.86 米。 （三）地基土的分布与构成特征分为以下几个土层，各土层特征和类型自上而下的特征如下： 1-1 层：杂填土 杂色、结构稍密，分布于地基土表层，厚度为0.5～0.8 米。成份复杂，主要由砼块、建筑垃圾、碎块石等组成。 1 层：粉质粘土黄色、可塑，中高压缩性，干强度高、无摇震反应、韧性高、土面光滑。全址分布，厚度2.0～2.7 米。该层的物理力学性质较好。 2 层：淤泥质粉质粘土 灰色、流塑，高压缩性，无摇震反应、干强度中等、韧性中等，土面光滑。全址分布，厚度1.2～2.3 米。该层土的物理力学性质较差。 3-1 层：粘质粉土灰色、湿、稍密，中高压缩性，干强度低、摇震反应快，韧性低，土面粗糙。全址分布，厚度1.2～2.2 米。该层土的物理力学性质尚好。 3-2 层:淤泥质粉质粘土 灰色、流塑，高压缩性，干强度中等、无摇震反应、韧性中等。不连续分布，厚度0.8～1.2 米。该层土的物理力学性质较差。 3-3 层：粘质粉土灰色、很湿、中密，中等压缩性，干强度低、摇震反应快、韧性低，土面粗糙。全址分布，厚度3.3～6.2 米。该层土的物理力学性质较好。 4-1 层：粉质粘土 灰色、软塑，中高压缩性，干强度中等、无摇震反应、韧性中等、土面光滑。全址分布，厚度4.8～9.2 米。该层土的物理力学性质尚可。 4-2 层：淤泥质粉质粘土灰色、流塑，高压缩性，干强度中等、无摇震反应、韧性中等。不连续分布，厚度5.0～14.1 米。该层土的物理力学性质较差。 5 层：粉质粘土 青色，可塑，中等压缩性，铁锰质结核，干强度高，无摇震反应，韧性高，土面光滑。不连续分布，厚度2.9 米。该层土的物理力学性质较好。 6 层：圆砾 灰色，密实。全址分布，该层土的物理力学性质好。 综合上述分析：本工程建筑场地类别为III 类。设计地震分组为第一组，设计特征周期为0.45s。根据《建筑抗震设计规范》（GB50011-2001）及《宁波市地震动峰值加速度区划图》，场区地震设防烈度为VI 度区，地震动峰值加速度为0.05g。场地为山前冲海积平地，结合区域地质资料及本场地物理指标分析及原位测量结果，可不考虑场址下地基土液化及软土震陷问题。根据拟建场地的工程地质条件。本场地属稳定场地，适宜本工程建设。场址下主要由弱透水性的粉质粘土，淤泥质粉质粘土等组成，未发现流动水，且渗透系数较小，地下水位受季节性大气降水影响较明显。根据原已建污水厂建筑经验，地下水及地基土对钢筋混凝土、金属材料均无腐蚀性。 3.2.3 设计标准 建筑结构安全等级及使用年限： 建（构）筑物的安全等级为Ⅱ级，设计使用年限为50 年。 耐火等级：结构的耐火等级为Ⅱ 级。 构件的裂缝控制： 一般的构件裂缝控制为0.3mm，与土壤和水接触的构件裂缝控制为0.25mm。 3.2.4 抗震设防按《建筑抗震设计规范》（GB50011－2001）中《我国主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组》的标准划分：厂址位于浙江省慈溪市，场地抗震设防烈度为6 度，设计基本地震加速值为0.05g。设计地震分组为第一组。 厂站内进水泵房、配电室抗震设防类别为乙类，其余为丙类。 3.2.5 设计荷载 除设备荷载需根据相关专业提供的荷载条件单以外，均按照《建筑结构荷载规范》的相关规定执行。 3.2.6 结构形式建筑物：采用现浇钢筋混凝土框架结构；屋盖及楼板采用现浇钢筋混凝土梁、板结构；承重结构墙体采用非粘土实心砖墙；非承重结构墙体采用非粘土空心砖墙。构筑物：所有构筑物均采用现浇钢筋混凝土池体结构。废气收集罩：现有SBR池采用钢架结构覆保温板；新建SBR池采用钢筋混凝土结构覆保温板。提升泵房：考虑埋深深度和场地限制，不宜采用大开挖的方式，采用沉井法施工。 3.2.7 基础形式厂区内主要新建生产构筑物根据工艺功能要求和结构计算（详见改良SBR池和D型滤池结构计算书）结果可按片筏基础或箱型基础考虑而不需使用桩基础；生活附属建筑物以独立柱基和条形基础设计。 3.2.7.1矩形水池（改良SBR池）计算书 一、基本资料 1．设计依据: 《给水排水工程钢筋混凝土水池结构设计规程》（CECS 138:2002） 《混凝土结构设计规范》（GB50010—2002） 《地基基础设计规范》（GB50007—2002）《给排水工程结构设计手册》 中国建筑工业出版社 《土木工程特种结构》 2．几何参数: 水池长度: L1 = 100.00 m 水池宽度: W1 = 57.00 m 壁板高度: H1 = 6.50 m 顶板厚: h2 = 200 mm 底板厚: h1 = 500 mm 壁板厚: h4 = 400 mm 垫层厚: h3 = 100 mm 底板外伸: C1 = 1500 mm 基底标高: -3.00 m 地下水位标高: -0.70 m 池内设计水位: Hi = 6.00 m 注： 默认地面标高为±0.00。 3．土层参数: 土的类别: 淤泥和淤泥质土 土的容重: 18.0 kN/m3 饱和土容重: 20.0 kN/m3 地基承载力特征值: 70 kPa 土壤内摩擦角: 30.0° 4．材料参数: 混凝土等级: C30 钢筋混凝土容重: 25.00 kN/m3 钢筋等级: HRB335 钢筋类别: 带肋钢筋 混凝土抗拉强度标准值: 2.01 N/mm2 主筋的弹性模量 : 2.00 × 105 N/mm2 钢筋的相对粘结系数: 1.0 保护层厚度: 顶板上层 40 顶板下层 35 底板上层 35 底板下层 40 长壁板内侧 35 长壁板外侧 35 短壁板内侧 35 短壁板外侧 35 5．其他参数: 壁面温差或湿度当量温差△t: 10.0 ℃ 池顶活荷载标准值: 10.00 kN/m2 水池类型: 污水池 水的容重: 10.00 kN/m3 混凝土线膨胀系数α(10-5): 1.00 混凝土的泊松比μ: 0.20 最大裂缝宽度: 0.20 mm 二、地基承载力计算 1．求解基底压力: 1) 顶板重: Pr = 100.00 × 57.00 × 0.20 × 25.00 = 28500.00 kN 2) 底板重: Pb = (100.00 + 2 × 1.50) × (57.00 + 2 × 1.50) × 0.50 × 25.00 = 77250.00 kN 3) 壁板重: Pw = (2 × 100.00 + 2 × 57.00 - 4 × 0.40) × 6.50 × 0.40 × 25.00 = 20306.00 kN 4) 水池自重: Pp = 28500.00 + 77250.00 + 20306.00 = 126056.00 kN 5) 水重: Ps = (100.00 - 2 × 0.40)(57.00 - 2 × 0.40) × 6.00 × 10.00 = 334502.40 kN 6) 垫层重: Pd = (100.00 + 2 × 1.50)(57.00 + 2 × 1.50) × 0.10 × 18.00 = 11124.00 kN 7) 覆土重: Pf = 23328.00 kN 8) 基底面积: A = (100.00 + 2 × 1.50)(57.00 + 2 × 1.50) = 6180.00 m2 9) 总压力: Fk = Pp + Ps + Pd + Pf =126056.00 + 334502.40 + 11124.00 + 23328.00 = 495010.40 kN 10) 基底压强: Pk = Fk A + Gk = 495010.406180.00 + 10.00= 90.10 kN/m2 2．求解修正后地基承载力特征值: 基础宽度大于3m时或埋置深度大于0.5m时，从荷载试验或其它原位试验、经验值等方法确定的地基承载力特征值，尚应按照下式修正。基础土壤类型为： 淤泥和淤泥质土。 查《地基基础设计规范》表5.2.4得，宽度修正系数ηb = 0.00，埋深修正系数ηd = 1.00。 底边宽度大于6，所以b取6。 基础底面上的加权平均重度γm =18.00 × 0.70 + (20.00 - 10) × 2.303.00 = 11.87 kN/m3 基础底面下土的重度γ = 8.00 kN/m3 修正后的地基承载力特征值： fa = fak + ηb γ(b - 3) + ηdγm(d - 0.5) =70.00 + 0.00 × 8.00 × (6.00 - 3) + 1.00 × 11.87 × (3.00 - 0.5) = 99.67 kN/m2 > 90.10 kN/m2 地基承载力满足要求！ 三、抗浮验算 抗浮全重 Fk = Pp + Pf = 126056.00 + 23328.00 = 149384.00 kN 总浮力 Fw = λ × [(Hw - h1) × L1 × W1 + h1 × A] × 10 = 146850.00 kN < 149384.00 kN 结构整体抗浮满足要求。 3.2.7.2矩形水池（D型滤池）计算书一、基本资料 1．设计依据: 《给水排水工程钢筋混凝土水池结构设计规程》（CECS 138:2002）《混凝土结构设计规范》（GB50010—2002） 《地基基础设计规范》（GB50007—2002） 《给排水工程结构设计手册》中国建筑工业出版社 《土木工程特种结构》 2．几何参数: 水池长度: L1 = 25.00 m 水池宽度: W1 = 10.00 m 壁板高度: H1 = 3.80 m 顶板厚: h2 = 0 mm 底板厚: h1 = 400 mm 壁板厚: h4 = 250 mm 垫层厚: h3 = 100 mm 底板外伸: C1 = 850 mm 基底标高: -2.30 m 地下水位标高: -0.70 m 池内设计水位: Hi = 3.00 m 注： 默认地面标高为±0.00。 3．土层参数: 土的类别: 淤泥和淤泥质土 土的容重: 18.0 kN/m3 饱和土容重: 20.0 kN/m3 地基承载力特征值: 70 kPa 土壤内摩擦角: 30.0° 4．材料参数: 混凝土等级: C30 钢筋混凝土容重: 25.00 kN/m3 钢筋等级: HRB335 钢筋类别: 带肋钢筋 混凝土抗拉强度标准值: 2.01 N/mm2 主筋的弹性模量 : 2.00 × 105 N/mm2 钢筋的相对粘结系数: 1.0 保护层厚度: 顶板上层 40 顶板下层 35 底板上层 35 底板下层 40 长壁板内侧 35 长壁板外侧 35 短壁板内侧 35 短壁板外侧 35 5．其他参数: 壁面温差或湿度当量温差△t: 10.0 ℃ 池顶活荷载标准值: 10.00 kN/m2 水池类型: 污水池 水的容重: 10.00 kN/m3 混凝土线膨胀系数α(10-5): 1.00 混凝土的泊松比μ: 0.20 最大裂缝宽度: 0.20 mm 二、地基承载力计算 1．求解基底压力: 1) 底板重: Pb = (25.00 + 2 × 0.85) × (10.00 + 2 × 0.85) × 0.40 × 25.00 = 3123.90 kN 2) 壁板重: Pw = (2 × 25.00 + 2 × 10.00 - 4 × 0.25) × 3.80 × 0.25 × 25.00 = 1638.75 kN 3) 水池自重: Pp = 0.00 + 3123.90 + 1638.75 = 4762.65 kN 4) 水重: Ps = (25.00 - 2 × 0.25)(10.00 - 2 × 0.25) × 3.00 × 10.00 = 6982.50 kN 5) 垫层重: Pd = (25.00 + 2 × 0.85)(10.00 + 2 × 0.85) × 0.10 × 18.00 = 562.30 kN 6) 覆土重: Pf = 2283.47 kN 7) 基底面积: A = (25.00 + 2 × 0.85)(10.00 + 2 × 0.85) = 312.39 m2 8) 总压力: Fk = Pp + Ps + Pd + Pf =4762.65 + 6982.50 + 562.30 + 2283.47 = 14590.93 kN 9) 基底压强: Pk = Fk A + Gk = 14590.93312.39 + 10.00= 56.71 kN/m2 2．求解修正后地基承载力特征值: 基础宽度大于3m时或埋置深度大于0.5m时，从荷载试验或其它原位试验、经验值等方法确定的地基承载力特征值，尚应按照下式修正。基础土壤类型为： 淤泥和淤泥质土。 查《地基基础设计规范》表5.2.4得，宽度修正系数ηb = 0.00，埋深修正系数ηd = 1.00。 底边宽度大于6，所以b取6。 基础底面上的加权平均重度γm =18.00 × 0.70 + (20.00 - 10) × 1.602.30 = 12.43 kN/m3 3.2.8 设缝 构筑物设置变形缝，其缝宽均为30-50mm；建筑物设置30mm 沉降缝。水池按规范要求设置伸缩缝，橡胶止水带连接，缝间防水做法采用两道防线。 3.2.9 选用材料 （1）钢材 a.钢筋 ф10以下为 HPB235(Q235)，ф10 及以上为 HRB335(20MnSi) b.钢板及型钢 (A3) （2）混凝土标号 a.基础垫层 C15 b.现浇钢筋混凝土构件及基础 C25 c.水池池体 C30 d.对有抗渗要求的池体按相应的标准确定抗渗，一般情况下水池混凝土抗渗标号为S6，并掺一定比例的具有补偿收缩功能的混凝土复合型防水外加剂，提高混凝土的防渗、抗裂性能，要求每立方混凝土的碱含量不得大于三公斤。（3）砖、石标号 承重墙采用非粘土实心砖，地面以上采用Mu10 砖，M5 混合砂浆；地面以下采用Mu15 砖，M10 水泥砂浆。非承重墙采用非粘土空心砖，Mu7.5 砖，M5 混合砂浆。

4.除臭设计 4.1 臭气的来源与成份污水处理设施中臭气的来源为：粗格栅和提升泵房、细格栅和沉砂池、生化池、污泥脱水机房等，常见的臭气成分为：硫化氢、甲硫醇、甲硫醚、氨等。表4-1 污水中各类臭气气物质列表 名称 化学式 分子量 特征气味 氨 NH3 17.0 刺激性 氯 Cl2 71.0 窒息的，刺激性乙基硫醇 CH3CH2-SH 62 烂白菜味 硫化氢 H2S 34 臭鸡蛋味 甲基胺 CH,NH2 31 腐烂，腥味 甲基硫醇 CH3 SH 48 烂白菜味 粪臭素 C9H9N 131 粪臭味，恶心 硫甲酚 CH3-C6H4-SH 124 腐臭 二甲基胺 (CHa)2N 44 鱼腥味 三甲基胺 (CH3)3N 59 刺激性，腥味据有关资料介绍，从成分来看NH3的浓度最高，其次是H2S；而从臭气的强度来看甲硫醇最大，其次是H2S（其臭气强度达到了强臭的程度）。长泥龄污水处理工艺（如氧化沟）所产生的臭气浓度低于短泥龄处理工艺（如曝气池），厌氧处理工艺所产生的臭气强度要比好氧处理强。根据类比调查数据，确定教场山污水处理厂产生的臭气污染源强如下 表4-2 教场山污水处理厂产生的臭气污染源强表 建成时期 处理工艺处理污冰量 占地面积 污染物产生强度 NH3 H2S 一期、二期 氧化沟 2万m3/d 30000 m2 0.437KG/H 0.009kg/h 三期 改良型SBR 3万m3/d 24700m2 0.873kg/h 0.018kg/h 四期 改良型SBR 3万m3/d 20100m2 0.873kg/h 0.018kg/h 一期、二期要拆除，三期和三期合计 6万m3/d 44800m2 1.746kg/h 0.036kg/h 4.2 废气排放标准对污水处理厂相应构筑物排放的废气密闭后收集处理，从根本上减少有害废气无组织排放的方式和排放量。臭气处理后，污水处理厂废气的排放执行GB18918-2002《城镇污水处理厂污染物排放标准》，其中甲硫醇参考GB14554-93《恶臭污染物排放标准》。本项目所在地位于GB3095二类区，执行二级标准，具体标准列于下表。表4-3 废气排放标准（单位：mg/m3） 序号 控制项目 二级标准 1 氨 1.5 2 硫化氢 0.06 3 臭气浓度（无量纲） 20 4 甲烷（厂区最高体积浓度%） 1 4.3 污水厂臭气量的确定 表4-4 校场山污水处理厂各类气源的臭气量 序号 名 称构筑物尺寸 数量 臭气空间 换气率 次/h 气量 m3/h 1 粗格栅及提升泵房 L×B×H=12.4209.8m 1 12.4204+492.4 8 8700 2 细格栅间 L×B×H=10.8×6.2×7.5m 1 4.4120.6+103.50.6+4.44.52.4 8 800 3 旋流沉砂池 φ×H=Φ4.87m×3.8m 2 3.14×2.435×2.435×0.6 ×2 8 180 4 新建SBR池1-2号 L×B×H=57.025.06.5m 2 （57.0250.54+6000） 4 12000 5 新建SBR池3-4号 L×B×H=57.025.06.5m 2 （57.0250.54+6000） 4 12000 6 新建储泥池 L×B×H =5×5×4.5 1 551.51 6 225 7 新建脱水机房 L×B×H =31×12×9.2 1 11×7×4 20 6160 8 现有SBR池 L×B×H=54.025.06.5m 4 (54.025.02.2 ) 4 4 47520 9 现有贮泥池 L×B×H =14.5×5×4.5 2 14.550.62 6 550 10 现有脱水机房 L×B×H=24×22.5×8.2 1 11×7×4 20 6160 11 污泥堆棚 L×B×H =1898.2 1 1898.2 8 10600 合 计 104895 4.4 除臭工艺说明 生物土壤法除臭工艺特别适合于臭气处理量大，并有绿化覆盖要求的场合。如污水处理厂、垃圾填埋场等。作为国际上较为成熟的生物土壤除臭工艺，生物土壤除臭处理系统无废水、废渣和其他任何二次污染，处理系统寿命在20年以上。 4.4.1 生物土壤法除臭工艺 图4-1 生物土壤法除臭工艺流程图 4.4.2 生物土壤法除臭原理臭气化合物，主要包括硫化氢和易挥发性有机气体（VOC），根据GB14554-93，在污水厂环境中需要对以下八种气体的排放和臭气浓度做到强制性要求：氨、三甲胺、硫化氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯。为了处理以上各种具有恶臭气味的气体，特殊配制的活性土壤中培养了多种自养性的微生物。以上各种对人体呼吸系统、消化系统等产生重大有害作用的恶臭气体，对于这些活性微生物而言，却是它们赖以生存的基础养料。微生物通过吸收以上各种有机和无机成分在体内合成继续存活所必需的有机养料。臭气化合物向上流动穿过生物过滤器填充介质，并暂时地或者吸附在孔道表面、或者吸附在微生物细胞表面、或者吸附在薄膜水层中，这些薄膜水层形成在颗粒表面与细菌表面。在被微生物吸收前，污染气体分子在空气和滤体介质间被分配多次。生物滤体是一个合成土壤或堆层，在滤体层下面铺设分布的多孔管和一层粗粒的介层。污染气体通过管子由风机排入多孔管再缓慢的分解入生物滤体层。当污染气体的分子透过生物滤体层时，生物滤体的微生物将这些分子消除。被微生物吸收后，有机气体参与微生物代谢，自身被氧化为CO2和H2O。这些微生物产于当地，且在我们的环境中普遍存在。生物过滤器的介质为微生物进行代谢提供氧气、水分和矿物营养成分。在生物过滤器中，有机气体被降解为CO2、H2O和微生物细胞生物质。生物过滤器可能需要几天的连续运行以取得所要求的臭气控制性能。初始适应期间，在土壤介质中形成了广泛的微生物种群。生物过滤介质必须有适当的湿度以利于微生物生存。增湿器喷嘴和灌溉系统组合在一起能够确保生物过滤介质足够的湿度。 4.4.3 生物土壤法除臭工艺特点 20年的滤体寿命：经一次性的植入并形成的生物活性土壤滤体在正常的控制和维护下能长期保持良好的运行状态，即使系统停用一段时间或在各种气候条件现均能有效工作20年以上。与其它各种工艺相比较，生物土壤法除臭工艺具有以下明显的优势： 1、高效－能有效地去除各种城市和工业污水臭气类物质，处理效率能够高达95%~99%以上，能满足世界各地最严格的环保要求。 2、永久－保证生物土壤除臭系统能有效运行20年。 3、维护简单－采用生物土壤为除臭介质，无二次污染。 4、经济－无复杂的控制要求，维护量极少，运行稳定，运行费用低。 5、全天候－适合各种天气和间断运行的条件。生物土壤滤体除臭系统在长时间（几个星期甚至半年）停止运行后再启动能迅速达到很好的处理效果。 4.5 除臭系统描述 4.5.1 密封系统 4.5.1.1预处理区粗格栅采用立面密封。长*宽*高＝9*4*2.4米，密封材料主体为：内层有机玻璃钢板、外层镀铝锌彩钢板。组装式结构，以便于设备检修时快速吊装。细格栅采用立面密封。长*宽*高＝4.5*4.4*2.4米，密封材料主体为：内层有机玻璃钢板、外层镀铝锌彩钢板，便于设备检修时快速吊装。进水泵房，可在其土建施工时一次性对臭气源进行密封。密封材料主体为混凝土，对于潜水泵等运行设备部位以及检修人孔部位，则采用玻璃钢盖板结合透明有机玻璃，以便于设备的观察和检修。旋流沉砂池，采用内层玻璃钢板、外层镀铝锌彩钢板密封。 4.5.1.2现有SBR池现有SBR池为敞开式，采用池顶加盖密封方式，密封材料采用内层玻璃钢板、外层镀铝锌彩钢板，以便于施工。密封材料中间内衬泡沫隔热保温层。预计夏季高温时生化池可降低10°C，可以有效防止因温升导致微生物失活。 4.5.1.3新建SBR池新建的SBR池，设计为混凝土全密封形式，施工时一并进行。密封材料主体为混凝土，混凝土顶板上层铺设泡沫隔热保温层。对于滗水器、搅拌器等运行设备部位以及检修人孔部位，则采用玻璃钢盖板结合透明有机玻璃，以便于设备的观察和检修。 4.5.1.4泥处理区现有和新建污泥脱水机房，分别用透明有机玻璃对污泥脱水机房的两台脱水机进行整体立面密封，长*宽*高＝11*7*4米。顶部的钢梁及盖板均为活动式，以便于设备检修时的快速吊装。污泥堆棚，因有污泥运输车通行，不宜局部密封，对堆棚进行整体臭气收集。污泥诸泥池，现有污泥诸泥池已密封；新建污泥诸泥池；与现有污泥诸泥池一样，设计为混凝土全密封形式，施工时一并进行。 4.5.2 收集系统收集风管采用玻璃钢管，支管上设置闸板阀调节风量。 4.5.2.1预处理区新建粗格栅及提升泵房一座、细格栅及曝气沉砂池一座，将二构筑物臭气各自收集后通过总母管并入一除臭设备CX-1。 4.5.2.2现有 SBR池 现有SBR池四座。因臭气量大，且各池气量峰值交错出现，故每池各自收集臭气分别进入其除臭设备CX-2-1、CX-2-2 CX-2-3、CX-2-4。 4.5.2.3新建SBR池新建SBR池四座。将每两座池子的臭气收集后分别进入其除臭设备CX-3-1、CX-3-2。 4.5.2.4泥处理区现有污泥诸泥池（在已密封的混凝土池顶北侧开一吸风口）一座、新建污泥诸泥池一座、新建脱水机房（将新建二台脱水机整体密封）一座，将三构筑物臭气各自收集后通过总母管并入一除臭设备CX-4-1。将现有二台脱水机整体密封空间臭气与污泥堆棚的臭气收集后进入其除臭设备CX-4-2。 4.5.3土壤滤体土壤滤体介质的用料由南京博恩公司提供，滤层厚度1.2 m～1.5m。 土壤滤体的草坪能够适应系统安装环境的气候条件。滤体的使用寿命20年以上。 滤体系统在有效寿命时间内不会板结，粘聚。 4.5.4 排气和布气管道系统风门的开度可调节，且具有开度显示，风门材料为玻璃钢。与设备连接的接口采用柔性接头连接。管道和管配件由同一制造商提供。管材树脂中均匀加入不少于2%的炭黑以防紫外线。 主气管所用高密度聚乙烯管符合AASHTO M294，S标准。主气管与布气支管的连接采用焊接方式，接头处不焊接短管。管与管的连接用HDPE防水密封套。布气支管为HDPE波纹管，表面布有出气微孔，符合AASHTO M252，Type CP标准。管与管的连接用HDPE防水密封套。 4.5.5 加湿和草坪喷洒水系统加湿系统能持续运行且包括：控制隔离阀、Y型滤网、接头、法兰管、喷嘴组件。法兰管和喷嘴组件安装在风机管道上。喷雾喷嘴能方便地从管道中取出，以便检查和维修而不用拆卸管道，同时不能影响处理系统运行。加湿系统的喷嘴能靠正常水压就能喷出中空锥形的细雾。喷嘴材料为SS316且带有滤网。安装一套草坪喷洒系统。草坪喷洒水系统包括喷洒头、电磁阀、喷洒时间控制器和PVC管及元件。 4.5.6 出风风机出风风机由玻璃钢制成，适合室外安装，外壳为304不锈钢。叶轮进行平衡校正，转速满足最高转速的110%。叶轮有足够的刚度，搬运和运转中不得产生变形。 离心风机进行运转试验。 4.5.7 控制系统 （1）每套除臭装置配一套就地控制箱，户外型，防护等级IP65；柜体材质：SS304； （2）控制柜的工作电源：AC 380/220V ( 三相四线 ). 50HZ，采用下进下出电缆进出线方式，全压直接启动；（3）控制箱接受电源侧应设总空气开关,总空气开关应有短路及过载保护。 （4）控制箱箱面设开--停按钮, 自动-手动转换开关, 紧急停车按钮； （5）各除臭装置具有手动、自控、远程三种控制方式；（6）就地控制箱预留与中心控制室状态显示的接口。电控箱设向PLC传送自动/手动、运行、过载，风机电机故障等无源触点的状态信号，并接收PLC的开、停命令；（7）喷淋系统根据实际运行情况间歇喷淋，喷淋强度和时间为自动可编程控制。 4.6 生物土壤除臭工艺设计 4.6.1 土壤除臭设备配置土壤处臭设备共未分7个位置布置，详见除臭设备平面布置图。 表4-5 土壤处臭设备配置表 4.6.2 土壤处臭设备参数 表4-6 土壤处臭设备参数表 4.6.2.1预处理区 土壤除臭系统CX-1安放位置：预处理区附近相应位置（见除臭设备平面布置图）。 数量：1 套，技术规格分别如下： A、生物土壤滤床 臭气流量 9680m3/h 生物滤体介质 活性土壤 介质寿命 >20年 滤体面积 ≤160m2 滤床厚度 1.5米 要求提供的市政服务设施 水和电 燃料要求 无 人工 0.5小时/周 最终去除效率≥ 99% 配套风机 1台 B、玻璃钢侧吸式离心风机 流量: 9800m3/hr 压力: ≤2500 Pa 材质: 玻璃钢 供电要求: 380V/3/50 配套风机包括: 1) 风机本体 2) 轴承座 3) 马达和露天防护 4) 调节风门 4.6.2.2 水处理区I （现有SBR池）土壤除臭系统CX-1，CX-2、CX-3、CX-4安放位置：现有SBR池附近相应位置（见除臭设备平面布置图）。 数量：4 套，每套技术规格分别如下： A、生物土壤滤床 臭气流量 11800m3/h 生物滤体介质 活性土壤 介质寿命 >20年 滤体面积 ≤200m2 滤床厚度 1.5米 要求提供的市政服务设施 水和电 燃料要求 无 人工 0.5小时/周 最终去除效率≥ 99% 配套风机 1台 B、玻璃钢侧吸式离心风机 流量: 12000m3/hr 压力: ≤2500 Pa 材质: 玻璃钢 供电要求: 380V/3/50 配套风机包括: 1) 风机本体 2) 轴承座 3) 马达和露天防护 4) 调节风门 4.6.2.3 水处理区II （新建SBR池）土壤除臭系统CX-3-1、CX-3-2安放位置：新建SBR池附近相应位置（见除臭设备平面布置图）。 数量：2 套，每套技术规格分别如下： A、生物土壤滤床 臭气流量 12000m3/h 生物滤体介质 活性土壤 介质寿命 >20年 滤体面积 ≤200m2 滤床厚度 1.5米 要求提供的市政服务设施 水和电 燃料要求 无 人工 0.5小时/周 最终去除效率≥ 99% 配套风机 1台 B、玻璃钢侧吸式离心风机 流量: 12000m3/hr 压力: ≤2500 Pa 材质: 玻璃钢 供电要求: 380V/3/50 配套风机包括: 1) 风机本体 2) 轴承座 3) 马达和露天防护 4) 调节风门 4.6.2.4 污泥处理区II 土壤除臭系统CX-4-1、CX-4-2安放位置：泥处理区附近相应位置（见除臭设备平面布置图）。 数量：2 套，每套技术规格分别如下：土壤除臭系统CX-4-1 A、生物土壤滤床 臭气流量 6935m3/h 生物滤体介质 活性土壤 介质寿命 >20年 滤体面积 ≤115m2 滤床厚度 1.5米 要求提供的市政服务设施 水和电 燃料要求 无 人工 0.5小时/周 最终去除效率≥ 99% 配套风机 1台 B、玻璃钢侧吸式离心风机 流量: 7000m3/hr 压力: ≤2500 Pa 材质: 玻璃钢 供电要求: 380V/3/50 配套风机包括: 1) 风机本体 2) 轴承座 3) 马达和露天防护 4) 调节风门 土壤除臭系统CX-4-2 A、生物土壤滤床臭气流量 16760m3/h 生物滤体介质 活性土壤 介质寿命 >20年 滤体面积 ≤280m2 滤床厚度 1.5米要求提供的市政服务设施 水和电 燃料要求 无 人工 0.5小时/周 最终去除效率≥ 99% 配套风机 1台 B、玻璃钢侧吸式离心风机流量: 17000m3/hr 压力: ≤2500 Pa 材质: 玻璃钢 供电要求: 380V/3/50 配套风机包括: 1) 风机本体 2) 轴承座 3) 马达和露天防护 4) 调节风门

5. 电气设计 5.1 设计依据 （1）《10kV及以下变电所设计规范》 GB 50053-94 （2）《电力装置的继电保护和自动装置设计规范》 GB 50062-92 （3）《供配电系统设计规范》 GB 50052-95 （4）《低压配电设计规范》 GB 50054-95 （5）《通用用电设备配电设计规范》 GB 50055-93 （6）《电力工程电缆设计规范》 GB 50217-94 （7）《爆炸和火灾危险环境电力装置设计规范》 GB 50058-92 （8）《工业企业照明设计标准》 GB 50034-92 （9）《民用建筑照明设计标准》 GBJ133-90 （10）《建筑防雷设计规范》 GB 50057-2000 （11）《给水排水设计手册》（第8册：电气与自控）等。 5.2 设计范围 在与慈溪市供电局(见附件六慈溪市慈明电力设计咨询有限公司设计的供电设计方案)商讨后，慈溪市污水处理厂只能有一个总进线源，所以原有高压总进线撤消，重新整改为一个总进线源，对一期、二期、三期和四期共8万m3/d的全部污水设备进行配电，同时预留一定余量。设计范围包括四期新增的高低压电气设计，四期的工业设备动力负荷设计。一期、二期、三期的配电高压端整改和全厂辅助照明线路的整改。一期、二期的工业动力负荷不做改变。三期的工业设备动力负荷部分整改。按照可研意见：总变配电室10千伏进户电源电缆终端头作为工程设计分界点，电源终端头以上部分电源外部线路由业主负责实施。具体设计范围包括：一期、二期、三期高压供电，四期高低压供电，厂内变电所与变配电装置，电气设备供配电及控制，电缆敷设，室内外照明，节能措施，防雷与接地，通讯与报警。 5.3 供电原则供配电系统设计根据本工程的特点、规模和发展规划，做到近远期结合，以近期为主。做到安全可靠，技术先进和经济合理，并采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。 5.4 电力负荷本污水处理工程将已建的三期和正在筹建的四期预处理系统重新整合为一个新的预处理系统，三期的部分预处理设备将会折旧，容量也可以重新利用。全厂所有用电设备均为 380/220V低压设备，单台电机最大功率160.0kW。电气负荷统计详见表5-1，经负荷计算，计算结果如下：设备安装总容量为1494.47kW，计算功率约675.88kW，补偿后计算容量为750.0KVA。 表5-1 电气负荷统计表 设备名称装机功率（kW） 使用系数 计算功（kW） 使用功率 使用台数 备用功率 备用台数 一、粗格栅井 钢丝牵引式除污机 1.5 2 0.8 2.4 无轴螺旋输送机 2.2 1 0.6 2.64 铸铁镶铜方闸门 0.75 4 0.05 0.15 电动葫芦 3 1 0.01 0.03 二、提升泵房 污水提升泵 45 4 45 1 0.70 126 电动葫芦 3 1 0.01 0.03 壁式轴流通风机 1.1 2 0.5 1.1 蝶阀DN500 1.1 6 0.05 0.33 三、细格栅井 转鼓式细格栅机 1.5 2 0.8 2.4 无轴螺旋输送机 2.2 1 0.6 1.32 四、旋流沉砂池 沉砂器 0.75 2 0.8 1.2 除砂泵 4 2 0.8 6.4 砂水分离器 0.37 1 0.8 0.29 五、改良SBR池 潜水搅拌机 4 8 0.8 25.6 剩余污泥泵 4.5 4 0.8 14.4 硝化液/污泥回流泵 4 4 4 4 0.8 12.8 滗水排水堰 1.5 4 0.5 3 六、斜管沉淀池 反应搅拌机 0.55 2 0.7 0.77 卧式排泥泵 22 2 22 2 0.7 30.8 七、D型滤池 蝶阀DN500 1.1 10 0.3 3.3 蝶阀DN300 0.75 10 0.3 2.25 八、紫外线消毒池 紫外消毒装置 10 1 0.8 8 九、滤池反冲洗泵房/滤池反冲洗中间水池 卧式反冲洗泵 18.5 1 18.5 1 0.05 0.925 反冲洗鼓风机 55 1 55 1 0.05 2.75 蝶阀DN300 0.75 2 0.05 0.075 电动葫芦 3 1 0.05 0.15 壁式轴流风机 1.1 2 0.5 1.1 十、储泥池/杂水池/滤带冲洗水中间水池 污泥螺杆泵 7.5 1 7.5 1 0.65 4.875 杂水提升泵 7.5 1 7.5 1 0.65 4.875 滤带冲洗泵 5.5 1 5.5 1 0.4 2.2 潜水搅拌机 1.5 1 0.5 0.75 十一、鼓风机房 离心鼓风机 160 2 160 1 0.75 240 电动葫芦 3 1 0.01 0.03 壁式轴流风机 1.1 1 0.5 0.55 十二、变配电间 壁式轴流风机 1.1 2 0.5 1.1 十三、污泥浓缩脱水机房 带式浓缩脱水一体机 6.25 1 6.25 1 0.8 5 混合反应槽 0.55 1 0.55 1 0.5 0.275 空压机 3 1 3 1 0.5 1.5 水平皮带输送机 1.1 2 0.8 1.75 PAM干粉投加系统 1.1 1 0.5 0.55 PAC配药装置 2.2 1 2.2 1 0.6 1.32 PAM加药泵 1.1 1 1.1 1 0.5 0.55 PAC加药泵 0.55 2 0.5 0.55 壁式轴流风机 1.1 2 0.5 1.1 电动单梁悬挂式起重机 20 1 0.02 0.4 全厂照明 160 0.65 104 小计 991.87 372.1 597.58 十四、除臭设备 侧吸式离心风机 11 1 0.6 6.6 侧吸式离心风机 15 6 0.6 54 侧吸式离心风机 7.5 1 0.6 4.5 侧吸式离心风机 22 1 0.6 13.2 小计 130.5 78.3 总计 1122.37 372.1 675.88 总装机容量 1494.47kW 5.5 电源情况及负荷等级本污水处理厂是慈溪市重要的污水处理设施，电源长时间停电会造成污水厂的工艺处理过程紊乱，严重影响出水达标排放，因此本工程负荷等级按二级负荷考虑，两路10kV电源引自本地电力网络，电源供电能力应满足二级负荷供电的要求。 5.6 高低压配电系统考虑到慈溪市污水处理厂只能有一个总进线源，该改建工程配电系统对一、二期三期和四期的工业用电设备和全厂的辅助照设备进行配电，同时还留有一定的余量，为以后拆除氧化沟区块内的新建设施提供配电。同时，因为工艺方面对全厂的预处理系统进行整合，把原有的和准备新建的预处理系统进行合并，新建一个大的预处理系统，来对全厂的所有来水合理配置。四期的脱水机房在三期的脱水机房的对面（四期用地）新建。电气部分也将对新建预处理系统的设备进行统一配电。新建的四期污水处理系统的最高用电负荷集中在鼓风机房，其它用电负荷较为集中在提升泵房、脱水机房。综上考虑，变配电站设置在负荷中心，靠近鼓风机房的位置独立建设。 5.7 高压配电 在污水处理厂新建10/0.4kV变电所一座，负责向全厂的低压负荷供电。位于变配电室，室内变压器容量为 2×800Kva，近期一用一备，等拆除区块有了新的用电设施时，变为两台同时工作。三期的两个2×400kVA变压器仍然保留，两台同时工作，其中高压端电接线由新建的变配电室的出线柜引出。新增变压器选用SC（B）10型干式变压器，户内安装。正常情况下，两个变电所的两台变压器在建成后一用一备，拆除区块有了新增用电设施时，两台同时运行，当一台检修或故障时，甩掉三级负荷另一台变压器可满足全部的二级负荷用电。高低压配电配置见高低压系统图附图，高低压配电详细设计最后由业主指定的设计单位提供。 5.8 低压配电低压配电系统为380/220V中性点直接接地系统。新建的污水处理工程共设一个配电中心，位于低压配电室。 380/220V带电导体为三相五线制，采用TN-S系统接地型式；低压设集中无功补偿装置，使补偿后功率因数大于0.90。低压系统进线及母联开关采用智能型万能断路器。低压配电柜采用抽出式MNS柜，主要元器件采用ABB或施耐德。根据系统及变压器容量、电动机功率以及工艺要求，确定电机的起动方式，30kW以上电动机采用软启动器启动，对有工艺要求的电机采用变频器启动，其它电动机均采用直接启动。 5.9 设备控制 10KV配电装置断路器均采用开关柜就地控制，直流操作，操作电源由装在变配电室内的直流屏供给，操作电源为直流220V；高压断路器为真空开关，弹簧储能操作机构。污水处理厂工程范围内的用电设备电压均为380/220V。各运转设备控制均采用PLC自动及手动两种方式，就地设事故按钮。 5.10继电保护 10KV配电系统采用真空断路器与综合继电保护装置配合实现短路速断及延时过电流保护，其中变压器除设电流速断及延时过电流保护外，还另设变压器的温度保护。低压配电系统采用自动开关的速断、短延时及长延时电流脱扣器，实现对低压配电系统及用电设备的短路及过载保护。其中变压器低压侧总开关设电流速断、过电流短延时及过负荷长延时的三段保护，其他配电开关设短路及过载保护。 5.11无功功率补偿无功功率补偿采用低压并联自愈式电容器自动补偿，在低压配电系统的两段0.4KV母线上分别装设两台电容器屏，集中补偿。无功补偿装置采用自动无功功率补偿控制器，根据用电负荷功率因数的变化，自动切换投入电容的组数，保证功率因数Cosφ≥0.9。 5.12电能计量 污水处理厂工程的电能计量方式为高供高计，在每路10KV进线均设置计量柜。 5.13测量仪表与显示高压柜设综合继电保护装置测量10KV电流、电压、有功、无功功率及断路器的状态信号。低压配电柜总进线上显示总进线三相电流、电压；馈线单相电流就地显示（主要设备）。各工艺设备设置信号显示运行状态并远传计算机。 5.14照明 全厂照明配电由低压配电室MNS柜引出，供生产车间、生产辅助楼、传达室及厂区路灯照明。 灯具选配： ⑴.生产车间选用防水防尘防腐型工厂灯。 ⑵.生产辅助楼、选用双管荧光灯。 ⑶.厂区路灯选用庭院灯和高杆路灯相结合的方式。 ⑷.绿化带选用草坪灯。 ⑸.污水处理池顶选用广告投光灯（金属卤化物灯）。 ⑹.中控室，配电室等重要场所设应急照明灯。照度根据建筑照明设计标准及民用建筑电气设计规范要求的照度标准设计。 5.15 电缆选配及敷设方式 1.电缆选配 ⑴. 高压电缆采用YJV-8.7/15KV型。 ⑵. 低压动力电缆采用YJV-0.6/1 KV型。 ⑶. 控制电缆采用KVV-0.45/0.75KV型。 ⑷. 照明导线选用聚氯乙烯绝缘BV电缆。 2 .敷设方式 ⑴.户外电缆主干线采用电缆沟敷设。由电缆沟引至水泵或机电设备的支干线采用钢管保护埋地敷设（保护钢管内径不小于电缆外径的1.5倍）。 ⑵.室内电缆室内电缆桥架或穿镀锌钢管的敷设方式综合使用。照明线路在户外共用动力电缆的电缆沟，引至电线杆或室内的支线采用钢管埋地敷设，室内照明采用预埋PC管暗敷或塑料线槽明敷。 ⑶.在特殊场合，如酸碱腐蚀性强的场所，电缆保护管选用PVC塑料管。 5.16电气与控制全厂工艺设备均采用手动机旁控制与单元可编编程控制器集中自动控制相结合的方式。在就地机旁按钮箱上设有的转换开关，当转换开关处于手动位置时，可在机旁控制；当转换开关处于自动位置时，可编程控制器按予先设置的程序进行自动控制或在中控室监控计算机由操作人员远程控制。鼓风机、混合液回流泵、设置变频调速控制（选用ABB风机水泵专用系列）。其他电机30kW以上采用软启动器启动，30kW以下直接起动。 5.17非线性负荷谐波情况及防治厂区供配电系统中有大容量照明设备、可控硅、整流换流设备等，这些电气设备均会产生多次谐波对供配电系统内电气装置和邻近其他用户构成危害。抑制谐波的措施有： （1）选用D,Yn11接线组别的干式电力变压器。 （2）采用低压无功补偿电容器组串联电抗器。（3）变频设备装设抑制谐波的电抗器。 5.18节能措施 （1）变配电室靠近负荷中心，减少线路损耗。（2）采用节能、高效型电气设备，如节能型变压器等。 （3）主体专业要求变频的机泵，设调速装置。 （4）照明选用高效节能的照明光源。（5）变电所低压母线设无功功率集中补偿装置，以提高功率因数，降低电能损耗。 5.19 防雷、防静电及接地（1）泵房及配电室、综合楼顶设避雷带，厂区所有建筑物及各单体均接成统一的防雷接地系统，接地电阻小于1欧姆。（2）各建筑物，构筑物的防雷设计充分考虑厂区的地理位置及厂区的环境特点，屋顶设避雷带防直击雷，建筑物内的主要金属物做接地防雷电感应，并对进出建筑物的金属管道等做接地防雷电波侵入，低压线路（铠装电力电缆）采用埋地敷设引入时，在入户端将金属外皮接地防雷电波侵入。在低压电源进线处或装有电子设备的电源侧设电涌保护器。 （3）接地极采用φ50×2500镀锌钢管，接地线采用40×4镀锌扁钢。（4）凡正常不带电，而当绝缘破坏有可能呈现电压的一切电器设备金属外壳均作可靠接地。（5）本工程采用三相五线制(TN-S)接地方式，其专用接地线（PE线）的截面规定为 当相线截面≤6 mm2时， PE线与相线相同当相线截面为16-35mm2 时, PE线为16mm2 当相线截面大于35mm2时，PE线为相线截面的一半。（6）电气工作接地、保护接地、防雷防静电接地、仪表及电信系统接地相互连接组成接地网，接地电阻不大于1Ω。 5.20火灾报警系统在中心控制室设火灾报警控制器一台，在中心控制室、变压器室、低压配电室等房间设置火灾报警探测器，在厂区设置火灾报警按钮。 5.21电气防火防爆及安全设计污水处理厂生产装置区主要采用电话人工报警系统，火灾报警确认后由中控室值班人员电话通知消防装置值班人员并启动消防系统，在关键区域设置火灾自动报警系统。（1）污泥处理系统的设备及管道均设有跨接和防静电挤地装置，按有关防雷接地规范的要求对建筑物采取相应的避雷措施。（2）本工程采用TN-S接地系统，该系统的中性线与保护线分开。 （3）建筑内所有设施做总等电位连接。（4）采用建筑物避雷针（带）、建筑物基础钢筋、户外接地极辅助接地装置有效连接的共用接地系统，接地电阻不大于１欧姆。（5）采用铠装金属封闭移开式，具有五防功能；继电保护采用微机型综合保护装置。低压开关柜选用MNS固定分隔或抽出式开关柜。（6）采用免维护带防护罩环氧树脂浇注型干式变压器。

6.自控及仪表 6.1设计依据 1、自控设计依据工艺方案及工艺对自控系统的要求并考虑污水厂运行管理的具体运行情况，结合自控仪表的特点进行设计。 2、依据相关的设计规范： （1）《分散型控制系统工程设计规定》 （HG/T20573-94） （2）《自动化仪表选型规定》 (HG/T20507) （3）《仪表配管、配线设计规定》 （HG/T20512） （4）《仪表系统接地设计规定》（HG/T20513） （5）《电力工程电缆设计规范》 （GB50217-94） （6）《仪表供电设计规定》 （日620509-92）（7）《建筑物防雷设计规范》 （GB50057-94 2000年版） （8）《可编程控制器系统工程设计规定》（HG/T20700-2000） （9）《自动分析器室设计规定》 （HG20517-2000）（10）《自动化仪表工程施工及验收规范》 （GB50093-2002） （11）《污水综合排放标准》 （GB8978-1996） 6.2自控设计 6.2.1自控系统设计范围 按工艺要求完成自控系统的设计，范围如下： 1、根据电气设备的运行要求及主要工艺参数的控制要求，设置自动控制和自动调节系统。 2、污水处理厂厂区范围内的检测仪表。 3、污水处理厂厂区范围内的红外闭路电视监控系统。 4、全部检测仪表及电气设备的运行信号的传送和显示。 5、污水厂现场级、管理级的数据传输及通讯系统。 6.2.2工艺对自动控制的要求 本污水处理厂的污水处理四期筹建规模为3万m3/d ，近期总规模为8万m3/d，雨污实现分流后，规模为6万m3/d,是慈溪市重要的环境保护工程，应具有较高的管理与自动化控制水平。自控系统选择最新技术制造的、在今后相当长一段时间内可保持其技术先进性、具有良好开放性和扩展性能的西门子S7-300系列产品。系统构成能适应计算机、网络发展的趋势，实现全厂生产、管理自动化，保障污水处理厂运行安全、可靠的运行，确保出水水质稳定。同时，充分考虑经济适用性和远期工程的发展的需要。根据工艺要求，对重要的工艺参数在中心控制室进行集中监控，对主要工艺过程进行自动监控和数据管理，对次要参数就地指示。整个自动控制系统按照“集中管理，分散控制”的原则，采用DCS分散型PLC控制系统，网络传输采用工业以太网，通讯介质采用多膜光纤。其中生化处理系统的撇水器、污泥脱水系统的脱水机、PAM配置及投加等系统自配PLC控制柜，控制柜引出的控制信号通过网络通讯接口及通讯介质均传输到中心控制室集中监控。 PLC各I/0采集站的输入与输出采用控制电缆（屏蔽型）连接一次设备，控制电缆沿电缆沟、桥架或穿管敷设。 6.2.3自控系统组成本次自控主要是对四期进行整合。中心控制室就设在三期的控制室中；设三个DCS分散型PLC控制站，集成PLC的CPU、I/O模块、通讯模块等，能够独立完成控制功能，三个PLC控制站分别设在滤池反冲洗泵房配电间、组合池现场、污泥脱水配电间等区域。污水处理厂现场仪表测量信号首先传输到各个现场PLC控制站的I/O模块，再通过网络集中传输到中心控制室。在中心控制室内设置一套计算机监控管理系统，完成对工艺过程的集中监控与管理，包括两台双机热备工业控制型管理计算机，UPS电源，打印机，网络交换机，操作台等。四期计算机自控系统在与污水厂管理层探讨后，为了不影响原三期工作运行，在三期中心控制室空余位置再增加一套四期控制系统。四期污水控制系统为二级分布控制系统，中心控制室的计算机为第一级，PLC控制器为第二级。从控制方式上可分为三级，即：计算机远程控制（遥控）、PLC控制器自动控制和现场控制箱/柜人工手动控制。其中人工手动控制优先级最高，计算机远程控制次之，自动控制的优先级最低。 1.计算机远程控制中控室计算机控制为远程遥控方式。监控计算机模拟显示泵、潜水搅拌机、鼓风机、压滤机等所有电气设备的运转和流量显示；排放口pH、COD、TP、TN和流量的在线监测显示，能采集、处理整个污水厂过程的数据，在显示器上动态显示设备运行状况、工作状况及各类参数的实况，根据这些参数自动启/停相关设备。一旦发生故障报警，计算机就会自动显示报警点，发出语音报警。除此之外，操作人员还可以在监控计算机上通过键盘发出控制指令至PLC控制器，远程遥控相关设备的工作。在控制图形上通过鼠标或键盘对工艺参数进行修改，对工艺过程和控制设备进行控制和调节。 2.分控站根据工艺流程和总平面布置，以就近采集和单元控制为划分区域的原则，PLC控制器自动控制和现场控制箱/柜人工手动控制为分站控制方式。 PLC控制器自动控制：设备通常处于自动控制方式下，PLC采集现场数据，经分析处理，不需要人工干预，自动启/停相应的设备，使设备按预定的工艺流程进行生产。现场控制箱/柜人工手动控制：通常在设备处于检修、手动工况时采用人工控制。此时，操作人员可通过现场控制箱/柜上的按钮启/停相应的设备。 6.2.4主要设备自动控制 1.格栅自动控制系统 对格栅和细格设置四种控制方式：水位差控制、时间控制、遥控、手动控制。根据水位差测量仪测的格栅前后水位差值自动控制机械格栅的运行，即水位差达到设定值时，自动启动格栅。当机械格栅停止运行的时间超过设定值时，系统转为时间控制，此时限为可调式设计。 PLC系统将根据软件程序自动控制栅渣输送机、机械格栅的顺序启动、运行、停车以及安全联锁保护。 2.潜污泵自动控制系统根据液位测量仪测的提升泵房水位值自动控制多台水泵轮值运行。当提升泵房水位高至某一设定值时，PLC系统将按软件程序自动增加潜污泵的运行台数；相反，当泵房水位降至某一设定值时，PLC系统将按软件程序自动减少潜污泵的运行台数。同时系统积累各个水泵的运行时间，自动轮换潜污泵，保证各泵积累运行时间基本相等，使其在最佳运行状态。当水位降至干运转水位时，自动控制全部水泵停止运行。 3.鼓风机变频调速自动控制系统根据SBR池硝化和硝化所需曝气要求，事先设定各池ORP值，按照运转过程中ORP值变化来控制鼓风机的运行台数及运转时间。在工艺过程进入控制程序后，ORP可以在线设定，鼓风机运转时间和风量可以根据现场实际情况调整。 4.混合液回流泵自动控制系统为保证缺氧池中污泥混合液浓度在工艺生产要求的范围内，采用比例控制的方式。根据缺氧池的反硝化效率，通过控制回流泵的运行台数及运行时间，实现进水量与混合液回流量的合理配比，从而保证缺氧池脱氮处理效率。 5.成套设备PLC控制系统生化处理系统的撇水器、污泥脱水系统的脱水机、加药系统的PAM投加系统等配置设备成套PLC控制系统，其控制信号均集中到中心控制室上位管理计算机。 6.污水处理工艺专家系统设置改良SBR工艺污水处理专家系统，按照脱氮工艺要求和污水处理运行参数，在采集工艺过程中ORP（溶解氧）、pH参数和进出水水质指标后，自动对系统进行曝气量（DO）、硝化液回流量、污泥回流量进行实时调节，并对专家经验进行更新和后续运行过程中的修正，实现控制数据库的刷新和优化，达到最优控制并同时实现节能目的。 6.2.5计算机监控管理系统计算机监控管理系统选型原则本着可靠性高、稳定性好、性能价格比优等原则。计算机监控管理系统主要由现场测量仪表、电气信号、PLC控制模块、网络交换机、2台互为备用的监控计算机、监控软件及打印机、网络及控制电缆等组成。PLC具有模块化、无排风扇结构，易于实现分布式的配置，以及用户易于掌握等特点，可以实施各种控制任务．监控计算机是操作人员与监控系统的人机接口（HMI）。操作员通过运行专用组态软件可实时监控整个污水处理厂的生产运行情况；工程师可通过它对计算机监控系统的应用软件及数据库等进行维护和维修；网络交换机预留网络接口与企业管理系统相连。 1. 计算机监控管理系统的主要功能计算机监控系统是建立在开放的高可靠性的网络环境中，使用基于客户机/服务器结构的、开放的Windows xp软件系统。系统中的硬件和软件都具有充分的可扩展及升级能力。系统软件具有友好的汉化图形用户界面。系统实时数据库符合工业数据库的发展方向，实现真正的开放互连及分布式的数据库管理。计算机监控系统具有很强的扩展性，如果需要扩展计算机系统，只要将需要扩展的计算机接入局域网。监控计算机实现对整个废水处理站过程的数据采集、故障实时报警、远程监控等功能。监控计算机通过西门子WINCC组态软件，可以动态的显示整个污水处理厂的工艺流程和设备工作状态，通过鼠标可以对整个废水处理站各设备进行远程控制。监控计算机的主要功能有： ⑴．图形功能：生成总平面图、工艺图、工艺区域图、工艺单元图、工艺控制图、单元控制图，给用户提供友好的人机界面。 ⑵．控制功能：在控制图形上通过鼠标和键盘对工艺参数进行修改，对工艺过程和控制设备进行控制和调节； ⑶．报警功能：在设备及工艺过程中发出故障时发出警报，显示故障点和故障状态，按照报警等级作出相关反应，记录故障的信息； ⑷．安全操作：设立不同的安全操作等级，针对不同的操作者设置相应的加密等级，记录操作员及其操作信息； ⑸．动态显示：对全部工艺过程、工艺参数、设备状态等通过颜色变化、百分比、色标填充等手段进行显示； ⑹．数据管理：记录并显示工艺参数的变化曲线或趋势图，利用历史数据和实时数据建立各种必须的数据库，进行数据传送和报表打印（日报、月报、年报）。 2.系统软件的主要功能 ⑴.组态软件组态软件选用德国的西门子公司的wincc6.0系列，wincc是全球领先的HMI/SCADA自动化监控组态软件，为水及污水处理、石油天然气，特别是那些需要符合FDA 21 CFR Part 11标准的相关工业应用提供了强大功能，它提供了生产操作的过程可视化、数据采集和数据监控，精确地监视、控制生产过程，并优化生产设备和企业资源管理。能够对生产事件快速反映，减少原材料消耗，提高生产率，从而加快产品对市场的反应速度，提高用户收益。 ⑵.污水处理站监控软件污水处理站监控软件选用浙江大学能源工程设计研究院污水处理站监控V1.0系列，V1.0是浙江大学能源工程设计研究院基于WINCC6.0组态软件开发的监控软件系统，采用先进的控制原理和编程方法编写而成，具有良好的人机界面，强大的功能。监控软件的特点： ⑴.运行环境：WINDOWS XP ⑵.文字特性：全中文界面 ⑶.开放特性：兼容各种通用设备，易于编程组态和建立数据库，丰富的图库，并能接受多种通用式样的图形和文件； 监控软件的功能： ⑴.安全功能系统设置三个级别操作密码：管理级、工程师级、操作员级，对各级别分别设置不同的密码、工号等，规定不同的操作权限，防止非法操作的功能。 ⑵.故障记录表监控中心计算机的CRT，无论显示系统工艺和单体设备工艺时均在画面的下栏处显示故障登记表，使得人员随时随地都能了解废水站的故障实况，计算机会自动地把现场发生的故障登记入“故障记录表”中。 ⑶.报警信息显示 “故障记录表”是记录值班人员已响应的存在的故障。而“新生故障记录表”是反映现场发生的新故障。在监控中计算机的画面上会随时随地出现一个“报警信息显示”窗口，窗口用中文说明故障的名称，并带有声音报警。如果同时有几个故障发生时，窗口将按故障的优先级别分别显示故障信息。 ⑷.设备操作窗口 PLC监控水处理的全过程中，会判断出必须对设备加以操作调节的要求，而设备却处于“手动”状态，这时PLC会发出“操作请求信号”，由监控计算机在CRT上弹出一个“现场操作信息窗”，说明需要现场操作调节的名称和内容，并伴有声音提示，使值班人员能及时到现场操作，从而保证排水水质和避免事故发生。监控中心计算机的CRT，无论显示系统总图、分系统工艺总图和单体设备工艺图，只要现场有一个设备需要调节时，均能随时随地弹出“现场操作窗口”。 ⑸.控制窗口监控中心计算机的控制简称为“远控”，PLC根据现场实况自动完成的各种控制包括连续的回路控制称为“自控”，电气柜上的手动按钮操作简称“手动”。当PLC接受到“远控”开、停某一设备的指令时，PLC首先检测这个设备是否处于可操作状态（设备按自动方式运行、设备无故障等条件），以及与之相关的设备也处于可操作状态（设备按自动方式运行、设备无故障等条件）。如果设备处于不可操作状态，PLC马上给监控中心计算机一个回答信号“设备不可操作”，同时PLC自动取消这次控制。只有把现场设备处于可操作时。（在CRT上有信息显示）。重发“远控”命令，控制该设备的启动和停止。 ⑹.工艺参数设定 功能参数设定有两大类。第一类是连续回路控制中的控制值设定。第二类是报警限设定。 ⑺.报表打印自动生成日报表、月报表、年报表。并有灵活、方便的打印方式，自动记录生产设备及工艺控制过程中出现的非正常现象和发生的时间、排除的时间能自动打印报表。 ⑻.历史数据和趋势曲线显示 具有历史数据恢复及历史趋势曲线显示功能，历史趋势曲线可组合在同一幅画面上显示，以便查找相关量。 ⑼.实时曲线显示 具有实时曲线显示功能，对一些重要参数用实时曲线 其变化。 3.其他设备的主要功能 (1)．显示设备为了直观显示全厂工艺过程全貌，方便管理和培训，在液晶显示屏上显示废水处理站处理工艺过程，动态显示设备工况、工艺参数和设备运行工况。 ⑵．不间断电源（UPS）： 当发生掉电时UPS不间断电源负责提供上位机系统的短暂供电，以便处理应急事情。 6.2.6电视监控及红外报警系统本系统主要用于污水处理厂监视脱水机房、SBR池、配电室、鼓风机房、水泵房等关键部位，使中控室值班室人员及高层管理人员能及时观察了解到现场的情况，有效组织指挥生产，确保生产安全和正常运行。在设计时，会同三期进行有效的整合。控制中心通过智能键盘可手动或自动切换监视器上的图像，在监视器上可任意显示前端摄像机图像；可遥控摄像机变焦镜头的变倍、聚焦、光圈及电动云台的上、下、左、右等动作。系统具有图像可编程功能，操作智能键盘，可以方便地设定监视器上图像循环切换的内容及时间，自动循环显示时间可在1～30秒内调整。系统中采用的数字硬盘录像机集图像处理、硬盘录像、画面分割网络传输等多种功能为一体，能多工工作，即监视、录像、回放、网络传输、备份可同时进行，每路信道可以单独设定录像模式，录像速度，传输方式，压缩模式，压缩级别、动态感知级别、感知区域，时间表，亮度、对比度、饱和度都是连续可调的。采用当前最先进的H.264数字压缩算法，录像内容占用硬盘容量相对较小，且图像回放清晰度高。主机内置的硬盘，可进行连续不间断录像。多种控制方式：系统中前端镜头及云台的动作既可通过智能键盘进行控制，也可通过数字硬盘录像机的软件进行控制。报警系统采用总线制结构，报警系统与电视监控系统可实现联动，当现场有报警发生时，可在监视器上显示相应画面。监控彩色摄象机选用SONY公司和SIEMENS公司产品；红外报警探测器选用日本ALEPH公司产品；中控室监控主机、总线驱动器等选用BOSCH（德国）公司产品。监控系统视频电缆为SYY75-5；控制电缆为PVVP3X1.0；电源电缆为PVV3X1.0；报警电缆为PVV4X1.0；保护管为KBG钢管。 6.3仪表设计 6.3.1选型原则为了及时准确地掌握进出污水水质及其变化过程，监测和控制污水处理流程的各个生产环节，改善操作环境，提高管理水平，全厂仪表设计和选型遵循以下原则： ⑴.准确、全面的反映污水厂进出厂水水质参数和水量情况 ⑵.各个处理单元出口主要参数检测，以监视各个处理单元的处理效果 ⑶.检测参与控制的各种工艺参数和物理参数 ⑷.仪表选用运行可靠、性能稳定的产品，优先考虑国外优质产品 6.3.2仪表配置 (1)压力测量：泵进出口、鼓风机出口等设压力信号就地显示；粗细格栅液位差计远传及控制。 (2）温度测量：进水、SBR池、旋流沉砂池设温度信号就地显示或远传。 (3）流量测量：进出水口、剩余污泥管、脱水机进泥管路、PAM投加管路等设流量信号就地显示或远传控制。 (4）液位测量：进水提升泵井、深度处理泵井，反冲洗泵房、贮泥池等设高低液位报警或液位远传监测、液位联锁启停水泵等。 (5)进/出水在线测量仪表：在预处理部分旋流沉砂池出水井设置进水在线监控仪表一套（PH/T仪、COD仪、SS仪、NH4/N仪、总N、总P仪）；在紫外线消毒渠出水井设置在线监控仪表一套（PH/T仪、COD仪、SS仪、NH4/N仪、总N、总P仪）。进/出水在线测量仪表选型根据：浙环函[2006]297号文件“关于推荐全省污染源自动监控系统主要仪器设备名录（第一批）的通知”所选型。 (6)组合池在线测量仪表：在SBR生化池设置在线ORP，PH，SS仪表。所有在线仪表信号均就地显示并上传至中控室上位管理机，其中在线ORP仪表与鼓风机联锁控制。各仪表的基本类型分布见附图。 根据生产过程的控制要求以及进出厂的水质监测要求，仪表配置清单见表6-1。 表6-1 系统配置仪表一览表序号 名称 型号 规格参数 数量 单位 1 电极式液位计 0-8．3 14 台 2 电磁流量计 DN150 4 台 3 电磁流量计 DN500 1 台 4 PH/T计 0~14/0~60°C 2 台 5 SS计 0-1000mg/L 1 台 6 COD仪 0-600mg/L 1 台 7 NH4+-N 仪 0-50mg/L 1 台 8 TP仪 0-10mg/L 1 台 9 TN仪 0-50mg/L 1 台 10 明渠流量计 900t/h 8 台 11 空气流量计 DN350 4 台 12 ORP仪 -1000-1000mV 8 台 13 PH/T计 0~14/0~60°C 4 台 14 MLSS计 0~15g/L 4 台 15 SS计 0-100mg/L 1 台 16 COD仪 0-300mg/L 1 台 17 NH4+-N 仪 0-50mg/L 1 台 18 TP仪 0-3mg/L 1 台 19 TN仪 0-50mg/L 1 台 20 压力变送器 0~0.1MPa 3 台 21 污泥流量计 DN100 2 台 22 电磁流量计 DN32 2 台 23 压力变送器 0~0.6MPa 6 台 24 压力变送器 0~5.0MPa 2 台 6.3.3仪表供电及接地现场仪表及PLC控制系统电源由各个PLC控制柜的UPS交直流电源分配系统提供。控制系统总的供电负荷约为10.OkVA,电源等级为220V AC±10%，频率50±1 Hz。仪表接地采用总等电位接地方式，接地电阻小于等于lΩ。在自动控制PLC控制柜的交流电源引入点均设置防浪涌吸收模块。 6.3.4电缆及敷设方式仪表电源电缆采用KVV-0.45/0.75KV控制电缆，仪表信号及电气信号电缆采用KVVP-0.45/0.75KV屏蔽控制电缆，电缆直埋采用铠装；网络电缆采用多摸光纤（远距离）。仪表信号及控制电缆采用与电气动力电缆共电缆沟或电缆桥架的敷设方式，当共电缆桥架敷设时采用金属隔板隔离，引至仪表或设备采用穿镀锌钢管敷设。

9. 配套及附属工程设计 9.1厂区给排水 9.1.1 厂区给水污水处理厂内给水管道采用地下敷设，供给药剂溶配系统、生活用水、消防等，主管采用DN100的管道，由3期自来水管网引入改建工程区块内，在区块内形成枝状管网。室外给水管采用镀锌钢管，室内给水管采用PP-R管。给水压力0.2MPa。污水处理厂内的所有生活杂用水（绿化、冲厕和厂内道路冲洗）、污泥浓缩机滤带冲洗和滤池反冲洗用水以及一般生产性用水（污泥处理设备冲洗水等）采用滤池深度处理后的出水。改建工程自来水量估算详见表9-1。 表9-1 改建工程自用水量估算表 用水名称 最大流(m3/h) 最大日流(m3/d) 给水点及管经药剂溶配用水 1.0 5.0 DN50 生活用水 0.5 1.0 DN50 消防用水 DN100接入消防栓 未预见水量 0.5 合 计 1.5 6.5 9.1.2 厂区排水污水处理厂生产运行过程中产生的污水通过污水管集中收集至提升泵房。污水管采用UPVC波纹管，设置检查井。改建工程污水排放量估算详见表9-2。表9-2 改建工程污水排放量估算表 用水名称 最大流量 (m3/h) 最大日流量(m3/d) 排水点及管径 压滤机冲洗水 15 270 φ250汇集进杂水池 滤池反冲洗出水 300 300 φ300汇集进杂水池 生活用水 0.5 1.0 设化粪池，进杂水池绿化、道路冲洗 10 进入厂区雨水管网 设备冲洗 5 φ250汇集进杂水池 未预见水量 0.5 φ100汇集进杂水池 合 计 315.5 586.5 改建工程区块内收水面积小，雨水径流量有限，因此，雨水经雨水管网收集后直接排入市政雨水管网。雨水管采用UPVC波纹管，设置检查井。暴雨强度公式： q= q: 设计降雨强度（L/sec.ha） TE: 设计重现期（year），取TE=1年 t: 降水历时(min)，取t=15分钟。 9.2 消防设计 9.2.1编制依据 《中华人民共和国消防法》 （2004年03月30日实施）《建筑设计防火规范（2001年版）》 GBJ16-87（2001年版） 《爆炸和火灾危险环境电力装置设计规范》（GB50058-92）《建筑物防雷设计规范（2000年版）》（GB50057-94） 《火灾自动报警系统设计规范》 （GB50116-98）《建筑灭火器配置设计规范》 （GB50140-2005） 《低倍数泡沫灭火系统设计规范》 （GB50151-92，2000年版） 9.2.2 防火及消防措施本工程在正常生产情况下，一般不易发生火灾，只有在操作失误、违反规程、管理不当及其它非正常生产情况或意外事故状态下，才可能由各种因素导致火灾发生。因此为了防止火灾的发生，或减少火灾发生造成的损失，根据“预防为主，防消结合”的方针，本工程在设计上采取了相应的防范措施。改建污水处理厂内道路设计宽6米，道路净空高度不小于4.5米，转弯半径大于等于9米，满足消防车对道路的要求。厂区内所有建、构筑物均按二级耐火等级设计，其墙、柱、梁、板、楼梯等均采用非燃料体材料，在总图布置上各建构筑物：间按《建筑设计防火规范》的要求，留有足够的防火间距。按国家室外给水设计规范要求，厂内设置足够的室外消火栓。消防给水管道同生产、生活给水管道共用，采用环状与枝状相结合布置。消防按同一时间内发生火灾一次考虑，室外消火栓用水量为15L/s。综合辅助楼、鼓风机房、污泥脱水机房、变配电室等相应配备干粉灭火器。 控制和防止电缆火灾蔓延，采取以下措施： 1、主要动力电缆敷设在地下。 2、电缆刷防火涂料。 3、电缆孔洞以耐火材料封堵。 9.3 通讯设计鉴于厂内调度与对外通信联系的需要，改建污水处理厂采用有线通讯方式，通讯采用外接程控直拨电话，内接内线电话，由业主向电信公司申请安装。 9.4 通风及空调 9.4.1 通风设计改建工程通风设计主要包括污水提升泵房、滤池反冲洗泵房、污泥浓缩脱水机房、鼓风机房、变配电室。采用机械强制通风和自然通风相结合的方式，主要采用壁式轴流通风机。整个厂区设置了生物土壤除臭装置，同时通过合理的平面布置和绿化设计，消除污水厂内的臭气对周围环境的影响。 9.4.2 空调设计办公室、化验室、会议室、中控室、值班室安装单元空调，以满足夏季降温的要求。 9.5 绿化设计 9.5.1 设计设想 1. 鉴于污水泵站和处理厂露天池、井等构筑物较多，且处理的污水气味较重。因此，选择绿化树种时应考虑环境的特殊性，多选抗性强的树种。 2. 除了考虑树种的抗性外，还应尽可能选择一些能吸收臭气、净化空气的树种。在此前提下，配植一些花木，使污水厂区环境优美、洁净、工作人员心情愉快。 3. 充分考虑现有污水长的绿化树种，风格一致，协调美观。 9.5.2 树种选择厂区绿化以常绿树种为主，常绿树多半抗性较强，易成活；另可保持厂内四季常青，并可隐蔽构筑物。常绿树种可选用香樟、四季桂、红枫和紫薇，可孤植或沿路列植，修剪成绿篱。 球状植物可选用金边黄杨球、红花继木球和海桐球。除了常绿树种，还应选择少量常绿灌木或开花树种作点缀。如红花继木、海桐、白玉兰、月季等。这些开花树种，抗性较强，无论树形花势均可丰富、活跃环境氛围。地被也是不可忽视的绿化材料，可选用马尼拉草。 另外在建筑或构筑物的墙面上种一些攀援性植物如薜荔、常春藤等增加绿色面积。污水处理厂排水都进入生态明渠，类似生态氧化塘，采用污水厂深度处理出水，里面可以养鱼，种植水生植物，并有亭台、假山和喷泉，可以直观的感觉整个水厂的出水效果。 9.6 节能设计 污水处理的建设和运行在着眼于社会效益和环境效益的同时，节约能耗、降低运行成本也极为重要。设计中主要考虑如下节能措施：（1）采用先进的污水处理工艺，该工艺具有工艺设备少，耗电低的特点。（2）选用先进的控制系统和仪表，对曝气量、污泥回流量、混合液回流量等实现自动控制。根据需氧情况由PLC控制风机变频电机以控制溶解氧浓度。合理调整工况，保证高效工作，从而达到节能的目的。（3）选用无功功率自动补偿装置，合理选择变压器位置，使其处于负荷中心。（4）在总图及管路设计中，尽量做到工艺流程顺畅，连接管路简捷，使水头损失降至最低限度，以节约能源。（5）优化污水处理工艺，污水一次提升，重力流配水。 （6）厂内照明选用节能型照明设备。采用节能、高效型电气设备，如节能型变压器等。（7）污水处理厂内的所有生活杂用水（绿化、冲厕和厂内道路冲洗）、污泥浓缩机滤带冲洗和滤池反冲洗用水以及一般生产性用水（污泥处理设备冲洗水、药剂稀释水等）采用滤池深度处理后的出水。 9.7 防洪设计慈溪市教场山污水处理厂扩建工程拟建地址紧靠赵家路江，厂址周围地势平坦，自然地面标高3.0-3.5米。赵家路江调查洪水位在污水厂处约为2.8m（2%）。为了防止污水处理厂受洪水影响，通过回填土方，抬高厂区室外道路地坪至3.4米，建筑物室内地坪标高至 3.6米。处理建、构筑物池顶及所有设备电器均在洪水位以上，从根本上解决了防洪问题。 9.8 环境保护及职业安全卫生 9.8.1项目实施过程中的环境影响 9.8.1.1施工期扬尘的影响及其对策工程施工期间，挖掘的泥土通常堆放在施工现场，直至施工结束。堆土裸露，会使大气中悬浮领粒物含量骤增，严重影响市容和景观。施工扬尘将使附近的建筑物、植物等蒙上厚厚的尘土，使附近住宅普遍蒙上一层泥土，给居住区环境的整洁带来不良影响，尤其是在雨季来临后，由于雨水的冲刷以及车辆辗压，使施工现场变得泥泞不堪。为了减少工程扬尘对周围环境的影响，建议施工中对弃土表面喷水，防止扬尘。同时对裸漏土建进行覆盖，防止扬尘，工程承包者应按照弃土处理计划，及时运走弃土，并在装运的过程中不要超载，装土车沿途不洒落，车辆驶出工地前应将轮子的泥土去除干净，同时施工者应对工地门前的道路环境实行保洁制度，一旦有弃土、建材撒落应及时清扫。 9.8.1.2施工期噪声的影响及其对策污水厂施工期间的噪声主要来自施工机械、建筑材料的运输及施工打桩处理。特别是在夜间，施工的噪声将产生严重的扰民问题，影响邻近居民的工作和休息。若夜间停止施工，或进行严格控制，则噪声对周围环境的影响将大大减小。为了减少噪声对周围环境的影响，工程在距民舍200m的区域内不允许在晚上十一时至次日上午六时内施工，同时应在施工设备和方法中加以考虑，尽量采用低噪声机械。对夜间一定要施工又会影响周围居民环境的工地，应对施工机械采取降噪措施，同时也可在工地周围或居民集中地周围设立临时的声障之类的装置，以保证居民区的环境质量。 9.8.1.3施工期固体废弃物的影响及其对策施工过程中，因挖方填土、借土弃土、场地平整等因素，将产生渣土、树根、碎石等；物料运输及铺路修整阶段，也会产生石料、混凝土、灰渣、建材等的遗弃；施工区内众多劳动力的食宿将安排在工作区域内，这些临时食宿地也会产生一定的生活垃圾等等，严重影响施工现场及周边环境。因此，每个工区工作面必须设立指定的渣土堆放点，堆放点要经环保监察机构认可，并设专人管理。防止渣土随意堆放，防止扰民。土方阶段、铺路阶段、修整阶段抛洒、遗弃的沙石、建材、钢材，包装材料等，应由专人管理回收，及时清洁工作面。施工现场的生活垃级，应提前与当地环卫部门联系，及时清除。工程承包单位应对施工人员加强教育，不随意乱丢废弃物，保证工人工作生活环境卫生质量。 9.8.2项目建成后的环境影响及对策 9.8.2.1污水处理厂排放的污水污水处理厂排放的污水指处理后尾水和厂内自身排放的污水。本工程采用生物脱氮除磷工艺，技术成熟，控制水平高，其正常运行是有保证的，能达到相应要求的出水水质，不会造成受纳水体的污染。污水处理厂自身产生的生活污水，均排入进水泵房，然后进入污水处理系统进行处理，对外界不会造成污染。 9.8.2.2污水处理厂产生的污泥、栅渣和沉砂本污水厂产生的污泥、栅渣和沉砂，均有专门容器存放，可直接用专用运车运送到处置地点，不会对污水处理厂及沿途环境造成污染。 9.8.2.3污水处理厂臭味对环境的影响由于污水处理厂内很多污水处理设施均为敞开式水池，所以污水的臭味散发在大气中，势必会影响到周围地区。根据嗅闻结果统计资料，在污水处理设施下方向70m范围内，其泉味对人的感觉影响明显，在200m以外，则臭味已基本闻不到。而在污水处理设施上风向20m外对臭味的感觉已不明显，考虑到污水厂距离居民区较近，在污水厂建设的同时对污水厂臭气统一进行处理后排放，保证污水厂周围和厂内基本感觉不到臭味，同时也确保周围居民生活安全和操作人员的身体健康。为了改善污水厂处理环境，应尽可能地增加厂区绿化面积，搞好园林绿化，种植多种树木，爬藤植物和草本植物，提高景观质量。并在厂区围墙内侧，布置吸抗性强的灌木树，以形成与居民区的隔离带。 9.8.2.4污水处理厂噪声对环境的影响及其对策污水处理厂的噪声源于厂区传动机械工作时发出的噪声，有污水泵、污泥泵的噪声以及鼓风机的噪声，还有厂区内外来往车辆等的噪声。污水处理厂内嗓声较大的设备，如污水泵、污泥泵等设在水下，基本无噪音，鼓风机房等均设在室内，经过隔声措施后传播到外环境时已衰减很多，其噪声对环境的影响不显著。设计中加强噪声的防治，采用低噪声的机械设备，并采取相应的减震、消声措施，设隔音值班室等有效的隔音措施，进一步降低噪声对环境的影响。 9.8.3 职业健康污水处理厂的职工暴露于污水和污泥中的微有机体面前，有可能被感染而导致疾病。下表显示了暴露于污水和污泥的生物性健康威胁。生物引起的污水处理职业病详见表9-3。表9-3 生物引起的污水处理职业病 职业病类型 原因分析及易感染人群 寄生虫感染 泵站及水收集系统工人易感染 其他病毒感染高度暴露的工人易感染 胃肠道疾病 刚参加工作的员工 鼻子，耳朵，皮肤异常 与污泥堆积有关污水处理设施上产生的雾气，水气等都能传播细菌和病毒。可能由于直接吸入气体、间接沾到皮肤或衣服上的水滴等途径而感染。出水堰、提升泵站、脱水机房等都会凝结这种气体。在水气高度凝结的地方，使用薄纱型呼吸器会减少有毒物质的吸入。避免所有的起因是不可能的，良好的个人卫生习惯和健康的免疫保护都会减少细菌和病毒感染的机会。防御细菌和病毒感染最好的办法是具有良好的个人卫生习惯。 9.8.4 安全生产和劳动保护按照1995年1月1日起执行的《中华人民共和国劳动法》要求，对操作工人劳动安全卫生设施必须符合国家规定的标准。（1）在污水处理厂运转之前，须对操作人员，管理人员进行安全教育，制定必要的安全操作规程和管理制度，操作人员必须持有上岗证才可单独当班。（2）各处理构筑物走道和临空天桥均设置保护栏杆，且采用不锈钢制作，其走道宽度栏杆高度和强度均符合国家劳动保护规定。（3）对于结构密封，通风条件差的场所，采取机械通风。 （4）厂内配置救生衣、救生圈、安全带、安全帽等劳动防护用品。（5）厂区管道，闸阀均须考虑阀门井，或采用操作杆接至地面，以便操作。（6）易燃、易爆及有毒物品，须设置专用仓库、专人保管，并满足劳动保护规定。（7）所有电气设备的安装、防护，均须满足电器设备有关安全规定，必须有接地措施和安全操作距离。（8）机械设备的危险部分，如传动带、明齿轮、砂轮等必须安装防护装置。（9）须设置适当的生产辅助设施，如浴室、厕所、更衣室、休息室等，并经常保护完好和清洁卫生。 9.9劳动定员和培训 9.9.1 劳动定员污水处理厂的定员，按照建设部、国家计委颁布并于2001年6月1日实施的《城市污水处理工程项目建设标准》（修订）确定污水处理厂定员，并考虑自动化程度高（日常运行中能实现自动监测和调整运行条件），污水处理厂的操作过程、管理模式等均会发生变化，实际定员相对于国家标准有所减少，这也符合《城市污水处理工程项目建设标准》（修订）中第六十五条的规定，即“劳动定员应根据项目的工艺特点、技术水平和自动控制水平，并按照企业经营管理的要求合理确定”。本工程污水处理厂污水处理工艺流程简单、构筑物集约化程度高，管理点少，加之自动化程度高，同时本工程为四期建设工程，原有机构已经完善，新工程建设完成后只需在某些岗位进行增员和加强。综合考虑以上情况，本污水处理厂改建工程增加劳动人员14人，具体见表9-4。 表9-4 污水处理厂新增人员编制表 工种 岗位 班/日人/班 定员（人） 生产人员（12人） 生产运行 3 3 9 变配电室 1 2 2 中央控制室 1 1 1 辅助生产人员 （1人）维修 1 1 1 管理和后勤人员（1人） 1 1 1 合 计 14

根据招标文件要求定设备,设备厂家的合同意向书见附件。

第一章 工艺设备 表1 慈溪市教场山污水处理厂扩建工程工艺设备材料清单 序号 名称 型号 规格参数 数量 单位 材质 生产厂家 单价（元） 总价（元） 一粗格栅井 1 钢丝牵引式除污机 B=1.4m，δ=20mm，N=1.5kW，池深8.9m 2 套 水上碳钢水下 不锈钢 江苏光阳 2 无轴螺旋 输送机 螺旋槽宽度320mm,L=4m，N=2.2kW 1 套 SS304不锈钢 江苏光阳 3 铸铁镶铜 方闸门 B*H=1500×1500，配手电两用启闭机，N=0.75kW 4 台 铸铁镶铜 国产 4 垃圾小车 V=0.3m3 2 台 碳钢国产 5 电动葫芦 起重量2吨，跨度6m 1 台 碳钢 国产 二 污水提升泵房 1 污水提升泵 潜水式 NP3301,Q=875m3/h, H=14.6m, N=45kW，池深9.8m 5 台 自耦装置：碳钢 ITT飞力 (浙江卓锦) 2 电动葫芦 起重量2吨，跨度6m 1 台 碳钢 国产 3 壁式轴流风机 风量6500m3/h，H=39Pa，N=1.1kW 2 台 国产 4 蝶阀DN500 1.0MPa，电动，对夹式，带手轮 6 只 碳钢 安徽铜都 5 止回阀DN500 蝶式微阻缓闭消声式 6 只 碳钢安徽铜都 三 细格栅井 1 转鼓式 细格栅机 D=1200mm,δ=4mm，N=1.5kW，池深1.5m 2 台 SS304不锈钢江苏泉溪 2 无轴螺旋 输送机 螺旋槽宽度320mm，L=5m，N=2.2kW 1 套 SS304不锈钢 江苏泉溪 3 垃圾小车 V=0.3m3 2 台 碳钢 江苏泉溪 4 叠梁闸 渠道1300×1800mm 3 只 碳钢 安徽铜都 5 叠梁闸渠道900×1500mm 4 只 碳钢 安徽铜都 6 叠梁闸 渠道1300×1500mm 1 只 碳钢 安徽铜都 四 旋流沉砂池 1 沉砂器 Q=1800m3/h，N=0.75kW 2 台 碳钢 杭州杭氧 2 吸砂泵 Q=40m3/h, H=15m, N=4kW 2 台 杭州杭氧 3 砂水分离器 Q=12-20L/s，N=0.37kW 1 套 碳钢 杭州杭氧 五 改良SBR池 1 潜水搅拌机 980rpm，叶轮直径400mm，4kW，池深6.5m 8 台 碳钢 南京蓝深 2 剩余污泥泵潜水式，Q=95m3/h；H=6.0m，N=4.5kW，池深6.5m 4 台 自耦装置：碳钢 南京蓝深 3 硝化液/污泥 回流泵（潜水螺旋桨） Q=100-650L/S，0.2-1.2m，N=4kW，池深6.5m 8 台 碳钢 南京蓝深 4 滗水排水堰 Q=1625m3/h，排水深度0.5m，N=1.5kW，2位置 4 套 SS304不锈钢 杭州杭氧 5 微孔曝气器 通气量4m3/h 6048 套 上海威德(德国) 6 蝶阀DN1000 1.0MPa，电动，对夹式，带手轮 4 只 碳钢 安徽铜都 7 蝶阀DN500 1.0MPa，电动，对夹式，带手轮 44 只 碳钢 安徽铜都 8 蝶阀DN250 1.0Mpa，电动，对夹式，带手轮 4 只 碳钢安徽铜都 9 止回阀DN500 蝶式微阻缓闭消声式 4 只 碳钢 安徽铜都 10 止回阀DN250 蝶式微阻缓闭消声式 4 只 碳钢安徽铜都 六 斜管沉淀池 1 反应搅拌机 桨叶式，转速50rpm，N=0.55kW 2 套 碳钢 国产 2 斜管填料 φ50，厚0.5mm 1000 m3 PP 江苏星驰 3 卧式排泥泵 Q=200m3/h；H=15.0m，N=22kW 4 台南京蓝深 4 蝶阀DN100 1.0Mpa，电动，对夹式，带手轮 20 只 碳钢 安徽铜都 5 蝶阀DN300 1.0Mpa，电动，对夹式，带手轮 4 只 碳钢 安徽铜都 6 蝶阀DN800 1.0Mpa，电动，对夹式，带手轮 2 只 碳钢安徽铜都 7 止回阀DN300 蝶式微阻缓闭消声式 4 只 碳钢 安徽铜都 七 D型滤池 1 石英砂滤料 300 m3 江苏星驰 2 滤板 200 m2 江苏星驰 3 长柄滤头 SLH-1型滤头，长度292mm 8000 只 ABS 江苏星驰 4 蝶阀DN500 1.0Mpa，电动，对夹式，带手轮 10 只 碳钢 安徽铜都 5 蝶阀DN300 1.0Mpa，电动，对夹式，带手轮 10 只 碳钢安徽铜都 八 紫外线消毒池 1 紫外消毒装置 8个排架，12支灯管/排架， 320W紫外灯 1 套 福建新大陆 九滤池反冲洗泵房/滤池反冲洗中间水池 1 卧式反冲洗泵 自吸泵，Q=300m3/h；H=15.0m，N=18.5kW，吸程5m 2 台南京蓝深 2 蝶阀DN300 1.0Mpa，电动，对夹式，带手轮 3 只 碳钢 安徽铜都 3 止回阀DN300 蝶式微阻缓闭消声式 2 只 碳钢 安徽铜都 4 电动葫芦 起重量2吨，跨度5m 1 台 碳钢 5 壁式轴流风机风量6500m3/h，H=39Pa，N=1.1kW 1 台 国产 十 滤池反冲洗风机房 1 反冲洗风机 Q=40.40m3/min，风压5m, N=55kW 2 台 上海仁创 2 电动葫芦 起重量2吨，跨度5m 1 台 碳钢 国产 3 壁式轴流风机 风量6500m3/h，H=39Pa，N=1.1kW 1 台 国产 十一 储泥池/杂水池/滤带冲洗水中间水池 1 污泥螺杆泵 Q=35m3/h； H=2bar； N=7.5kW 2 台 宁波中德 2 杂水提升泵自吸泵，Q=100m3/h；H=10.0m，N=7.5kW，吸程5m 2 台 南京蓝深 3 滤带冲洗泵自吸泵，Q=20m3/h；H=60m，N=5.5kW，吸程5m 2 台 南京蓝深 4 潜水搅拌机 740rpm，叶轮直径400mm，1.5kW，池深4.5m 1 台 碳钢 南京蓝深 5 蝶阀DN200 1.0Mpa，电动，对夹式，带手轮 5 只 碳钢 安徽铜都 6 蝶阀DN100 1.0Mpa，电动，对夹式 2 只 碳钢 安徽铜都 7 蝶阀DN80 1.0Mpa，电动，对夹式 2 只 碳钢 安徽铜都 8 止回阀DN200 旋启式 2 只 碳钢 安徽铜都 9 止回阀DN100 旋启式 2 只 碳钢 安徽铜都 10 止回阀DN80 旋启式 2 只 碳钢 安徽铜都 十二 杂水斜管沉淀池 1 斜管填料 φ50，厚0.5mm 40 m3 PP 江苏星驰 2 蝶阀DN200 1.0Mpa，电动，对夹式，带手轮 6 只 碳钢安徽铜都 十三 鼓风机房 1 离心鼓风机 Q=6000m3/h, H=8m，N=160kW 3 台 美国SPENCER (浙江卓锦) 2 电动葫芦 起重量3吨，跨度5m 1 台 国产 3 壁式轴流风机 风量6500m3/h，H=39Pa，N=1.1kW 1 台 国产十四 变配电间 1 壁式轴流风机 风量6500m3/h，H=39Pa，N=1.1kW 2 台 国产 十五 污泥浓缩脱水机房 1 带式浓缩脱水一体机 处理能力40m3/h，进泥含固率1%，N=2.25kW 2 套 麦王(浙江卓锦) 2 混合反应槽 800*800*1100，含搅拌机，N=0.55kW 2 套 国产 3 空压机 VA-80，Q=0.36m3/min，压力：7kg/cm2，N=3.0kW 2 台 国产 4 水平皮带 输送机皮带宽度400mm，L=15m，N=1.1kW 2 套 国产 5 PAM干粉 投加系统配药能力2-3m3/h,干粉2-6kg/h，N=1.1kW 1 套 国产 6 PAC配药装置 φ1.5×1.7H，含溶药搅拌机，N=2.2kW 2 套 国产 7 PAM加药泵 Q=270L/h, H=8bar, N=1.1kw 2 台 国产 8 PAC加药泵 Q=120L/h, H=0.1bar, N=0.55kw 2 台 国产 9 壁式轴流风机风量6500m3/h，H=39Pa，N=1.1kW 2 台 国产 10 污泥运输车 5吨 2 辆 国产 11 电动单梁 悬挂式起重机起重量10吨，跨度12m 1 套 国产 表2 慈溪市教场山污水处理厂扩建工程除臭设备材料清单 序号 名称 型号 规格参数 数量 单位材质 生产厂家 单价（元） 总价（元） 一 密封系统 1 粗格栅密封系统 尺寸：9m*4m*2.4m 1 套内层玻璃钢板、外层镀铝锌彩钢板 2 细格栅密封系统 尺寸：4.5m*4.4m*2.4m 1 套 内层玻璃钢板、外层镀铝锌彩钢板 3 提升泵房密封系统（局部） 尺寸：12m*2m 1 套 玻璃钢盖板结合透明有机玻璃 4 旋流沉砂池密封系统 尺寸：Φ4m 2 套内层玻璃钢板、外层镀铝锌彩钢板 5 现有SBR池密封系统 尺寸：100m*50m 1 套 内层玻璃钢板、外层镀铝锌彩钢板 6 新建SBR池密封系统（局部） 尺寸：12m*3m 4 套 玻璃钢盖板结合透明有机玻璃 7 现有污泥脱水机房密封系统尺寸：11m*7m*4m 1 套 透明有机玻璃 8 新建污泥脱水机房密封系统 尺寸：11m*7m*4m 1 套 透明有机玻璃 二废气收集管道阀门 1 预处理区收集风管 DN700 50 m 玻璃钢管 DN500 6 m 玻璃钢管 DN200 25 m 玻璃钢管 DN100 25 m 玻璃钢管 DN500闸板阀 1 只 DN200闸板阀 2 只 DN100闸板阀 2 只 2 现有SBR池收集风管 DN700 312 m 玻璃钢管 3 新建SBR池收集风管 DN700 96 m 玻璃钢管 DN600 60 m 玻璃钢管 DN400 60 m 玻璃钢管 DN600电动蝶阀 4 只 DN400闸板阀 4 只 4 污泥堆棚和原有脱水机房收集风管 DN800 30 m 玻璃钢管 DN700 8 m 玻璃钢管 DN500 8 m 玻璃钢管 DN700闸板阀 1 只 DN500闸板阀 1 只 5 污泥池和新建脱水机房收集风管 DN600 38 m 玻璃钢管 DN500 15 m 玻璃钢管 DN200 5 m 玻璃钢管 DN100 5 m 玻璃钢管 DN500闸板阀 1 只 DN200闸板阀 1 只 DN100闸板阀 1 只 三 其他除臭设备材料 1 侧吸式离心风机 风量: 9800m3/hr，风压≤2500 Pa，N=11kW 1 台 机壳和叶轮采用玻璃钢 南 京 搏 恩 2 侧吸式离心风机 风量: 11880m3/hr，风压≤2500 Pa，N=15kW 4 台 机壳和叶轮采用玻璃钢 3 侧吸式离心风机风量: 12000m3/hr，风压≤2500 Pa，N=15kW 2 台 机壳和叶轮采用玻璃钢 4 侧吸式离心风机 风量: 7000m3/hr，风压≤2500 Pa，N=7.5kW 1 台 机壳和叶轮采用玻璃钢 5 侧吸式离心风机 风量: 17000m3/hr，风压≤2500 Pa，N=22kW 1 台 机壳和叶轮采用玻璃钢 6 生物滤体（含草坪） 1 套 滤层厚度1.2 m～1.5m 7 排气和布气管道系统 1 套 HDPE管 8 加湿和草坪喷洒水系统 1 套 UPVC管 9 控制系统 1 套

第二章管线 表1慈溪市教场山污水处理厂扩建工程工艺管道清单 序号 名称 规格型号 数量 单位 防腐要求 生产厂家 单价（元） 总价（元） 一污水管道 1 一期、二期进水管 DN800，HDPE管 110 m 国产 2 三期进水管 DN1000，HDPE管 140 m 国产 3 四期进水管 DN1000，HDPE管 m 国产 4 DN1300 螺旋焊管，Q235，壁厚12mm，1.0MPa 22 m 环氧树脂 国产 5 DN1000 螺旋焊管，Q235，壁厚12mm，1.0MPa 700 m 环氧树脂 国产 6 DN800 螺旋焊管，Q235，壁厚10mm，1.0MPa 30 m 环氧树脂 国产 7 DN500 螺旋焊管，Q235，壁厚8mm，1.0MPa 40 m 环氧树脂 国产 8 DN300 螺旋焊管，Q235，壁厚8mm，1.0MPa 25 m 环氧树脂 国产 9 DN250 螺旋焊管，Q235，壁厚8mm，1.0MPa 60 m 环氧树脂 国产 10 DN200 螺旋焊管，Q235，壁厚8mm，1.0MPa 10 m 环氧树脂 国产 二 污泥管道 1 DN300 无缝钢管，Q235，壁厚8mm， 90 m 环氧树脂 国产 2 DN250 无缝钢管，Q235，壁厚8mm， 220 m 环氧树脂 国产 3 DN200 无缝钢管，Q235，壁厚8mm， 15 m 环氧树脂国产 三 空气管道 1 DN1200 螺旋焊管，Q235，壁厚12mm，1.0MPa 15 m 环氧树脂 国产 2 DN900 螺旋焊管，Q235，壁厚12mm，1.0MPa 50 m 环氧树脂 国产 3 DN500 螺旋焊管，Q235，壁厚8mm，1.0MPa 80 m 环氧树脂 国产 4 DN300 螺旋焊管，Q235，壁厚8mm，1.0MPa 25 m 环氧树脂 国产 四 药剂管道 1 DN50 ABS管 壁厚2.4mm 压力1.0MPa 150 m 国产 五 厂区雨水管道 1 DN200 UPVC双壁波纹管壁厚9.8mm 压力1.0MPa 320 m 国产 2 DN250 UPVC双壁波纹管 壁厚9.8mm 压力1.0MPa 180 m 国产 3 污水检查井 Φ1500，砖砌井壁，钢砼底板 5 只 国产 4 雨水检查井 Φ700，砖砌井壁，钢砼底板 10 只 国产

第三章 配电 表 1慈溪市教场山污水处理厂扩建工程供电系统设备材料清单 序号 名称 型号 规格参数 数量 单位 材质 生产厂家单价（元） 总价（元） 一 供电设备 1 高压柜 7 只 慈溪大明 2 中央信号屏 1 只 慈溪大明 3 低压屏 10 只 慈溪大明 4 变压器 800KV 2 台 国 产 5 直流系统 1 套 国 产 6 新高配至干式变 YJV22-3X50/10KV(二回) 30 米 国 产 7 新高配至老高配 YJV22-3X70/10KV(一回) 200 米 国 产 8 外电源引入电缆 YJV22-3X150/10KV(二回) 300 米 国 产

第四章 自控仪表 表1 慈溪市教场山污水处理厂扩建工程电气设备材料清单序号 名称 型号 规格参数 数量 单位 材质 生产厂家 单价（元） 总价（元） 一 滤池反冲洗泵房/滤池反冲洗中间水池 1 电控柜P1、P2、P3、 非标 2200（H）*1000(L)*600(W) 3 台柜体采用δ1.5冷轧铁板、户内型（施耐德元器件、控制导线等） 2 软启动器 PSS105/181-500L 2 只 ABB 3 动力电缆 VV22-3*50+2*25- SC70埋地 150 米 电缆套管100% 4 动力电缆 VV22-3*16+1*10- SC50埋地 180 米 电缆套管100% 5 动力电缆 VV22-4*2.5-SC25埋地 250 米 电缆套管100% 二紫外线消毒池 1 电控柜P4 非标 2200（H）*1000(L)*600(W) 1 台 柜体采用δ1.5 304不锈钢材料、户外型（施耐德元器件、控制导线等） 2 动力电缆 VV22-3*16+2*10- SC50埋地 100 米电缆套管100% 3 动力电缆 VV22-4*10- SC32埋地 100 米 电缆套管100% 三 鼓风机房 1 电控柜P5、P6、P7、 非标 2200（H）*1000(L)*600(W) 3 台柜体采用δ1.5冷轧铁板、户内型（施耐德元器件、控制导线等） 2 变频器 ACS 800-04-0260-3+P901 3 只 ABB 3 动力电缆 VV22-3*240+1*150-电缆沟 270 米 4 动力电缆 VV22-4*2.5-SC25埋地 150 米电缆套管100% 四 改良SBR池 1 电控柜P8、P9、 非标 2200（H）*1000(L)*600(W) 2 台柜体采用δ1.5 304不锈钢材料、户外型（施耐德元器件、控制导线等） 2 变频器 ACS510-01-017A-4 8 台 ABB 3 动力电缆 VV22-3*50+2*25-电缆沟+桥架+SC70埋地 230 米 电缆套管30% 4 动力电缆 VV22-4*4-桥架+SC32埋地 500 米 电缆套管30% 5 电力电缆桥架 200*75 350 米 五 斜管沉淀池 1 电控柜P10、P11、 非标 2200（H）*1000(L)*600(W) 2 台 柜体采用δ1.5 304不锈钢材料、户外型（施耐德元器件、控制导线等） 2 动力电缆 VV22-3*50+2*25-电缆沟+SC70埋地 180 米电缆套管30% 3 动力电缆 VV22-3*25+1*10-SC50埋地 200 米 电缆套管100% 4 动力电缆 VV22-4*2.5-SC25埋地 250 米 电缆套管100% 六 污泥浓缩脱水机房 1 电控柜P12、P13、 非标 2200（H）*1000(L)*600(W) 2 台 柜体采用δ1.5冷轧铁板、户内型（施耐德元器件、控制导线等） 2 动力电缆 VV22-3*50+1*25-电缆沟+SC70埋地 250 米 电缆套管30% 3 动力电缆 VV22-4*10-SC40埋地 250 米 电缆套管100% 4 动力电缆 VV22-4*2.5-SC25埋地 180 米 电缆套管100% 5 动力电缆 VV22-4*4-SC32埋地 400 米 电缆套管100% 七 污水提升泵房 1 电控柜P14、P15、P16、P17 非标 2200（H）*1000(L)*600(W) 4 台 柜体采用δ1.5冷轧铁板、户内型（施耐德元器件、控制导线等） 2 软启动器 PSS105/181-500L 6 只 ABB 3 动力电缆 VV22-3*150+1*70-电缆沟+SC100埋地 900 米电缆套管20% 4 动力电缆 VV22-3*50+1*25-SC70埋地 300 米 电缆套管100% 5 动力电缆 VV22-4*2.5-SC25埋地 250 米 电缆套管100% 6 动力电缆 VV22-4*4-SC32埋地 200 米电缆套管100% 八 辅助电器设备 1 四期照明设备 1 套 2 全厂照明改造电缆 1 套 3 照明配电箱 12 只 4 检修电源箱 5 台 九 高低压设备 1 高低压设备 高压柜、变压器、低压柜、电缆、铜排、 高压柜与三期变压器连接电缆 1 套 表2 慈溪市教场山污水处理厂扩建工程自控设备材料清单 序号 名称 型号 规格参数 数量 单位 材质 生产厂家 单价（元） 总价（元） 一中控室自控设备 1 监控计算机 PIV 2.8G/120G/1G 2 台 研祥 2 19’液晶显示器 三星 2 台 三星 3 组态软件 WINCC6.0-1024 开发版 1 套 西门子 4 组态软件 WINCC6.0-1024 运行版 1 套 西门子 4 操作系统软件 WindowsXP Professional 2 套 5 处理站监控软件 WHKY-JK V1.0 2 套 6 打印机 HP Deskjet 1 台 7 交换机 H3C 1 只 8 污水处理工艺专家系统 1 套 浙大 二 PLC系统1 1 自控柜PLC1 非标 2200（H）*1000(L)*600(W) 1 台 柜体采用δ1.5冷轧铁板、户内型 2 自控柜内施耐德中间继电器、端子排、控制导线、其它附件 1 套 3 电源 6ES7307-1EA00-0AA0 1 只 西门子 S7-300系列 4 CPU 6E37 315-2AG10-0AB0 1 只 5 MMC 128K 1 只 6 以太网模块 6GK7 343-1EX21-0XE0 1 只 7 数字量输入模块 6ES7 321-1BL00-0AA0 8 只 8 数字量输出模块 6ES7 322-1BL00-0AA0 6 只 9 模拟量输入模块 6ES7 331-7KF02-0AB0 5 只 10 模拟量输出模块 6ES7 332-5HF00-0AB0 3 只 11 分站接口模块 6ES7 153-1AA03-0XB0 1 只 12 前连接器（40针） 6ES7 392-1AM00-0AA0 10 只 13 前连接器（20针） 6ES7 392-1AJ00-0AA0 8 只 14 导轨 6ES7 392-1AJ30-0AA0 4 只 15 IM360 6ES7 360-3AA01-0AA0 1 只 16 IM361 6ES7 360-3CA01-0AA0 3 只 17 PLC通讯光纤 1 套 18 UPS 电源 2KVAS 1 套山特 三 PLC系统2 1 自控柜PLC2 非标 2200（H）*1000(L)*600(W) 1 台 柜体采用δ1.5 304不锈钢材料、户外型 2 自控柜内 施耐德中间继电器、端子排、控制导线、其它附件 1 套 3 电源 6ES7307-1EA00-0AA0 1 只 4 CPU 6E37 315-2AG10-0AB0 1 只 5 MMC 128K 1 只西门子 S7-300系列 6 以太网模块 6GK7 343-1EX21-0XE0 1 只 7 数字量输入模块 6ES7 321-1BL00-0AA0 10 只 8 数字量输出模块 6ES7 322-1BL00-0AA0 7 只 9 模拟量输入模块 6ES7 331-7KF02-0AB0 5 只 10 模拟量输出模块 6ES7 332-5HF00-0AB0 2 只 11 分站接口模块 6ES7 153-1AA03-0XB0 1 只 12 前连接器（40针） 6ES7 392-1AM00-0AA0 12 只 13 前连接器（20针） 6ES7 392-1AJ00-0AA0 7 只 14 导轨 6ES7 392-1AJ30-0AA0 4 只 15 IM360 6ES7 360-3AA01-0AA0 1 只 16 IM361 6ES7 360-3CA01-0AA0 3 只 17 PLC通讯光纤 1 套 18 UPS 电源 2KVAS 1 套 四 1 自控柜PLC2 非标 2200（H）*1000(L)*600(W) 1 台 柜体采用δ1.5冷轧铁板、户内型 2 自控柜内施耐德中间继电器、端子排、控制导线、其它附件 1 套 3 电源 6ES7307-1EA00-0AA0 1 只 西门子 S7-300系列 4 CPU 6E37 315-2AG10-0AB0 1 只 5 MMC 128K 1 只 6 以太网模块 6GK7 343-1EX21-0XE0 1 只 7 数字量输入模块 6ES7 321-1BL00-0AA0 9 只 8 数字量输出模块 6ES7 322-1BL00-0AA0 6 只 9 模拟量输入模块 6ES7 331-7KF02-0AB0 3 只 10 模拟量输出模块 6ES7 332-5HF00-0AB0 1 只 11 分站接口模块 6ES7 153-1AA03-0XB0 1 只 12 前连接器（40针） 6ES7 392-1AM00-0AA0 15 只 13 前连接器（20针） 6ES7 392-1AJ00-0AA0 6 只 14 导轨 6ES7 392-1AJ30-0AA0 4 只 15 IM360 6ES7 360-3AA01-0AA0 1 只 16 IM361 6ES7 360-3CA01-0AA0 3 只 17 PLC通讯光纤 1 套 18 UPS 电源 2KVAS 1 套五 自控电缆 1 控制电缆 KVVP4*1.5-电缆沟+SC32埋地 1500 米 电缆套管20% 2 控制电缆 KVVP8*1.5-电缆沟+SC40埋地 2000 米 电缆套管20% 3 控制电缆 KVVP12*1.5-电缆沟+SC50埋地 1500 米 电缆套管20% 4 控制电缆 KVVP16*1.5-电缆沟+SC50埋地 1500 米 电缆套管20% 5 控制电缆 KVVP20*1.5-电缆沟+SC50埋地 800 米 电缆套管20% 六 自控调试 1 PLC编程/全部设备自控调试/上位机监控调试/自控维护 表3 慈溪市教场山污水处理厂扩建工程仪表设备材料清单 序号 名称 型号规格参数 数量 单位 材质 生产厂家 单价（元） 总价（元） 1 电极式液位计 0-8．3 14 台 欧姆龙 2 电磁流量计 DN150 4 台 BETTER 3 电磁流量计 DN500 1 台 BETTER 4 明渠流量计 900t/h 8 台 BETTER 5 pH仪表 0～14 4 套 HACH 6 ORP仪 -1000-1000mV 8 台 HACH 7 MLSS计 0~15g/L 4 台 HACH 8 污泥流量计 DN100 2 台 BETTER 9 电磁流量计 DN32 2 台 BETTER 10 压力变送器 0~0.1MPa 3 台 AL002 11 压力变送器 0~0.6MPa 6 台 AL002 12 压力变送器 0~6.MPa 2 台 AL002 表 4慈溪市教场山污水处理厂扩建工程监控设备材料清单 序号 名称 型号 规格参数 数量 单位 材质 生产厂家 单价（元）总价（元） 一 监视设备 1 监控计算机 PIV 2.8G/120G/1G 2 台 研祥 2 19’液晶显示器 三星 2 台 三星 3 12路硬盘录象机 DS-8012HC 1 套 国产 4 远距离视频监控摄像头 一体机SSC-ET181P 10 套 国产 5 云台台基 YA5112 10 套 国产 6 WS2780 10 套 国产 7 解码器 10 套 国产 8 防雷设备 FRX-AX-BNC+DCK 10 套 国产 9 视频线 5YV75-5 5000 米 国产 10 设备电源线 RVVP2×1 5000 米 国产 国产 表5 慈溪市教场山污水处理厂扩建工程火灾报警系统设备材料清单 序号 名称 型号 规格参数 数量 单位 材质 生产厂家 单价（元） 总价（元）一 火灾设备 1 火灾报警控制器 JB-TB-9800 1 台 国产 2 火灾报警探测器 JB-TB-01 5 台 国产 3 火灾报警按钮 3 套 国产 第五章 在线监控 在线监控设备清单(浙江环茂自控科技有限公司) 序号 名称 型号 数量 价格 说明 1 COD分析仪 日本岛津TOC-4100 2套 含分析仪和预处理系统 2 采样预处理及控制机柜 浙江环茂 2套 3 固体悬浮物测试仪（SS计）套件 德国ISI公司MODEL7110MTF 2套 含显示表和传感器（浸入式，线长11米）, 4 PH计套件新加坡优特Alpha-800 2套 5 信号分配系统 SWP201IC智能变送单元 2套用于环保监控中心和企业中心控制室线缆和铺设由厂方提供 6 中央控制和数据传输系统 弘申信息卓鼎G3100 2套符合浙江省环保局对于污染源在线监测系统的通讯协议及要求. 7 环茂环境自动监测软件 环茂环境自动监测软件V2.1 2套 8 总磷总氮分析仪 日本岛津TNP-4110 2套 9 氨氮分析仪 Amtax Compact 型氨氮在线分析仪(美国HACH) 2套

詹伯君副总工程师，教授级高级工程师

联络电话：057187953372，13957182521。邮箱：zhanbojun@126.com

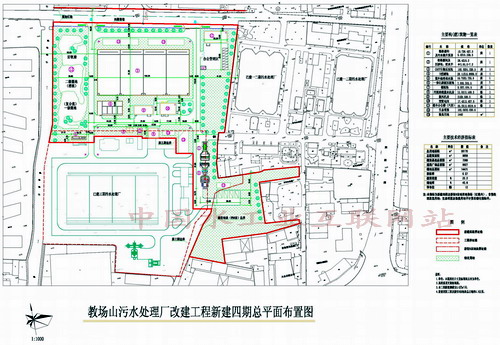

慈溪市城市排水有限公司拟在教场山污水处理厂内建设教场山污水处理厂改建工程项目，现将规划设计申报方案予以公示。公示时间自2008年8月8日起五个工作日内，如对规划方案有意见、建议，请在公示期间来电或来信到市规划局。联系电话：63890326（上午8:00-11:30,下午2:30-5:30，节假日除外），来信请寄：慈溪市浒山街道三北大街428号慈溪市规划局，邮编：315300。

慈溪市规划局
二000八年八月七日

（来源：http://www.cixi.gov.cn，2008年08月08日）

二是改建教场山污水处理厂，总投资6800万元，工程从2008年开工以来，完成了SBR池改造及除臭系统工程，并新增3万吨/日污水处理能力，于9月底完成竣工验收，目前教场山污水厂处理能力达8万吨/日。

三是扩建漂印染园区污水处理厂，总投资达5723万元，该厂处理能力将从原来的3万吨/日提升到5万吨/日，工程从2009年开工以来，目前已基本完工，正进行部分设备安装，力争年底进水调试。到年底全市污水处理能力将达到28万吨/日，污水收集系统基本覆盖城镇规划区和工业集中区。

（来源：慈溪环保，2010-12-10）

教场山污水处理扩建工程，总投资6800万元，采用BT方式建设，新增3万吨/日污水处理能力，处理工艺CAST池加D型滤池，建成后教场山污水厂日处理能力将达到8万吨/日。目前为止已基本完成土建工程，完成工艺设备安装54%。
